在供 8 位液晶面板使用的 5 通道 LVDS 发送 IC 中共有 24 个 RGB 信号输入引脚，分别是红基色数据R0～R7(8 位红基色数据，R0 为最低有效位，R7 为最高有效位)8 个，G0～G7 绿基色数据 8 个，8 个蓝基色数据 B0～B7，一个有效显示数据选通信号 DE(数据有效信号)输入引脚，一个行同步信号 HSYNC 输入引脚，一个场同步信号 VSYNC 输入引脚，一个备用输入引脚。也就是说，在 5 通道 LVDS 发送 IC 中共有 28 个数据信号输入引脚 (在美国 NS 公司的 LVDS 发送 IC 中常用TxIN0～TxIN27 来表示这 28 个数据信号输入引脚)。也可以说，5 通道 LVDS 发送 IC 可以处理 28 位的输入数据。

应该注意的是，液晶面板的输入信号中都必须要有 DE 信号，但有的液晶面板只使用单一的 DE 信号而不使用行、场同步信号。因此应用于不同的液晶面板中时,有的 LVDS 发送 IC 可能只需输入 DE 信号，而有的同时输入 DE 和行、场同步信号。

( 2) 输入时钟信号

输入时钟信号即像素时钟信号，也称为数据移位时钟(在 LVDS 发送 IC 中，将输入的并行 RGB 数据转换成串行数据时要使用移位寄存器)。像素时钟信号是传输数据和对数据信号进行读取的基准。

( 3) 控制信号

待机控制信号(POWERDOWN)：当此信号有效时(一般为低电平时)，将关闭对 LVDS 发送 IC 中时钟 PLL 电路的供电，停止 IC 的输出。

( 4) 数据取样点选择信号

数据取样点选择信号用来选择使用时钟脉冲的上升沿或下降沿来读取所输入的 RGB 数据。

有的 LVDS 发送 IC 可能并不设置待机控制信号和数据取样点选择信号，但也有的 LVDS 发送 IC 除了上述控制信号还可能设置有其他一些控制信号。

9. LVDS发送I C的输出信号及信号格式

( 1) LVDS发送I C的输出信号

LVDS 发送 1C 将并行的 TTL 电平 RGB 数据信号转换成串行的 LVDS 信号后，直接送往液晶面板侧的LVDS 接收 IC。

LVDS 发送 IC 的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号。由于 LVDS 发送 IC 是以差分信号的形式进行输出，输出信号为两条线，一条线输出正信号；另一条线输出负信号。

①时钟信号输出

LVDS 发送 IC 输出的时钟信号频率与输入时钟信号(像素时钟信号)频率相同。时钟信号的输出常表示为：TxCLKOUT- 和 TxCLKOUT+(Tx 表示发送)。

②LVDS串行数据信号输出

不同的发送 IC，其包括的通道不同，以 4 通道LVDS发送 IC 为例，它有 3 个数据输出通道和 1 个时钟通道，其数据输出信号常按以下方式表示：TxOUT0-、TxOUT0+，TxOUTl-、TxOUTl+，TxOUT2-、TxOUT2+。

如果只看电路图，我们是不能从LVDS发送IC的输出信 号 TxOUT0-、TxOUT0+，TxOUTl-、TxOUTl+，TxOUT2-、TxOUT2+ 中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的 (或者说这些数据的格式是怎样的)。事实上，不同厂家生产的 LVDS 发送 IC，其输出数据排列方式可能是不同的，因此，液晶彩电主板侧LVDS 发送 IC 的输出数据格式必须与液晶面板 LVDS接收 IC 要求的数据格式相同，否则，主板与液晶面板不匹配，这也是修理液晶彩电更换液晶面板时必须考

虑的一个问题。

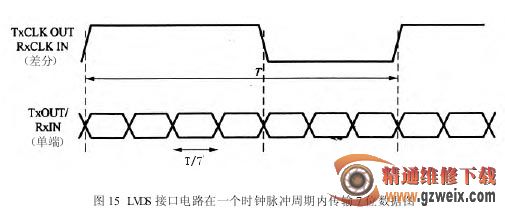

LVDS 发送 IC 在一个时钟脉冲周期内，每个数据通道都输出 7 位的串行数据信号，也就是说，LVDS 发送 IC以 3.5 倍的输入时钟频率输出数据，如图 15 所示。

( 2) LVDS 发送 I C输出信号的格式

LVDS 发送 IC 输出信号的格式是指 LVDS 发送 IC输入的 RGB 数据 R0～R7(6 位液晶面板时为 R0～R5)、GO～G7(6 位液晶面板时为 GO～G5)、BO～B7(6 位液晶面板时为 BO～B5)，以及行、场同步信号 HSYNC、VSYNC，有效显示数据选通信号(DE)在各个输出通道中数据位的排列顺序。由于几个大的 LVDS 集成电路生产厂家制定了不同的标准，因此，也存在着几种不同的 LVDS 发送 IC 数据输出格式。在更换液晶显示器主板或更换液晶显示器面板时，必须弄清 LVDS 接口液晶面板所要求的 LVDS 信号格式，使液晶显示器主板侧 LVDS 发送IC 的输出数据格式与液晶面板 LVDS 接收 IC 所要求的数据格式相同。

在液晶彩电使用的液晶面板中，使用最多的 LVDS信号格式为 VESA LVDS 信号格式与 JEIDA LVDS 信号格式。

LVDS 是美国 NS 公司开发的接口技术，其制定的LVDS 信号格式后来被 VESA (美国视频电子标准协会)采纳为 VESA LVDS 信号格式进行推广。有时 VESALVDS 信 号 格 式 也 被 称 为 NSLVDS 信 号 格 式 ，或NONJEIDA LVDS 信号格式(非 JEIDA 信号格式)。

JEIDA 是日本电子工业发展协会的简称，JEIDALVDS 信号格式是日本电子工业发展协会在显示器数字接口标准 DISM 中制定的 LVDS 信号格式。

目前多数厂商生产的 TFT-LCD 液晶面板都支持这两种格式，在液晶屏驱动板接口上留有一个 LVDS 信号格式选择端，通过这个端口加上高低电平来适应数字板不同的 LVDS 信号格式输出，该端口开路时即为屏的默认格式。

除三星 SS 液晶面板的默认格式是 JEIDA 外，其他如 LG、奇美 CM、友达 AU、中华 CH、广辉 QDI 等液晶面板的默认格式是 VESA。

需要注意的是：除了 VESA 和 JEIDA LVDS 信号格式外，还有其他种类的 LVDS 信号格式。

在更换液晶显示器主板或更换液晶显示器面板时，必须弄清 LVDS 接口液晶面板所要求的 LVDS 信号格式，使液晶显示器主板侧 LVDS 发送 IC 的输出数据格式与液晶面板 LVDS 接收IC 所要求的数据格式相同，否则，即使都是 LVDS 信号接口，但 LVDS 信号格式不同，也不能直接进行代换，否则图像显示不正常。如 JEIDA 格式 LVDS 信号输入 到 默 认 格 式 为 VESALVDS 格式的 LG 面板时，图像噪波很大。
