TCL LCD3726MPS电源板，集成电路采用NCP1650+NCP1377+NCP1217组合方案，TCL的LCD40A71-P,L32E77,L37E64,LCD23A71,LCD26B66-P,LCD27K73,LCD27A71-P,LCD3026H,LCD32A71-P,LCD32A71-P,LCD32B66-L,LCD32B67,LCD32K73,LCD37A71,LCD37B66,LCD37B67,LCD37M3,LCD3726等机型，均采用该组合方案电源板供电，只是个别电路元器件参数有所变动，大屏幕的24 V电源功率放大增加了一个MOS-FET（开关管），均可参照本文内容维修。
一、电源板工作原理
LCD3726MPS电源板电路框图如图1所示。该电源分为三部分：一是以驱动控制电路IC6 (NCP1377)和开关管Q5为核心组成的+12 V开关电源，为主板上提供+12 V电压，降压后，向微处理器控制系统供电，同时为待机电路提供Vcc(15 V)工作电压；二是以驱动控制电路IC1(NCP1650)和开关管Q1为核心组成的PFC（功率因素校正）电路；三是以驱动控制电路IC2(NCP1217)和开关管Q2为核心组成的+24 V开关电源，为负载电路提供+24 V的电压；待机采用迫使+24 V开关电源IC2停止振荡的方式，+24 V开关电源停止工作。
通电后，市电整流、滤波后，约300 V脉动电压，经PFC电路充电滤波，产生稳定300 V (FIV)电压，为12 V和24 V电源供电，副开关电源首先启动工作，输出12 V/4A电压：一是为主电路板信号处理电路和控制系统供电；二是为待机控制电路提供Vcc(15 V)电压。控制系统工作后，为电源板送入开机P-ON控制电压，24 V电源启动工作：一是为PFC电路提供Vcc工作电压，PFC电路启动工作，将市电整流、滤波后，约300 V电压经PFC电路校正后，提升到+390 V (HV)电压，为12 V和24 V电源供电；二是24 V电源工作后，为背光灯逆变器板提供+24 V／4 A电源，整机进入开机收看状态。
LCD3726MPS电源板在＋24 V电源“二次”，测，依托取样误差放大稳压电路设有以Q3为核心的过电压保护电路。发生过电压故障时，稳压电路动作，24 V电源停止工作，从而达到过电压保护的目的。
1，市电输入与高／低段电压切换电路
(1)市电输入电路
LCD3726MPS电源板市电输入与高／低段电压切换电路如图2左侧所示。AC220 V市电经延迟熔丝管Fl和由ZVI,Rl,CXl,CX2,LFI,LF2,CYI,CY2等组成交流抗干扰电路，滤除电网及开关电源产生的高频干扰信号；AC220 V市电经BD1整流、C3滤波得到约300 V的脉动电压，供给后级电路。ZV1为压敏电阻，即在电源电压高于250 V时，压敏电阻ZV1击穿短路，熔丝管F1熔断。这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。
(2)高低段电压切换电路
LCD3726MPS电源板的PFC电路是固定频率平均电流型升压变换器。PFC电路分两段工作：AC90-132 V为低压输入段，PFC输出电压为DC260 V;AC180-264 V为高压输入段，PFC输出电压为DC390 V；切换段为AC140～165 V。
切换由比较器IC10(LM393）完成，当输入电压处在高端输入时，IC10第③脚电位高过第②脚电位，①脚输出高电平，Q21导通，使IC1的⑥脚采样电压变低，使PFC的输出电压升高到DC390 V。
2. +12 V开关电源

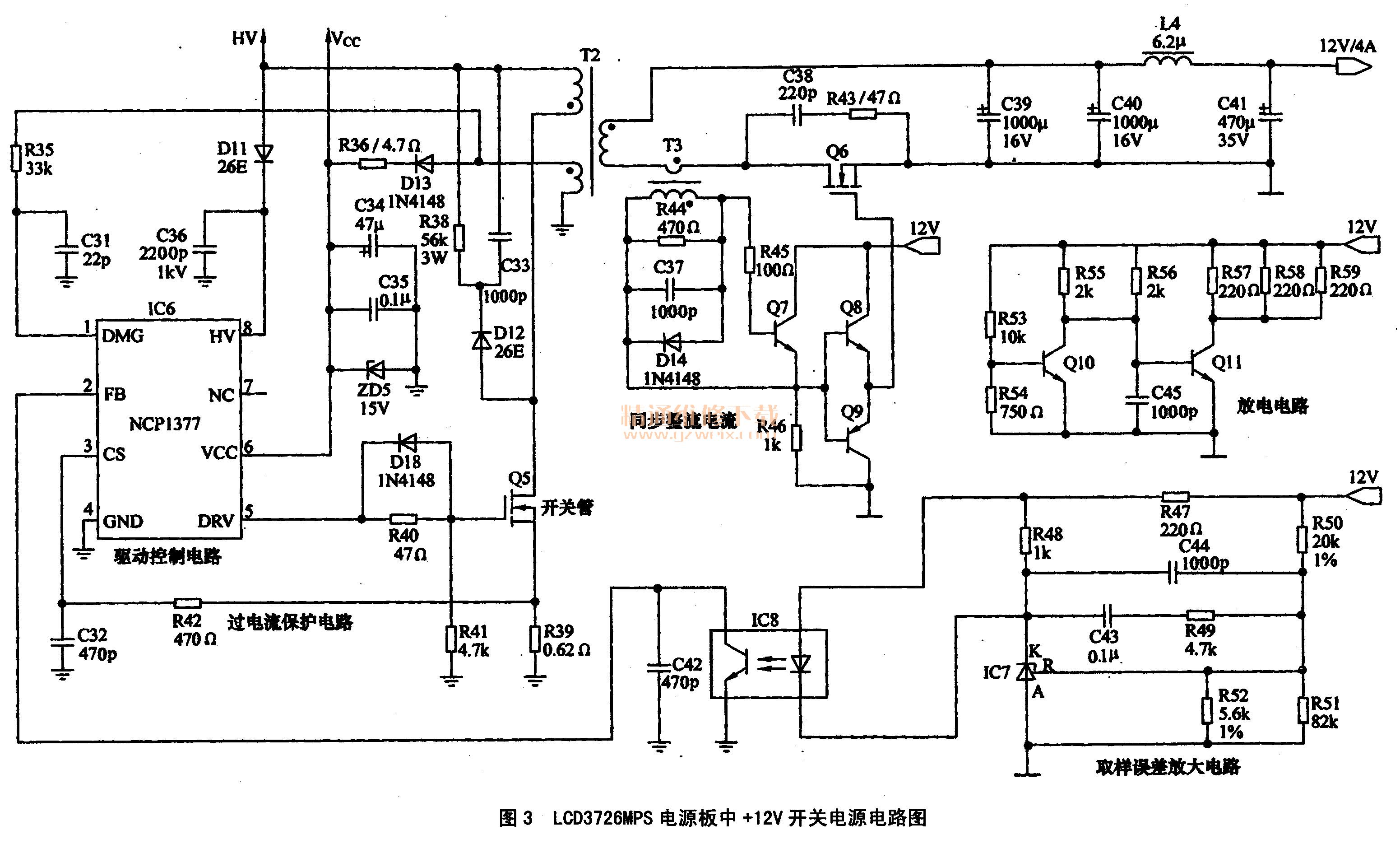

LCD3726MPS电源板中+12 V开关电源电路如图3所示。由振荡、稳压、驱动、输出电路IC6,MOSFET开关管Q5和开关变压器T2组成。+12 V电源变压器T2有两组电压输出：一是在“冷接地端”有一组电压输出，为主板上提供+12 V电压，12 V电压经过信号处理板上的电压变换器变换成1. 8 V、3. 3 V、5 V,
4V电压为小信号处理电路和微处理器控制系统供
电；二是在“热接地端”也有一组电压输出，为待机控
制电路提供Vcc工作电压，还为驱动控制电路IC6提供“二次”工作电压。
IC6 (NCP1377）是美国安森美半导体公司推出的准谐振电源控制芯片。
(1)启动工作过程
AC 220 V市电整流、滤波后，产生的脉动直流电压经L2,D1向C16,C17充电，产生的300 V左右的直流电压(HV)，遥控开机后，HV电压上升到390 V左右，为＋+12 V开关电源和＋+24 V开关电源提供工作电压（图2）。
HV电压经D11,C36再次滤除高频干扰后，送到IC6的⑧脚HV内部电流源（典型值4 mA），向IC6的⑥脚外接电容C34充电，⑥脚V二上升。当Vcc达到12. 5 V时电路启动工作。这一过程还激活1 ms软启动功能，使启动变得较缓慢。启动后，从IC6的⑤脚输出的开关脉冲加到开关管Q5的G极，使其工作在开关状态。在开关变压器T2的各个绕组产生感应电压，其中T2自馈绕组感应的脉冲电压经D13整流C34滤波后，产生直流电压，加到IC6⑥脚，取代启动电路，为IC6提供启动后的“二次”工作电压（见图3）。
