3．保护电路
长虹FSP080L -2HF01二合一电源板在开关电源部分和背光灯逆止工作。解除保护方法：将Q121的G极对地短路。
过压保护：电源输出＋5.2V或者＋12V电压过高时，击穿稳压管ZD230或ZD231，光耦变器部分均设有完善的保护电路，具体电路如下：
市电过低保护：当市电正常时，市电取样电压经整流滤波后使Q120导通，Q121截止，对U101的②脚FB电压不产生影响，电源正常工作；当市电过低达到保护设计值时，Q120截止，Q121导通，将U101的②脚FB电压拉低，U101内部停PC202导通，其光敏三极管的导通，向晶闸管IC130的G极注入高电平，IC 130导通，将驱动电路U101的⑥脚供电拉低，U101内部保护电路启动停止工作。
逆变器保护电路：升压变压器输出的3组高压，经电容器分压电路取样后，再经整流滤波产生取样电压，一是经D303 ,D306 ,D309整流、C328滤波，产生LV检测电压，送到U301的③脚；二是经D304,D305,D310整流、C326滤波，再经Q305产生SH控制电压，通过Q301对U301的⑧脚内部时钟进行控制；三是T301的⑥-⑨绕组感应电压经D301,D302整流、C321滤波，产生LI检测电压，送到U301的②脚。当逆变器输出高压或电流异常时，U301的②、③脚电压升高，U301停止输出激励脉冲。
二、常见故障检修提示
故障现象1：无24V, 12V和5.2V电压输出。
分析检修：首先测量滤波电容C114两端的＋300V电压，如果没有＋300V电压，则检查保险丝F101是否烧断，如果烧断，检查压敏电阻VA101，抗干扰电路并联电容器CY101,CY102,CY105,CY106,CX101,CX102，整流滤波电路BD101,C114和开关电源开关管Q101是否击穿短路。如果Q101击穿，应注意检查尖峰吸收电路R112,ZD110,C115,D110是否开路，避免二次击穿开关管Q101。如果保险丝未断，C114两端＋300V电压正常，则故障在主开关电源电路中，检查U101的⑧脚启动电压，若无启动电压，检查⑧脚外接的R120和D121是否断路；如果⑧脚电压正常，则更换U101试之。
另外，次级整流滤波电路发生严重短路漏电故障也会引发开关电源停止工作。
故障现象2：电源板输出24V, 12V和5.2V电压偏低。
分析检修：先拆除连接器，测量电源板输出电压是否恢复正常，排除负载短路情况；接着检查桥式整流滤波电容C114两端300V电压是否正常，最后测量主开关电源U101的⑥脚供电是否正常，②脚反馈输入端电压是否正常。如果②脚电压偏低，顺路再检测稳压调整支路。
故障现象3：开机瞬间有输出电压，然后降为0V。
分析检修：此故障多为保护电路启动所致，具体原因有：一是市电过低保护电路启动，如果测量AC220V电压在正常范围内，则是保护检测电路有故障，多为降压取样分压电阻R135-R135变质。解除市电过低保护的方法是将Q121的G极对地短路。二是输出过压保护电路启动，可拆除负载电路，将光耦PC202的①、②脚短路解除保护，测量输出电压，如果输出电压正常，则是保护检测电路二极管ZD230,ZD231漏电变质所致。
故障现象4：背光灯始终不亮。
分析检修：一是先查逆变器的12V供电是否正常，检测ON/OFF使能控制电压是否为高电平，测量亮度调整电压是否正常。二是测量双MOs开关管U302 , U305是否击穿，升压变压器是否断路。
故障现象5：背光灯闪烁几下后熄灭。
分析检修：此故障一般是逆变电路中的保护支路异常，或是液晶屏中的背光灯管损坏，或是背光灯管的电压输出插座打火引起保护。
开机迅速测量背光驱动芯片U301的过流检测端②、③脚的电压，正常时应低于1.2V。如果变为高电平，则是保护电路启动，可将②、③脚对地短路，解除保护，开机观察故障现象和检测逆变器关键点电压。引发保护的原因多为背光灯管不良、输出连接器不良、升压变压器不良，可逐一检查。
三、电源板维修资料

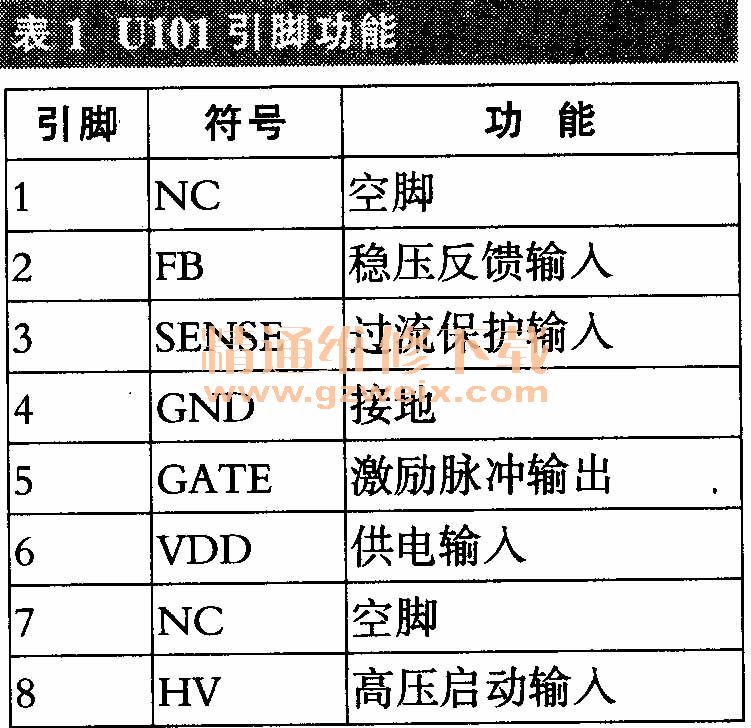

长虹FSP080 -2PI01二合一电源板的集成电路U101和U301引脚功能和维修参考数据见表1、表2所示。
