2．取样电压切换电路

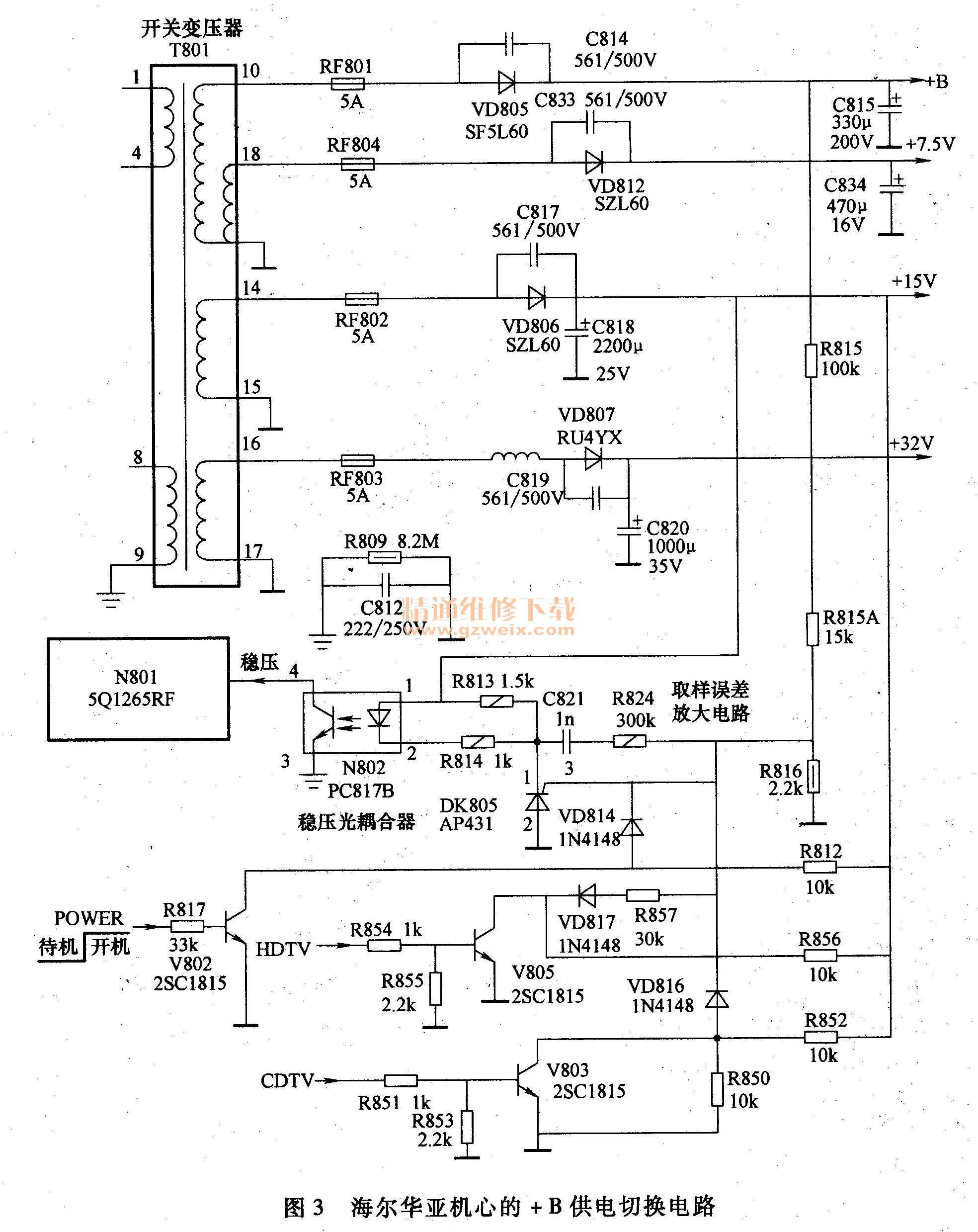

图3是海尔华亚机心的＋B供电切换电路，对稳压控制电路的取样电压进行控制，通过改变取样电压达到切换＋B供电的目的。
当微处理器根据同步脉冲识别信号频率后，输出HDTV和CDTV控制电压。当彩电工作于高行频的HDTV状态时，HDTV控制电压为高电平，V805导通，集电极呈低电平，将取样电压拉低，开关电源输出电压升高；当彩电工作于低行频的CDTV状态时，CDTV控制电压为低电平，V803截止，集电极呈高电平，将15V,电压经R852, VD816送到取样电路，使取样电压提升，开关电源输出电压降低。这样，通过微处理器识别行频的高低，控制＋B电压随行频升高而升高，从而满足多频扫描的需要。
维修提示：一若＋B切换电路在行频较低时误动作，会使开关电源输出+B电压不降低，导致X射线保护电路动作或行输出管击穿的故障；而工作在行频较高时，若切换电路不能正常切换，使开关电源输出电压不升高，会导致行输出电路供电电压低而产生行幅不足、亮度低等故障。
（三）副电源供电切换电路
高清彩电开关电源微处理器控制系统的副电源往往不单独设立，而是取自主电源输出的低压供电电路。由于彩电待机往往采用降低主电源输出电压的方式，副电源供电也随之降低，不能满足待机状态副电源的供电需求，因此高清彩电开关电源多设置副电源供电切换电路，将待机状态较高的输出电压送到副电源稳压电路。常见的副电源供电电路有两种：一种是受待机控制电路控制，另一种是根据输出电压的高低自动进行切换。
1.受开关机控制的副电源切换电路
图4是康佳TG系列高清彩电开关电源的副电源供电切换电路，待机时开关电源输出电压降低到开机状态1/4左右，造成副电源供电不足，为此设置了副电源供电转换电路，待机时STANDBY变为高电平，一是使V956, V955导通，将C965两端待机时的5. 6V电压送到副电源稳压电路，弥补待机状态N950输入电压的不足；二是使V967, V966导通，弥补数字板3. 6V供电的不足。
2．由输出电压的高低自动进行切换的副电源供电切换电路
图5是海信HY60高清机心开关电源的副电源供电切换电路，主要由V542和 VDZ504组成，开机时V542的发射极电压为＋12V，而基极电压被VDZ504钳位在9. 1 V, VD542截止，副电源稳压电路N541由12-1V供电；待机时开关电源输出电压降低到开机状态的1/2, 12-1V的电压和V542的发射极电压降低到6V以下，V542导通，将C582两端待机时电压经V542稳压后送到副电源稳压电路N541，弥补待机时副电源的供电不足。
维修提示：当副电源供电切换电路发生开路故障，待机状态无法导通为副电源补充电压时，遥控待机后控制系统会因供电不足而无法正常工作，引发自动关机或不能遥控关机故障；当副电源切换电路的晶体管发生击穿故障时，开机状态副电源电压会过高，往往造成副电源稳压电路击穿，严重时会损坏控制系统集成电路。另外，当用市售电源模块代换开关电源时，应注意副电源切换电路的控制，如果采用无待机降压的模块进行代换，一定要将副电源供电切换电路的晶体管拆除，避免开机状态该晶体管导通，将控制系统烧毁。
（四）新型开关电源厚膜电路
高清彩电开关电源往往采用新型开关电源厚膜电路，如STR-F6656, FSCQ1265RT, KA5Q1265RF,
STR-W6756, TDA16846, KA3S0680R, TDA4605-3, STR-G9656，这种厚膜电路待机时采用间歇振荡的方式，功耗小、带负载能力大、体积小，且具同步和反馈脉冲检测电路和完善的保护功能，当检测到反馈脉冲异常或发生过电压、过电流、过热故障时，往往采取保护措施。由于新型厚膜电路体积小、功耗小，发热量小，为其配置的散热片也小。
维修提示：当开关电源厚膜电路损坏且无原型号厚膜电路更换，采用市售电源模块代换时，需注意输出功率、输出电流是否满足该开关电源的需求，如果更换模块后发热严重，应适当增大散热板的面积。再就是上面提到的，用无待机降压供电的电源模块代换时，一定要将副电源供电切换电路的晶体管拆除，避免开机状态误导通，造成副电源电压大幅度提高而烧毁微处理器控制系统。
