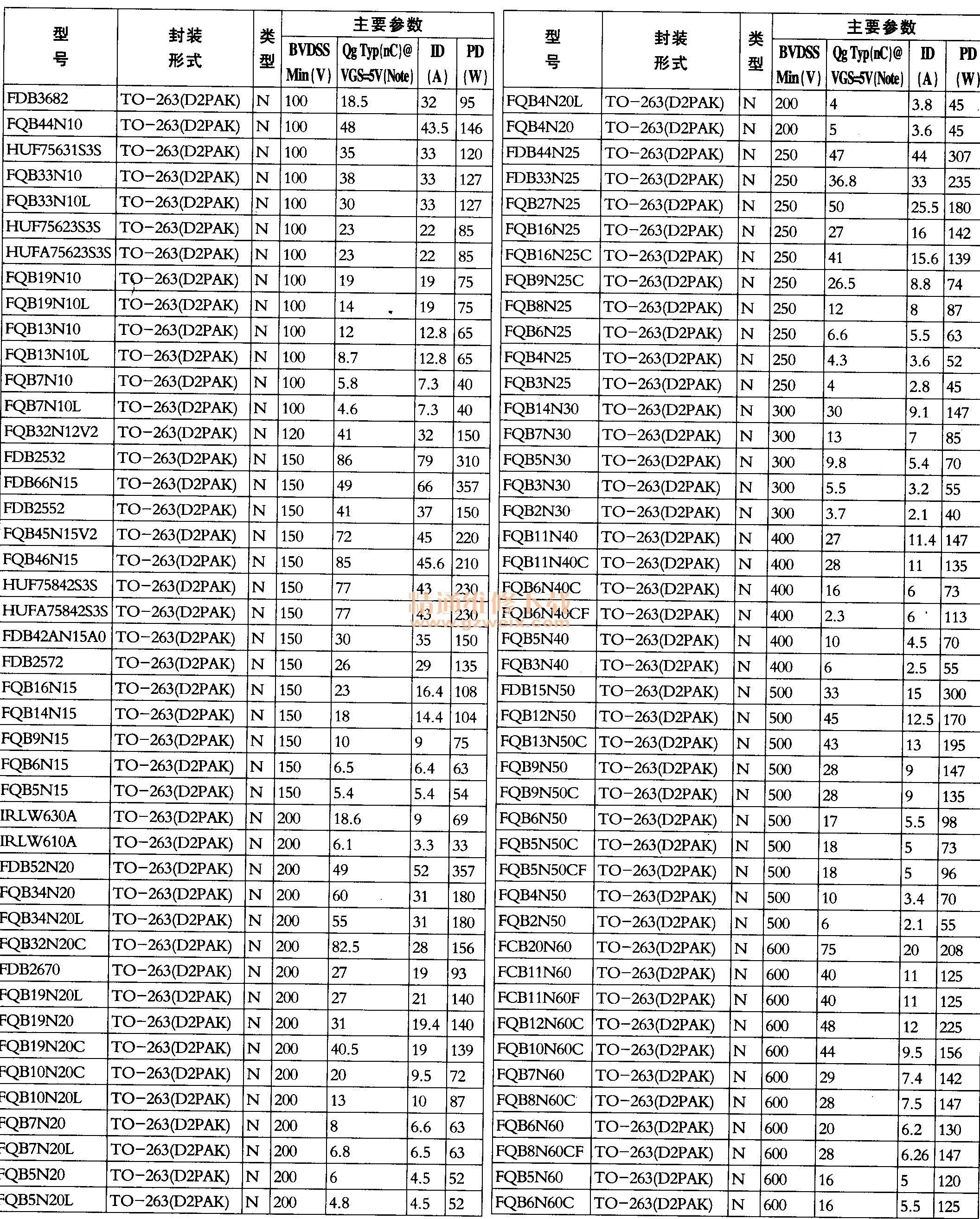

说明:1. BVDSS Min表示最小源漏击穿电压,使用时不得超过此电压;Qg TYP表示栅极总电荷量;ID表示额定电流;PD表示额定功率。
2.若类型为“N ,P”,表示该MOSFET内含N,P沟道场效应管各一只;在主要参数列中,逗号前为N沟道场效应管参数,逗号后为P沟道场效应管参数。
3.在彩电中,功率型MOSFET多为N沟道,其检测方法如下:先将指针万用表置于R×10k档,将红表笔接MOSFET的源极(S),黑表笔接MOS-FET的漏极(D),此时表针应指示在“∞”处,如果有数百千欧姆电阻或更小,表明该管DS极间漏电,不能使用。保持上述连接状态,再用一只100kΩ一220kΩ的电阻跨接在栅极(G)与漏极(D)间,这时万用表指针指示的电阻值应越小越好(理想状态是0Ω)。接下来,移走上述跨接电阻,这时万用表的读数应保持不变,若这时读数慢慢变大,则表明该管栅极漏电,不能使用。
