创维8TG机芯采用GENESIS公司（提供平面显示器超高画质的影像处理系统的厂商）的gm5221的LCD TV方案，支持RF、AV、S-VIDEO、YCbCr、YPbPr、VGA、DVI等多种信号源，是一种图像效果较好的LCD机芯，主要用于创维中小屏幕液晶彩电中。

    一、机芯概述

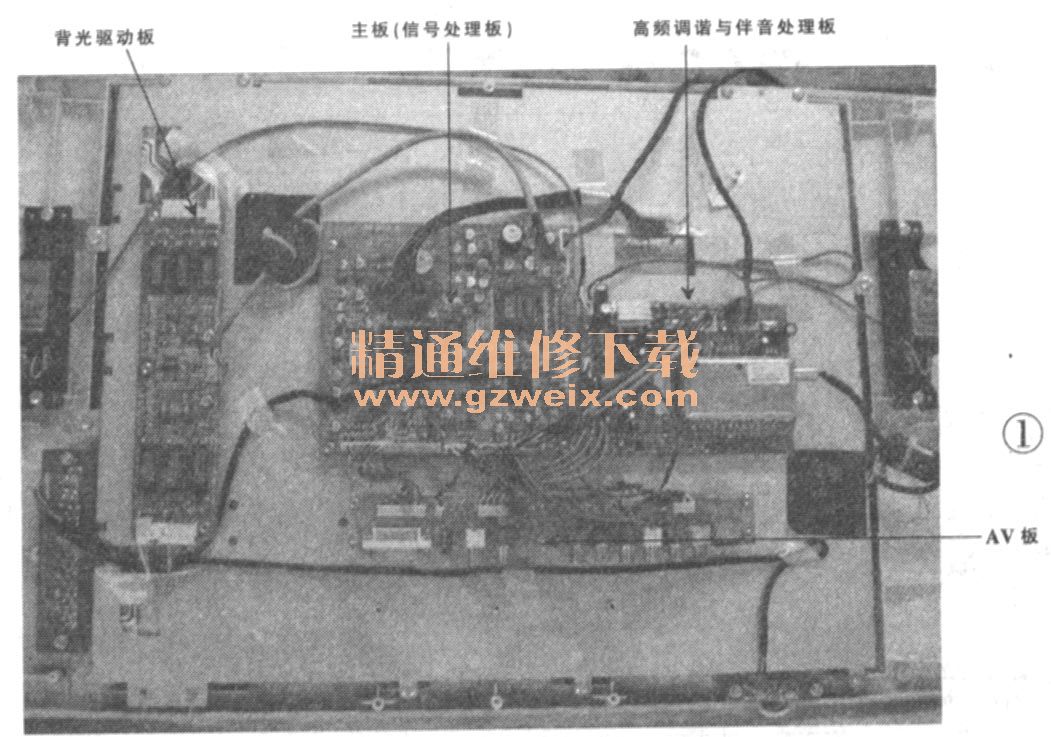

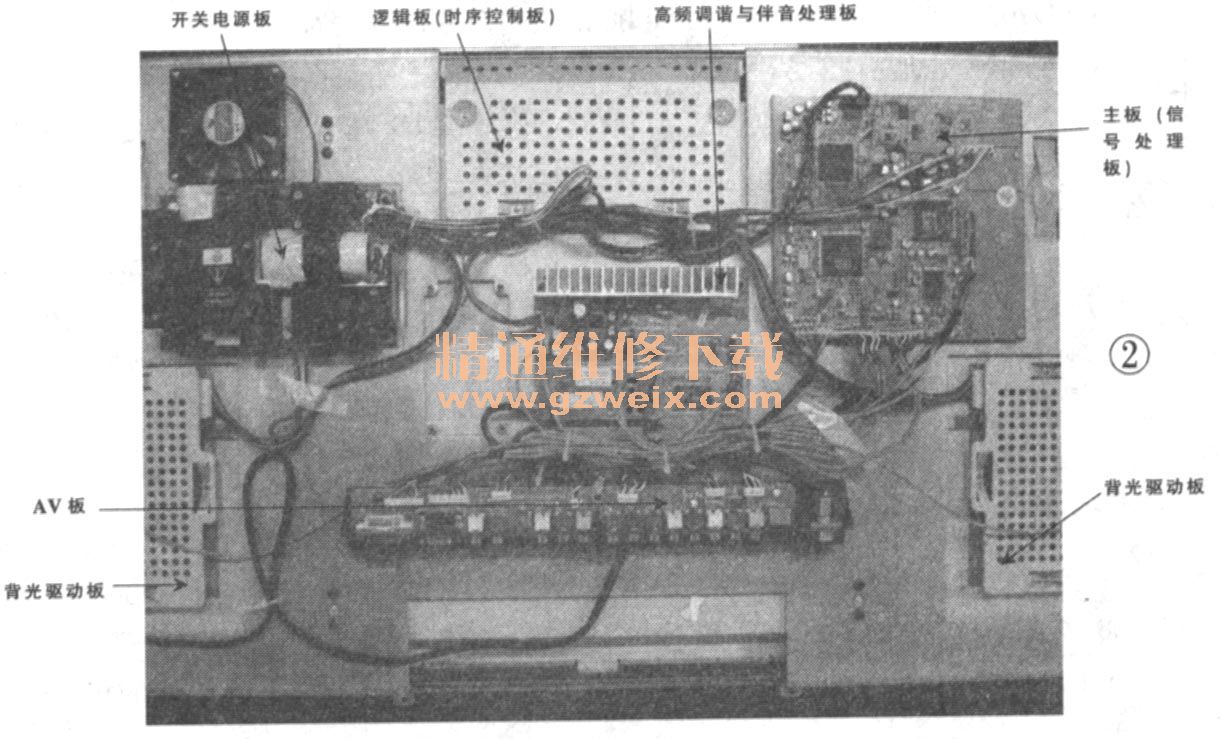

    创维8TG机芯又分有8TG3，8TG5和8TG6机芯。其中，8TG3机芯主要用于小屏幕机中，对应的机型有17LCATT （AU屏）、20LBATV（LG屏）、20LCATV （LG屏）、22LEATV （LG屏）等，其内部结构如图1所示；8TG5、8TG6机芯主要用于30英寸或32英寸屏幕机中，对应的机型有30LBAIW（奇美屏）、32LBAIW （LG屏），32LCAIW （LG屏）、32LHAIW （LG屏）等，其内部结构如图2所示。

    值得一提的是，在本机芯中，由于不同机型所配液晶屏不完全相同，因此在更换主板时，应先明白该主板所对应的液晶屏型号，如果屏型号不一致，则需改动屏的供电电压，并重新升级软件，否则易导致主板或液晶屏组件损坏。

    1．机芯差异
    8TG6机芯与8TG5机芯相比，仅多出了USB功能。8TG5/8TG6与8TG3机芯相比，主要有以下几点不同：一是前者多“魔画”功能，并多出相关信号处理电路；二是两者的供电方式不同，前者采用内置电源，CPU供电是由内置电源输出的5V电压经过稳压后供给；后者采用外置电源，CPU供电是由外接电源适配器输出12V电压经DC-DC变换后供给；三是逐行色差信号处理过程有差异，8TG5/8TG6机芯的YCrCb信号是从VPC3230D④～⑥脚输入，先经FLI2300进行逐行变换，然后再送给gm5221进行处理，而8TG3机芯的YCrCb信号处理过程较为简单，与HDTV信号共用一个通道送往gm5221进行处理。
    当然，由于8TG5/8TG6机芯与8TG3机芯存在上述不同，因此其主板所用软件也是不相同的，这两类机型主板是不能互换的。

    2．主板主要IC功能
    该机芯主板主要由gm5221、FLI2300、VPC3230D、FLASH存储器、动态存储器等元件组成，如图3所示，各IC的型号与主要作用见表1。 8TG3机芯的主板电路可参考本期中心图。


    gm5221 （U13）是一块集成度高、功能强大的多功能液晶显示处理器，采用208脚封装，3.3V和1.8V电压供电，内部集成强大的平板图像处理器、3路信号输入（RGB输入、DVI输入、ITU 656视频输入）、OSD控制、X86微处理器、PLL时钟控制发生器、ADC及智能图像处理等功能模块电路。
    FLI2300 （U3）对输入的数字信号处理，并对传统的视频信号进行100Hz逐行变换，对VGA和高清信号进行格式变换，最后D/A输出RGB和行、场同步信号。

    VPC3230D （U1）是一款高性能的I℃总线控制型单片视频处理器，适用于4:3或16:9，50/60Hz和100/ 120Hz的电视系统，内置高性能的自适应的4行梳状滤波器，Y/C分离与多制式（PAL/NTSC/SECAM）色度解码电路；具有四路CVBS信号输入，一路S端子输入，两路YUV信号输出功能；内置增益、对比度、亮度、色饱和度、色调调节电路；具有可编程的清晰度控制功能。

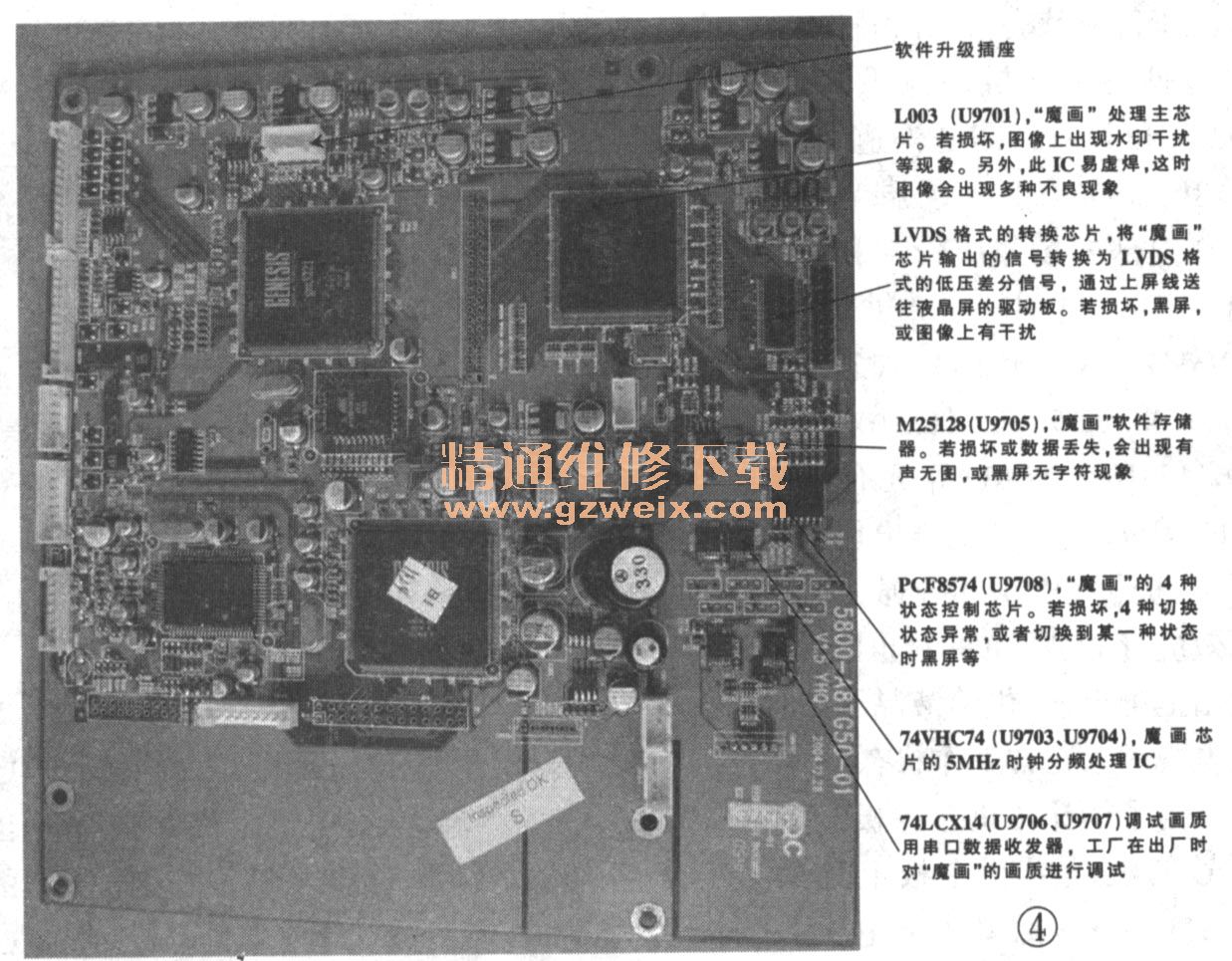

    在8TG5/8TG6机芯主板上，多出由L003  （U9701）、M25128（U9705） 、 PCF8574 （U9708）等元件组成的“魔画”处理电路，如图4所示。

    3．主板供电系统
    8TG系列机芯供电分两种：22英寸及其以下的小屏幕机器采用外置＋12V电源盒供电，屏幕大于22英寸的机器采用内置开关电源供电。

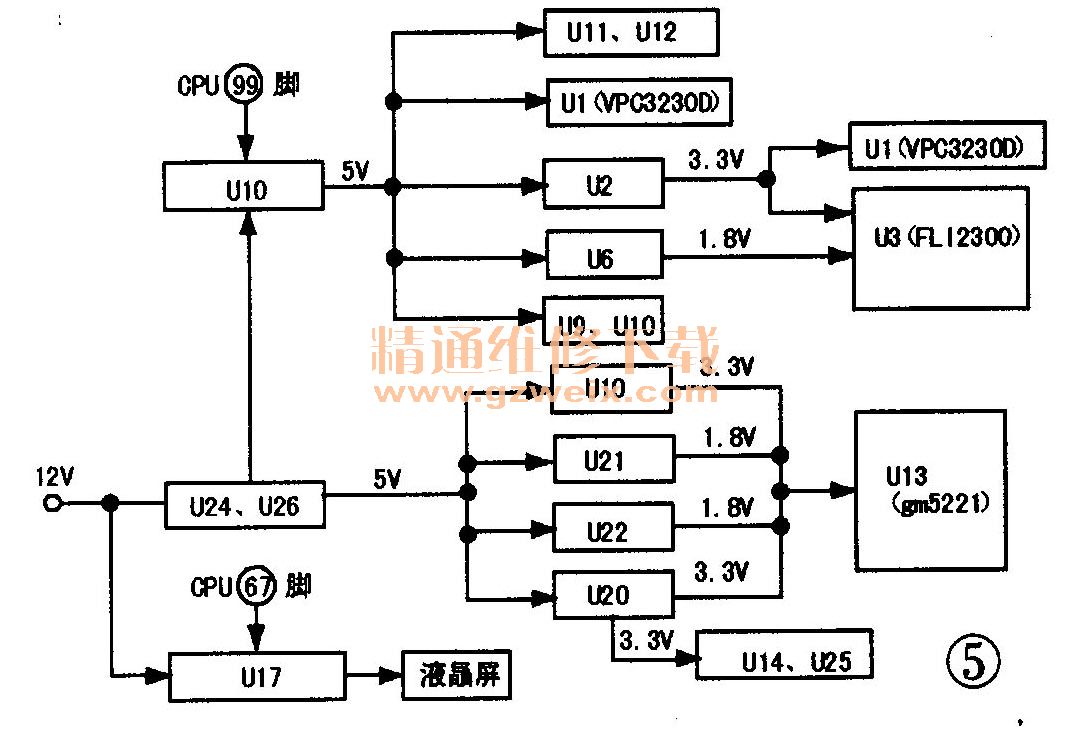

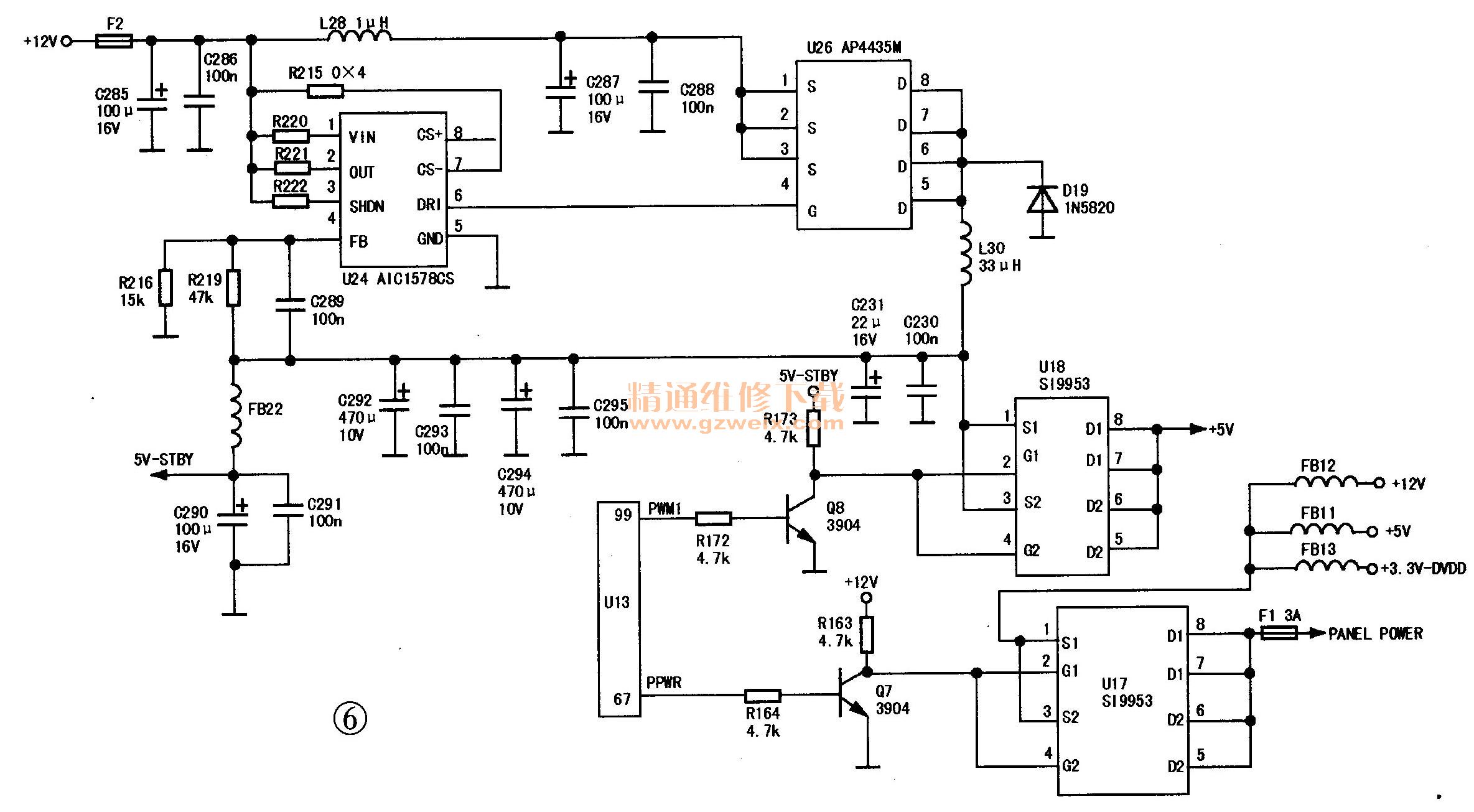

    在外置＋12V电源盒供电中，主板的供电系统如图5所示。接通电源后，+12V电压送入由U24、U26组成的DC/DC变换电路，得到＋5V电压，一路经电感FB1输出，作为5V-STBY电压，另一路送往＋5V电压的开关电路，如图6所示。5V-STBY电压经低压差稳压块U19～U22稳压成3.3V和1.8V电压，供给主芯片U13，这时整机处于待机状态。二次开机后，U13的99脚发出开机高电平，三极管Q8饱和导通，则P沟道场效应管U18 （SI9953）的②、④脚为低电平，U18内部的场效应管饱和导通，输出＋5V电压，供给U11（PI5V330Q），U12（PI5V330Q）、U1（VPC3230D）、U2 （LD1086DT18）、U6 （LD1086DT18）等元件；同时，U13的0脚发出“上屏电压开”高电平，三极管Q7饱和导通，则P沟道场效应管U17（SI9953）也饱和导通，输出上屏电压，供给液晶屏组件，液晶电视进入正常工作状态。

    为了能让该机芯主板配接不同型号的液晶屏，主板上预留有＋12V， +5V和＋3.3V上屏电压选择电感，如配接上屏电压为＋5V的屏时，就只能安装电感FB11、FB12和FB13不能安装。
