1．面板故障
    面板也就是液晶显示板，其典型的故障现象有亮点、暗点、竖线、花屏等。由于液晶面板是图像终端显示装置，其故障现象一般与当前所供信号源和信号内容无关。若遇到上述故障现象，并且在TV、AV、分量输人等各状态下均存在，那么可怀疑液晶面板有故障。

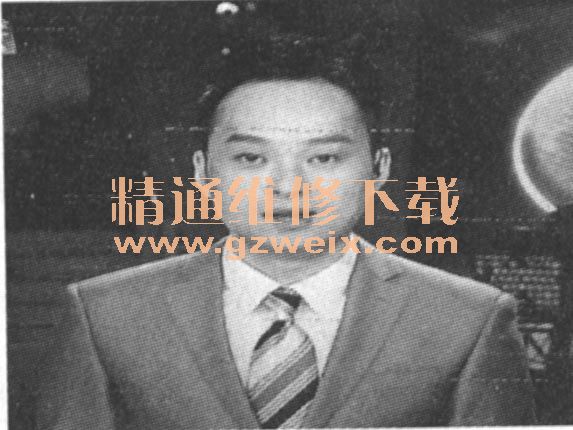

    液晶面板故障不会影响逻辑板和背光驱动板的工作状态，通常屏上会有光栅，图像异常的位置固定。例如：一台海信TLM5229P彩电，开机出现LOGO画面后，在出现图像之前，屏上有多个亮点，如图1所示。由于该机并不是每次开机后都会出现亮点，并且亮点出现的位置也不尽相同，所以可判定该故障与液晶面板没有关系，可能是逻辑板或主板有问题引起的。

    2．逻辑板故障
    逻辑板故障多表现为黑屏（背光亮）、白屏、花屏等现象。由于逻辑板的控制方式不同，所表现的故障现象也不同，一般26英寸及其以上的彩电，在逻辑板无供电时多表现为黑屏，而24英寸及其以下的彩电则多表现为白屏。逻辑板故障会造成液晶屏不能正常显示图像，当然也无法正常显示菜单。逻辑板不会影响主板工作，所以在逻辑板出现故障时，遥控和按键都能正常操作。如果主板送至逻辑板的供电电压正常，并且LVDS信号输出也正常，则基本可以确定图像异常故障是由逻辑板引起的。
    逻辑板一般不会影响背光驱动板，所以背光灯可以正常点亮，但是个别屏的控制方式特别，在逻辑板不工作时，会导致背光驱动板工作不正常。对于黑屏（背光亮）或白屏故障，若测得主板送给逻辑板的供电电压正常，则检查逻辑板上的保险丝是否断路；如果花屏，在确认信号板正常后，则更换逻辑板或对其进行检修。
    3．背光驱动板故障
    背光板故障多表现为背光不亮，背光闪烁，开机后背光一亮即灭或冷开机背光不亮等。
    对于背光驱动板来说，只要供电电压正常（大屏幕机多为24V）、并且背光控制开／关（ON/OFF）与亮度控制电压正常（3V以上），背光就应亮，否则表明背光驱动板或灯管有问题，这时可通过代换背光驱动板来判断。
    4．背光灯管故障
    背光灯管故障主要表现为背光亮一下后熄灭，这是由于灯管断路或灯管引脚打火，导致背光驱动电路保护。当然，背光驱动板上的某只升压变压器有问题，也会出现这一故障。
    对于灯管故障，在灯管亮的期间，可看到液晶屏上某个部分亮度明显比其他地方暗，但图像显示正常。
    另外，还有一些LED液晶彩电出现局部暗影现象，其原因多是某一路LED灯串有故障或者线路没有连接好。

    二、典型故障判断
    故障现象1：背光亮，但无图像（多表现为白屏或黑屏）。
    分析检修：背光亮，说明背光驱动电路工作正常，此时，电源板也基本能正常工作，各路电压都已正常输出，所以最有可能的原因是主板没有输出正常的供电电压给逻辑板，其中以控制逻辑板供电的MOs管损坏最为常见。

    故障现象2：声音正常，背光灯不亮。
    分析检修：声音正常说明主板已正常工作，故障部位通常在电源板或背光驱动板。若背光驱动板是独立的，该类板对调光电压没有要求，即使调光电压为0V，背光也能点亮。因此，实修时只需测量电源板送给背光驱动板的24V和背光ON/OFF电压是否正常，若都正常，就可判断是液晶屏的背光驱动电路有故障；如果无24V电压输出或输出电压低，则说明电源板有问题；如果背光驱动板上的ON/OFF电压为0V，则多为主板有故障。
    对于背光驱动电路整合在电源板上的机型来说，如果主板输送给电源板的背光ON/OFF电压正常，并且亮度控制电压也正常，则多是由于背光驱动电路有故障。值得注意的是：这种电源板的背光亮度调节电压不能太低，必须大于1.5V，否则容易出现背光闪烁或者背光不亮的情况。
    故障现象3：花屏。

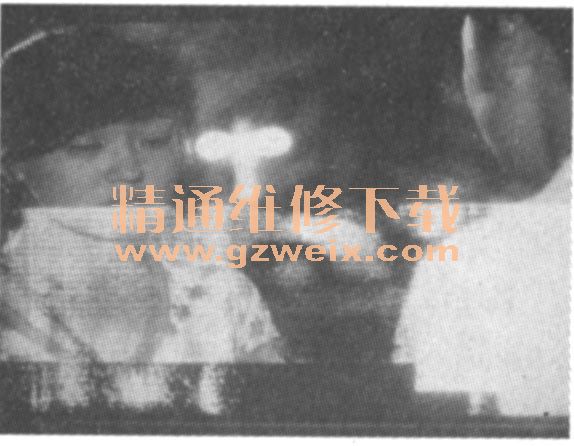

    分析检修：引起花屏的原因较多，与液晶屏有关的主要是面板损坏或逻辑板损坏。面板损坏多为液晶屏内部碎裂，出现花屏，并且这种花屏一般表现为局部花屏，未损坏的地方还可以显示图像，如图2所示。

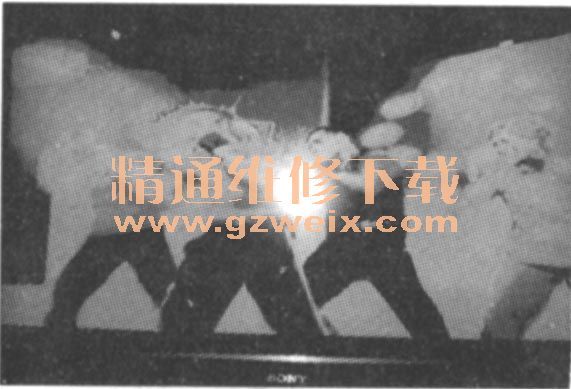

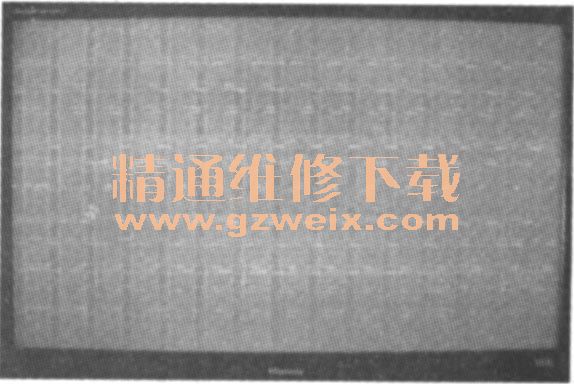

    因逻辑板故障引起的花屏则表现为整个屏上都存在，如图3所示。主板故障也会造成花屏现象，其表现也会在整个屏上都存在，但是可能会在某个特定的颜色下表现较轻，如图4所示。对于主板上DDR存储器和主板通信不良造成的花屏故障，通常表现为无信号蓝屏正常，但一加上信号就会出现图像花屏现象。



    上屏线与逻辑板接触不良也会引起花屏故障。这种故障在前期的部分液晶彩电中易出现，原因是这类机器的上屏线与逻辑板相连端无卡扣，易导致接触不良，这时图像显示基本正常，但图像中夹杂着很多细小的彩点，如图5所示，这时用手按压上屏线插头就可正常。

    若视频解码电路输出的8bit数字YUV信号有问题，也会出现花屏现象，在实际维修操作中，可采用输人不同信号的方法来判断故障范围，若只有AV、TV、SVHS状态出现花屏，应判定故障出在视频解码及相关电路中，若所有状态均出现花屏，应判定故障出在视频控制芯片与帧存储器等相关电路中。如果怀疑上述电路有问题，可检查排阻元件是否虚焊或开路，相关印刷电路板（PCB）有无断点。由于液晶彩电主板均采用多层PCB，视频解码芯片与帧存储器之间的印制线路穿孔易出现接触不良现象，从而导致彩电不定期出现花屏现象，如图6所示，实修时找到断点用导线连通即可。

    另外，若帧存储器相关引脚的外围元件有故障，也可能引起花屏故障。
