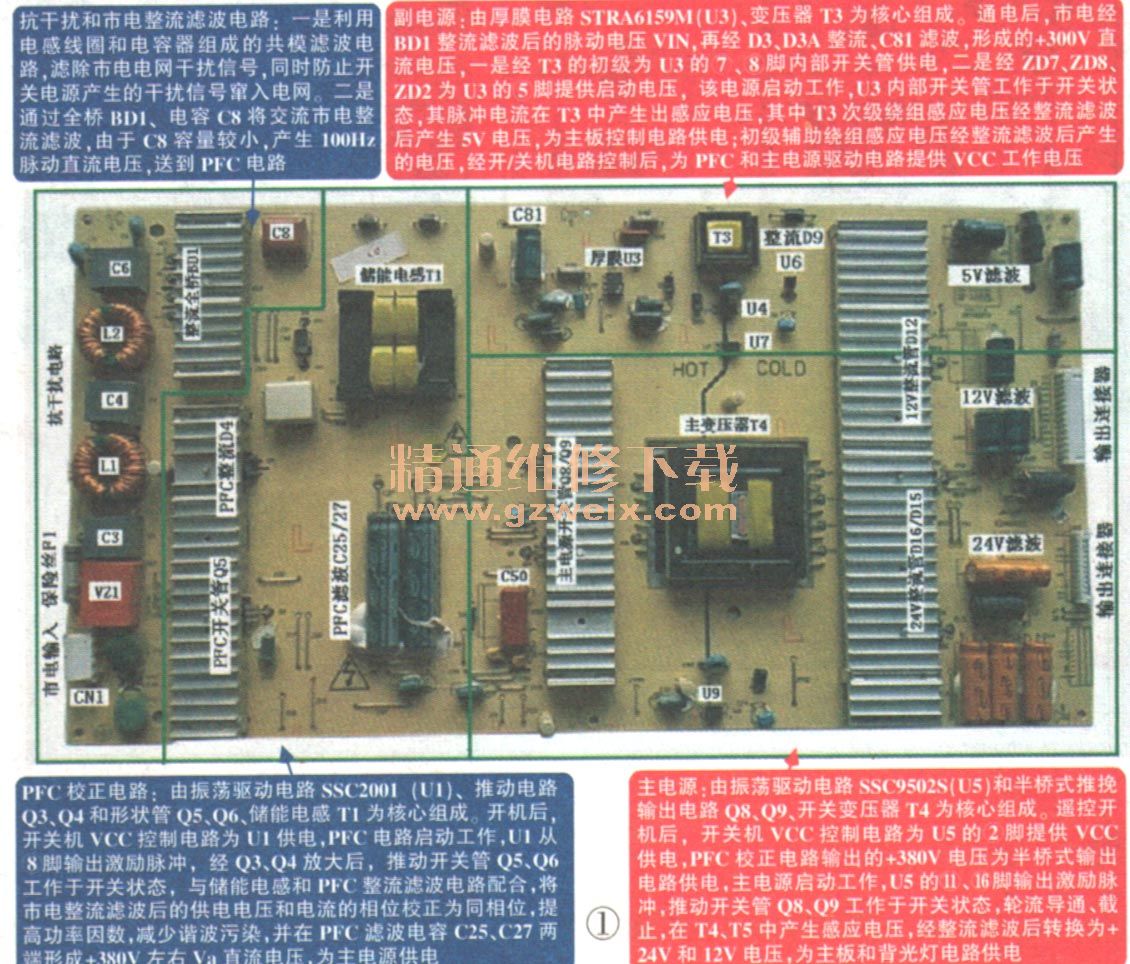

创维LED液晶彩电采用的168P-P42TTT系列电源板，电路板型号全称为5800-P42TTT-xxxxl68P-P42TTT-xx，集成电路采用SSC2001＋STR-A6159M＋SSC9512S组合方案，输出＋5V、＋24V、＋12V电压，该系Pi电路板型号尾缀xx有10、11、13等多种，分为中功率和大功率两种类型：一种型号为168P-P42TTT-11或168P-P42TTT-13的中功率电源板，实物图解见图1所示，应用于创维42LED10等42英寸超薄液晶彩电中，PFC滤波电容C25、C27采用两只68μF/450V电容器，主电源采用一只开关电源变压器T4、24V整流管采用两只二极管D13、D15；另一种型号为168P-P42TTT-10的大功率电源板，实物图解见图2所示。应用于创维47LED10等47英寸大屏幕超薄液晶彩电中，由于显示屏增大，需要的电流增加，PFC滤波电容C25、C27、C29采用三只68μF/450V电容器，主电源采用两只开关电源变压器T4、T5、24V整流管采用四只二极管D13、D13A、D15、D15A。



    创维LED彩电168P-P42TTT-10电源板电路组成框图见图3所示。该电源板由三部分组成：一是以集成电路SSC2001S（U1）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路STR-A6159M （U3）为核心组成的副开关电源，产生＋5V电压和VCC电压，＋5V为主板控制系统供电；三是以集成电路SSC9512S（U5）为核心组成的主开关电源，产生＋24V、＋12V电压，为主板和逆变器板供电。开／关机电路采用控制PFC和主电源驱动电路VCC供电的方式。
