LED液晶彩电IPE06R31A型电源板电路原理与维修(上)
来源:本站整理  作者:佚名  2014-10-17 08:30:56

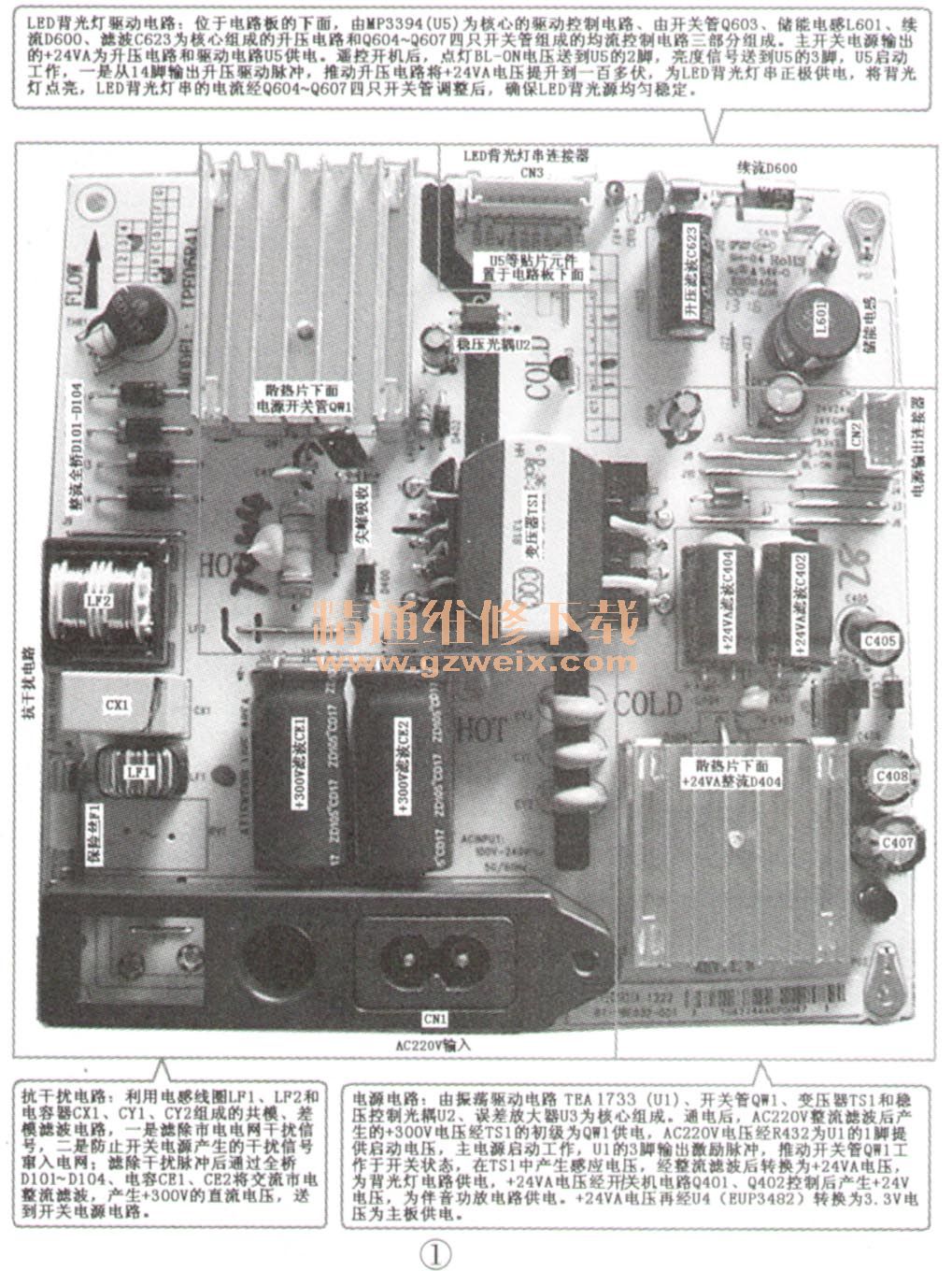

    LED液晶彩电采用的IPE06R31A型电源板集开关电源与LED背光灯驱动电路为一体,如图1所示,主要用于TCL、乐华、三洋等等LED等液晶彩电中。

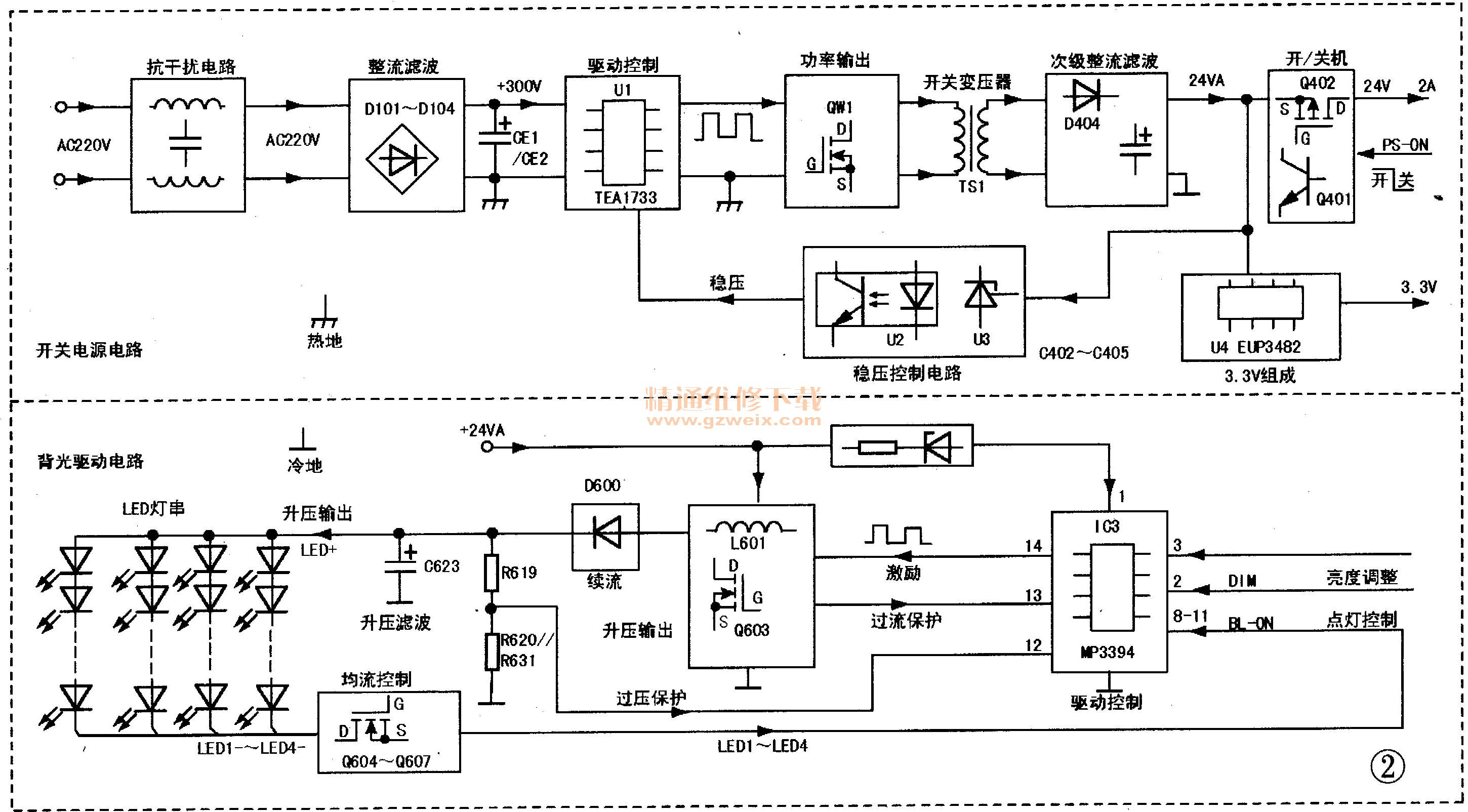

    该电源板由开关电源部分和背光灯电路两部分组成,如图2所示。开关电源以U1(TEA1733)为核心组成,为背光灯电路和主板电路提供24VA和3.3V电压;LED背光灯驱动电路以U5 (MP3394)为核心组成,将24VA供电提升后,点亮4条LED灯串。开/关机电路对开关电源输出的24V电压和LED驱动电路的开/关与亮度进行控制。

    一、开关电源电路分析
    开关电源电路主要由振荡驱动块U1、开关管QW 1、变压器TS1和稳压控制光耦U2、误差放大器U3组成,如图3所示,产生不受控的+24VA、3.3V电压和受控的24V电压。

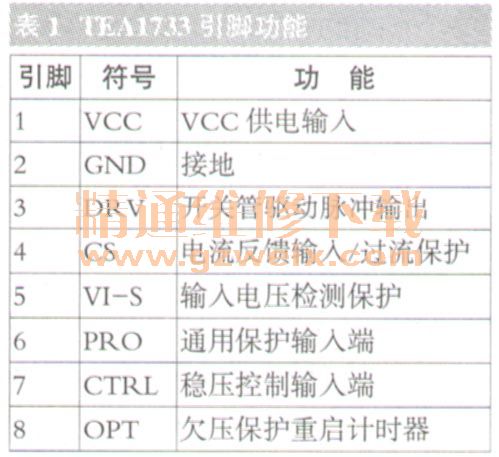

    TEA1733是一款低成本电源控制芯片,具有功率过载保护(OPP)、过流保护、欠压保护(WP )、过压保护(OVP)和超温保护(OTP)功能,适用于功耗不超过75W的反激变换开关电源中。该IC待机功耗低于100mw,支持断续导通模式(DCM )和连续导通模式(CCM ),在整个负载范围内均具有较高的工作效率。TEA1733引脚功能见表1。

    1. 24VA电源电路
    (1)启动过程
    LF1、CX1、CY1、CY2、LF2组成交流抗干扰电路,滤除市电中的高频干扰信号。AC220V市电经D101-D104桥式整流,CE 1、CE2滤波,产生+300V左右的直流电压,经变压器TS1的初级绕组加到MOs管QW1的D极;AC220V市电经R100~R 103分压后,通过R432为U1的①脚提供启动电压,内部振荡电路启动工作,经比较、放大、处理后从U1的③脚输出激励脉冲,推动QW 1 =C作在开关状态,在变压器TS1次级各个绕组中产生感应电压。
TS1的①-②绕组的感应电压经D402整流、C424滤波,产生VCC电压,送到U1的①脚,替代启动电路,为U1提供稳定的工作电压。
    TS1次级⑦-⑧绕组的感应电压,经D404整流,由C402、C404、L400、C405组成的π型滤波器滤波后,输出24V直流电压,一路经开/关机电路Q401~Q402控制后,向主板等负载电路供电,同时为电源板上的LED背光灯电路供电;另一路经厚膜电路U4(EUP3482)DC-DC降压后产生3.3V电压,向主板供电。
    (2)稳压过程
    稳压控制电路由光电耦合器U2、取样误差放大电路U3及U1的⑦脚内部电路组成,对开关电源输出的24V电压进行取样。当某种原因使输出电压升高时,U3的R极(①脚)电压升高,则K极(③脚)电压下降,即U2的②脚电压下降,U2的导通电流增大,U1的⑦脚电压降低,经⑦脚内部电路比较放大和控制后,③脚输出的开关脉冲宽度变窄,QW1导通时间缩短,输出电压下降到正常值。当开关电源输出电压下降时,其稳压控制过程与上述相反。
    (3)尖峰脉冲吸收保护
    尖峰脉冲吸收保护电路由D400、R453~R458、C414组成。在QW1截止瞬间,TS1初级线圈中产生的尖锋脉冲电压,通过D400、R453~R458、C414泄放,以防止QW 1过压损坏。
      (4)过流与过压保护电路
      过流保护电路由取样电路R402、R403及U1的④、⑥脚内部电路组成,对流过QW 1的S极电流进行检测。
      U1的④脚内部设有过流检测保护电路,⑥脚内设过压保护电路。当某种原因导致流过QW 1的电流过大时,则R447、R448上的压降增大,即U1的④脚的电压升高,当升高至保护阈值时,内部过流保护电路启动,关闭遭)脚输出的PWM驱动脉冲。
      R447、R448两端的电压还经D403、D405送到U1的⑥脚,当流过QW1的电流过大,R447、R448两端电压过高时,U1的⑥脚内部过压保护电路启动,开关电源停止工作。
      另外,U1的①脚VCC电压经R433、ZD401与⑥脚相连接。当开关电源输出电压过高,产生的VCC电压超过ZD401的稳压值24V时,ZD401击穿,U1的⑥脚电压升高,当达到过压保护阈值时,过压保护  电路启动,开关电源停止工作。
    2.开/关机控制电路
    开/关机控制电路主要由Q401、Q402等元件组成。+24VA电压经R450为Q402的G极和Q401的c极供电。
    二次开机时,主板送来的PS-ON信号为高电平,Q401导通,将Q402的G极电压拉低,Q402导通,输出24V电压,为伴音功放等负载电路供电。同时,主板送出的BL-ON(点灯)、DIM(亮度调整)信号均为高电平,LED背光驱动电路工作,背光亮,整机进入开机状态。
    待机时,P-ON信号为低电平,Q401截止,Q402截止,无24V电压输出。同时,BL-ON和DIM信号均变为低电平,背光不亮,整机进人待机状态。
    3. 3.3V电压形成电路
    3.3V电压形成电路以EUP3482(U4)为核心组成。24VA电压为U4的②脚提供电源并启动工作,从③脚输出脉冲电压,经L401、C407、C426滤波后输出3.3V电压,为主板控制系统供电。
    (1)EUP3482简介
    ELJP3482是一款同步电流模式降压型稳压器,连续输出电流可达2A;输入电压为4.5V~30V,输出电压为0.923V~12V,具体值可以通过外部分压器调节。
    该IC具有周期电流限制和热关断、过压和欠压保护等功能,工作频率为340kHz;具有可编程软启动功能,它能最大限度地减少在初始启动时的浪涌电流和输出过冲。EUP3482采用SOP-8封装形式,其引脚功能见表2。

    (2)启动过程
    开关电源输出的24VB电压送到U4的②脚,为其提供工作电压,同时经R435与R436分压,为U4的⑦脚提供开启电压,U4内部振荡电路启动,产生的激励脉冲推动其内部的开关管,使之工作于开关状态,从而从③脚输出脉冲,经L401储能并输出,再经C407、FB3、C426滤波,产生3.3V电压。
    (3)稳压控制
    C407两端输出电压经R404//R437与R401分压取样,反馈到U4的⑤脚(FB输入端)经内部电路比较放大后,对内部激励脉冲进行调整,以稳定输出电压。

[1] [2]  下一页
