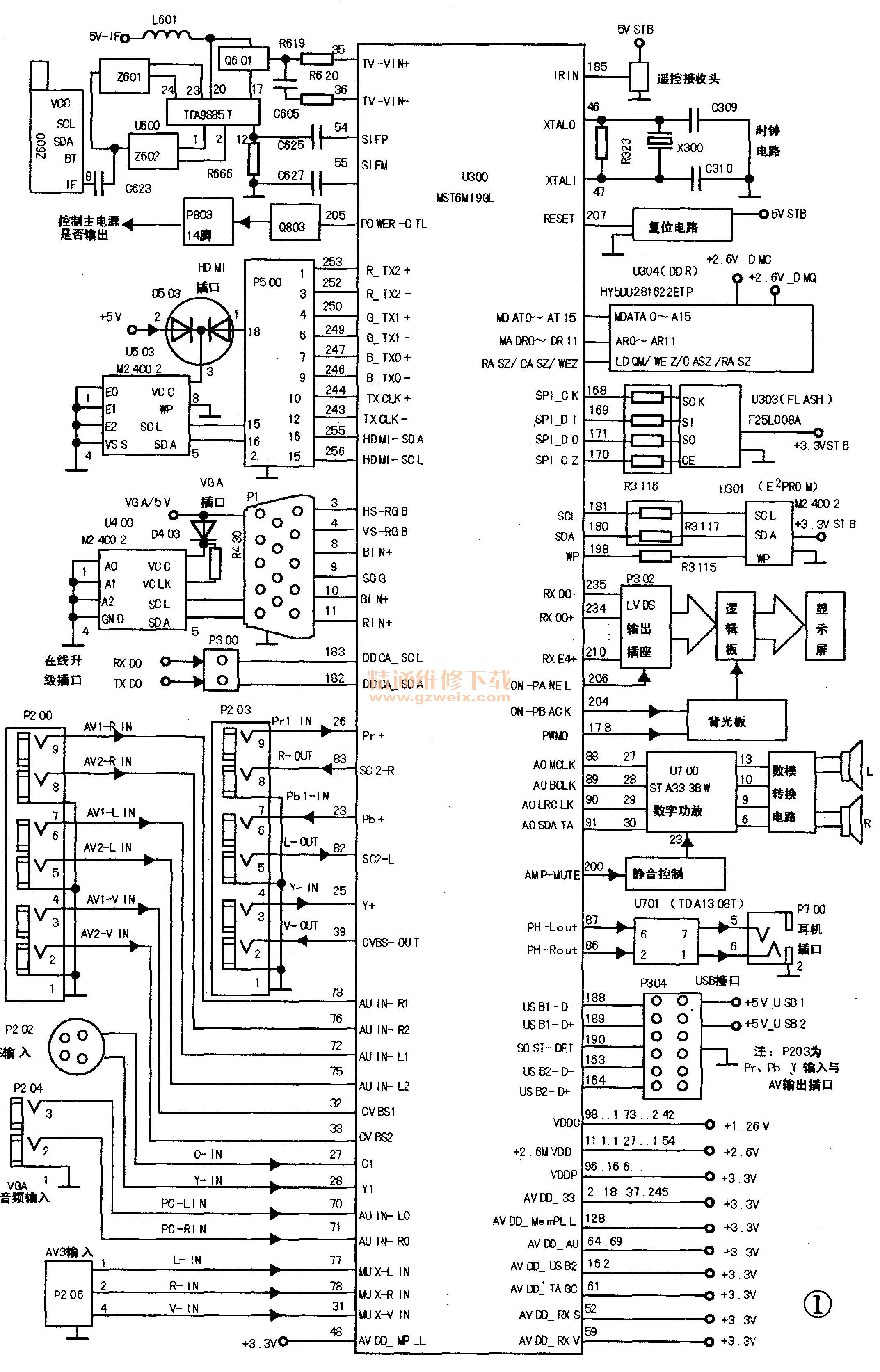

TCL王牌MS91A机芯液晶彩电主控芯片采用台湾MSTAR公司生产的256脚LQFP封装的MST6M19GL（位号为U300），设有USB、HDMI等接口，如图1所示。

    该机芯彩电具有性能稳定、图像清晰、伴音洪亮、功能齐全等特点，主要机型有L32E77BL37E77B、L40E77B、L40E9S、L42E77、L46E77等。下面简要介绍该机芯彩电的主板基本电路结构、供电及信号流程与常见故障检修要点。

    一、电路信号流程方框图
      1．供电流程

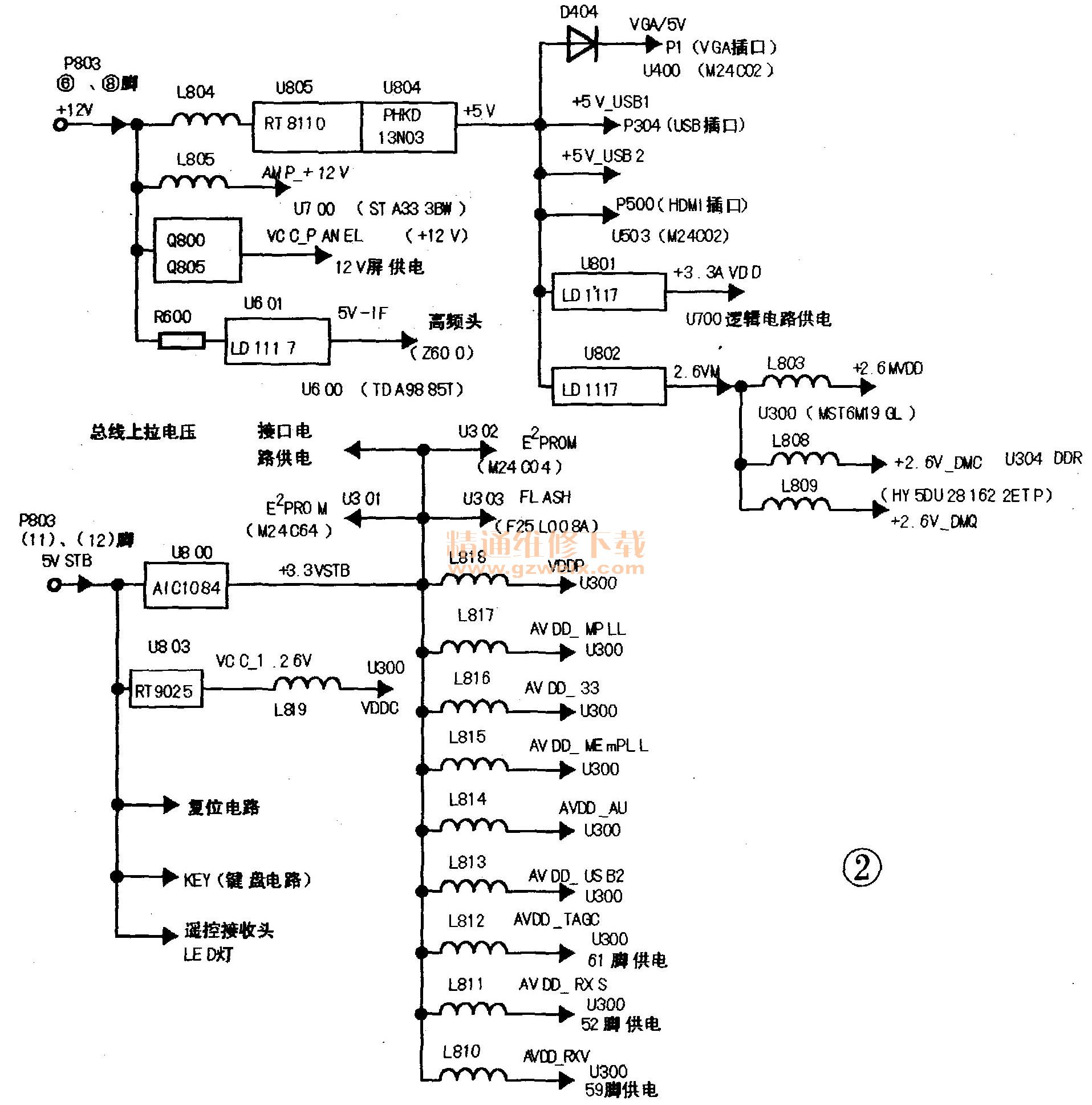

    该机芯电源供电流程如图2所示，开关电源送至主板P803插座⑥、⑧脚的＋12V主电压，被分为四路输出：第一路经R600限流、U601（LD1117）变换为5V-IF电压后，作为Z600高频头）、中放块U600 （TDA9885T）电源；第二路经Q800、Q805作开关控制后，作为VCC_PANEL电压加至屏驱动电路；第三路经L805滤波后作为AMP_＋12V电压，为音频功放块U700（STA333BW）的输出级供电；第四路经L804滤波、U805（RT8110）、U804 （PHKD 13N03）转换为＋5V电压。

    ＋5V电压又分为五路：第一路经D404作为VGA/5V电压为VGA输入插座P1及VGA数据存储块U400 （M24C02）供电；第二路作为＋5V_USB1\＋5V_USB2电压，送至USB接口P304；第三路为HDMI输入插座P500及HDMI数据存储块U503（M24C02）供电；第四路经U801（LD1117）变换为＋3.3AVDD电压给U700逻辑电路及相关接口电路供电；第五路经U802 （LD 1117）变为2.6VM电压，随后又分为三路：第一路经L803滤波后作为＋2.6MVDD电压，为主控芯片U300（MST6M19GL）的111、117等脚供电；第二、三路分别经L808、L809滤波后作为＋2.6V DMC、＋2.6V_DMQ电压，为DDR存储块U304（HY5DU281622ETP）供电。
    开关电源送至主板P803插座11、12脚的5VST待机电压，分为五路输出：第一路为遥控接收头及LED指示灯供电；第二路为KEY（键盘电路）供电；第三路为复位电路供电；第四路经U803 （RT9025 ）转变为VCC_1.26V电压，经L819滤波后作为VDDC电压，为U300的98、99等脚供电；第五路经U800（AIC 1084）转换为＋3.3VSTB电压，主要用于以下电路：为密码E2PROM存储块U302（24C02）供电；作为总线上拉电压，并为相关接口电路供电；为用户ETROM存储块U301 （24C02）供电；为程序FLASH存储块U303 （F25L008A）供电；经L818滤波后作为VDDP电压，为U300的96、166等脚供电；经L817滤波后作为AVDD_ MPLL电压，为U300的48脚供电；经L816滤波后作为AVDD_33电压，为U300的18、37脚供电；经L815滤波后作为AVDD_MPLL电压，为U300的128脚供电；经L814滤波后作为AVDD_AU电压，为U300的64、69脚供电；经L813滤波后作为AVDD_USB2电压，为U300的162脚供电；经L812滤波后作为AVDD_TAGC电压，为U300的61脚供电；经L811滤波后作为AVDD_RXS电压，为U300的52脚供电；经L810滤波后作为AVDD_RXV电压，为U300的59脚供电。
    2．视频信号流程
    该机芯视频信号流程如图3所示，从高频头⑧脚输出的复合中频信号，经C623送给图像声表面滤波器Z602 （K6274D）、滤除干扰及选频形成图像中频信号，然后送给中放块U600 （TDA9885T）的中频信号输入端①、②脚，在U600内部经AGC中频放大、PLL等处理后，解调出图像信号，并从U600的17脚输出，经Q601放大及阻抗变换后，由R619、R620送入主控芯片U300（MST6M19GL）的54、57脚，然后送至信号选择开关。选择后的TV图像信号将进行A/D格式变换、3D梳状滤波、同步信号处理、VBI限幅、降噪、逐行变换、画质增强、γ校正等一系列处理后，再被送入视频编码电路，最后得到图像LVDS数据和时钟信号，从U300的210～221、224～225脚输出，经插座P302送入逻辑板。

    另外，该机芯的VGA视频信号从U300的③、④及⑧～11脚输入；Pr、Pb、Y信号从U300的26、23、25脚输入；AV1、AV2、AV3视频信号分别从300的32、33、31脚输入；;S端子C、Y信号从U300的27、28脚输入；HDMI信号从U300的243、244、246、247、249、250及252～256脚输入；USB插口信号则经U300的163、164、188、189、190等脚输入。上述信号先经图像信号选择开关切换，后续处理与TV图像信号基本相同。由于HDMI已经是数字信号，则不需A/D变换。AV视频信号从U300的39脚对外输出。
    3．音频信号流程
    该机芯音频信号流程如图4所示，从高频头⑧脚输出的中频信号，由电容C623耦合至伴音声表面滤波器Z601（K9352M ），选频后的伴音中频信号送给U600的23、24脚，经AGC中频放大、鉴频等处理后解调出音频信号，从12脚输出，经R663、C625及R664、C627送入U300的54、55脚。伴音信号与其他各路输入的音频信号（包括AV 1、AV2、AV3及VGA等音频端子输入的音频信号）经音频信号选择开关选择、数字化处理及音效处理后，从U300的88～91脚输出，送至数字音频功放块U700 （STA333BW）的信号输入端27～30脚。经U700功率放大后的L、R路音频信号分别从U700的⑨、⑥、③、⑩脚输出，再由数模转换电路转换后推动两路扬声器发声。

      AV1～AV3音频信号是分别从U300、的72、73脚与75、76脚及77、78脚输入；VGA音频信号从U300的70、71脚输入；AV音频信号从U300的82、83脚输出。另外，U300的86、87脚输出的模拟音频信号，经运放U701（TDA1308T）放大后作为耳机音频信号，送至耳机插孔。U300的200脚为静音控制端子，当该脚输出高电平时，一方面使控制管Q700 （NPN管）饱和导通，集电极输出低电平，使功放块U700的静音端23脚为低电平，从而实现扬声器静音。另一方面，还会使控制管Q980、Q981同时导通，致使耳机信号被短路到地，从而实现耳机静音。
