四、LED背光驱动电路分析
    该机的LED背光灯驱动电路主要由三部分组成：一是以MP3394（U5）为核心的驱动控制电路，二是由开关管Q603、储能电感L601、续流D600、滤波C623为核心组成的升压电路，三是由四只开关管Q604～Q607组成的均流控制电路，如图4所示。

    1．驱动控制电路
    （1 ）MP3394简介
    MP3394是一款LED背光灯驱动控制芯片，内含稳压器、振荡器、逻辑控制、驱动输出、点灯使能控制、4路LED背光灯串电流控制、亮度调整等电路，具有升压电路过流、过压保护和背光灯串开路、短路保护、欠压锁定和热关断功能，LED灯串电流和工作频率可由外部电路设定，LED灯串电流调节精度可达到2.5%。

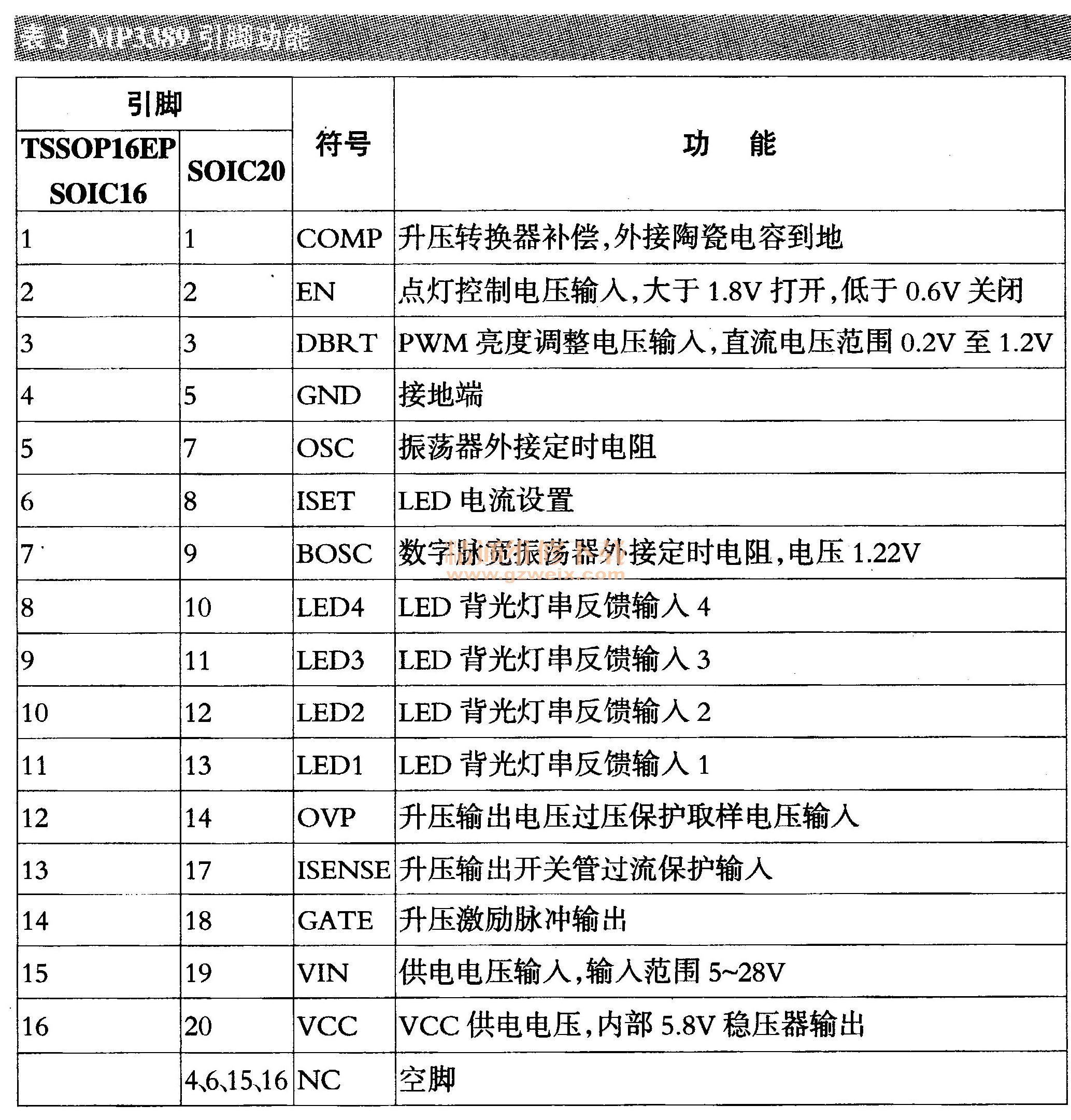

    该IC的输入电压为5V～28V、具有脉宽调制（PWM）调光方式，采用TSSOP16EP、SOIC16或SOIC2。封装方式，其16脚和20脚封装的引脚功能见表3。

    （2）启动过程
    开关电源输出的＋24VA经L602、C602退耦滤波后，一路为升压输出电路供电；另一路经R601降压后为U5的15脚供电，经内部稳压器稳压后，输出5.8V的VCC电压，为U5内外电路供电。
    二次开机后，主板送来的BL-ON点灯信号，经R603与R604分压后送到U5的②脚；亮度调整DIM电压经R608与R609分压后，送到U5的⑨脚，背光电路启动工作，一是从14脚输出升压激励脉冲，推动升压输出电路工作，为。LED背光灯串正极供电；二是从⑧～11脚输出均流控制电压，对LED灯串电流进行控制。
    2．升压输出电路
    （1）升压工作原理
    升压输出电路由开关管Q603、储能电感L601、续流D600、滤波C623为核心组成。二次开机后，U5启动工作，从14脚输出升压驱动脉冲，推动Q603工作于开关状态。Q603导通时，电流经L601、Q603的D-S极到地，在L601中储存能量，产生左负右正的感应电压；当Q603截止时，在L601中产生左正右负的感应电压，L601中储存电压与24VA电压叠加，经D600向C623充电，产生LED＋输出电压。
    （2）升压开关管过流保护
    流过Q603 S极的电流在电阻R611、R612、R618上产生电压降，该电压经R617送到U5的13脚。若流过Q603的电流增大，输入到U5的13脚电压过高，达到保护设计值时，U5内部保护电路启动，停止输出激励脉冲。
    （3）输出电压过压保护
    升压输出电路C623两端并联了R619与R620//R631分压取样电路，对输出电压进行取样，反馈到U5的12脚。若输出电压升高，则U5的12脚电压也将升高，当该电压达到保护阂值时，U5内部保护电路启动，停止输出激励脉冲。
    3．均流控制电路
    （1）均流控制原理
    均流控制电路由MoS开关管Q604～Q607和U5的⑧～11脚内外电路组成。LED灯串的LED 1-～LED4一端分别接Q604～607的D极，Q604～Q607的G极接由R629、R628、ZD602组成的偏置电压电路，为其提供固定偏置电压；Q604～Q607的S极分别通过U5的11、⑩、⑨、⑧脚与其内部均流控制电路相连接。内部均流控制电路对返回的灯串电流检测和比较，经Q604～Q607对4路LED灯串电流进行调整，确保LED灯串发光均匀稳定。背光灯电流由U5的⑥脚外接电阻R607//R610的阻值决定。
    若将U5用于小屏幕液晶彩电中，且流过LED灯串的电流较小时，可将均流控制电流开关管Q604～Q607去掉，将LED1～LED4一端直接与U5的⑧～11脚相连接，对4条LED灯串电流进行调整。
    （2）LED灯串开路／短路保护
    当4条LED灯串中某路出现开路故障时，相对应的LED-端电压约为0V，这时在U5内部电路的控制下，升压电路的输出电压会升高，当输出电压接近过压保护（OVP ）值时，若该路LED灯串电流仍低于设定值，则U5停止输出驱动脉冲，进入保护状态。
    当4条LED灯串中有两只LED短路时，相对应的LED一端电压会高达5.5V，这时U5停止输出驱动脉冲，进入保护状态。
