TCL王牌MS26机芯液晶彩电机芯主控芯片MCU采用MT8226MG（位号为U1）。该机芯属大屏幕液晶彩电，电路主要包括主板、AV板、侧AV板、前控板（按健板）、电源板等五大电路模块（逻样板属小板与显示屏在一起）组成。该机芯彩电具有性能稳定、图像清晰、伴音洪亮、功能齐全、性价比高等特点，在社会上有一定拥有量。采用该机芯的彩电型号主要有：L40X9FDM、L42M71D、L42X9FRC、L46X9FDM、L46X9FRC、L52X9FDM、L52X9FRC等。下面简要介绍该机芯彩电的主板基本电路结构、供电及信号流程与常见故障检修要点。
    一、电路信号流程
    1．主板信号流程
    该机芯信号流程框图如图1所示。由图1可看出，该机芯接口电路丰富，即：两路USB接口通过插座P423实现；两路HDMI信号分别从插座P501、P502输入，经U502、U506 （CM2021）缓冲放大再送入U1作进一步数字化处理；一路VGA信号从插口P410输入；一路S端子从插座P402输入；一路Yo、Pb、Pr分量信号分别从插座P407③、⑥、⑨脚输入；三路AV输入（AV I视频从插座P421③脚输入，音频从④、⑤脚输入；AV2视频从插座P408②脚输入，音频从⑤、⑧脚输入；AV3视频从插座P407②脚输入，音频从⑤、⑧脚输入）；一路AV输出（视频从插座P408③脚输出，音频从插座P408⑥、⑨脚输出）；一路耳机音频信号借助插座P421⑧、⑦脚输出接耳机插座。另外，还有一路芯片软件在线升级插口P401 （R-XD、TXD）。其余参见图1，不再赘述。

    2.供电流程图

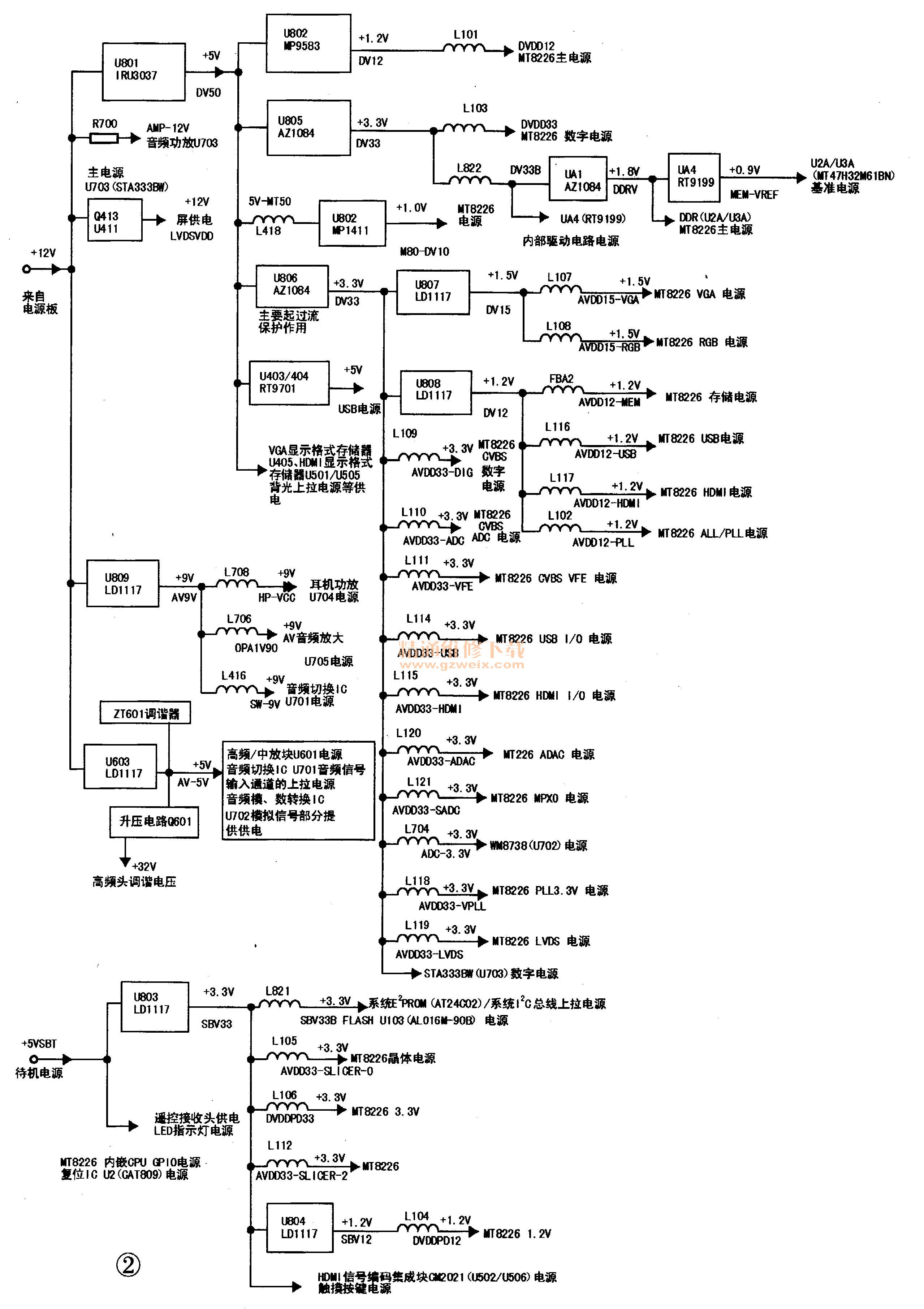

    该机芯电源供电流程框图如图2所示。由图2可看出，开关电源送至主板的＋12V主电压，被分为五路输出：第1路经DC/DC变换块U603 （LD 1117）变换为AV 5V电压后，作为ZT601（高频头）、中放块U601（TDA9885T）电源；音频切换块U701信号的上拉电源和音频A/D变换块U702电源及中放总线上拉电源；另外，还要通过升压电路变为＋32V，作为高频头调谐电压。第2路经DC/DC变换块U809 （LD 1117）变换为AV9V电压后，作为耳机功放U704（RC4558）、AV音频输出放大块U705 （RC4558）及音频切换块U701（HE-F4052）电源。第3路经Q413、U411作开关控制后作为LVDSVDD电压，为显示屏供电。第4路经R700限流，作为数字音频功放块U703（STA333BW）主电源。第5路经DC/DC转换块U801（IRU3037）降为DV50 （＋5V）电压。该电压被分为六路：

第1路经U802（MP9583）降为DVDD12 （＋1.2V）电压作主控芯片U1（MT8226）主电源。
第2路经U805（AZ 1084）降为DV33（＋3.3V）电压。该电压的一路经L103作为DVDD33给U1提供数字电源。另一路经L822作为DV33B电压，给DC/DC变换块UA4（RT9199）内部驱动电路供电，DV33B电压，还经DC/DC变换块UA1（AZ 1084）降为DDRV （＋1.8V）电压，此电压除作为U1电源之一外，还作DDR存储器U2A、U3A（MT47H32M61BN）的主电源。另外，还作为UA4 （RT9199）输入电压，经UA4降为0.9V后作为U2A、U3A基准电源。
    第3路经L418送至U802（MP1411）输入端，经U802降为M80_V10 （＋1.0V）电压后，作为U1内核电源。
    第4路经U806（AZ1084）变换为DV33 （＋3.3V）电压，此电压再分为几路：第一路U807 （LD 1117）降为DV15（＋1.5V）作为U1的VGA、RGB电源；第二路经U808 （LD1117）变换为DV12（＋1.2V），作为U1内部存储单元、USB、HDMI、ALL、PLL等相关电路电源；第三路分别经L109、L110、L111、L114、L115、L118、L119、L120、L121等作为U1内部相关电路电源。还经L704作为U702（WM8738）数字电源。另外，也为音频功放块U703数字电路提供电源。
    第5路经U403/U404 （RT9701）经插口P423给USB供电。
    第6路为VGA、HDMI接收时读取保存有显示格式存储器U405、U501、U505 （AT24C02）供电。
    另外，开关电源送至主板的＋5VSTB待机电压，大致分为两路输出：第1路为遥控接收头、LED指示灯、U1内嵌CPU及复位集成块U2 （CAT809）供电；第2路经U809变为SBV33 （13.3V）电压，该电压分六路输出：第1路为HDMI缓冲集成块U502、U506（CM2021）及触摸式KEY（健盘电路）供电；第2路经U804 （LD 1117）变为SBV12 （＋1.2V）电压，为U1的DVDDPD 12端供电；第3路经L112作为U1的VGA单元供电，为U1的AVDD33_SLICER_2电源端供电；第4路经L106作为U1的3.3V电源，为U1的DVDDPD33端供电；第5路经L105作为U1的晶体电源，为U1的AVDD33_SLICER_0电源端供电；第6路经L821作为SBV33B电压，为EEPROM、FLASH存储器及系统I2C总线上拉电阻供电。
