二、故障检修步骤
    故障现象1：不开机。
    分析检修：不开机，指的是接通电源开关，按下开／待机键后待机指示灯不能改变颜色（正常时，应由红色变为绿色），机器声、光全无。
    导致不开机故障的原因比较多：第一是开关电源中待机电源有故障，致使5VSTB待机电压丢失；第二是因信号传输方面故障（比如，信号传输插座P803接触不良），致使开机信号不能送达开关电源；第三是数字板上主控芯片U300相关工作条件不满足（正常电源、正常复位、正常的时钟振荡），或内部相关电路出现故障，或总线所挂元件出现问题（含电源异常），或外接FLASH程序存储器U303（F25LO08A）或DDR存储器U304（HY5DU281622ETP）损坏或供电异常而使通讯受阻，这些均会导致主芯片U300的205脚不能发出低电平开机信号，且U300的204脚也不能发出低电平背光板工作信号，206脚也不能发出高电平屏驱动电压供给信号，178脚不能输出屏亮度控制信号。
    检修本机芯不开机故障的步骤如下：
   （1）接通电源开关，测量主板上插座P803的11、12脚是否有5VSTB待机电压。若没有，应检查开关电源中的待机电源，以及电源板至主板插座P803 11脚间的传输线路。

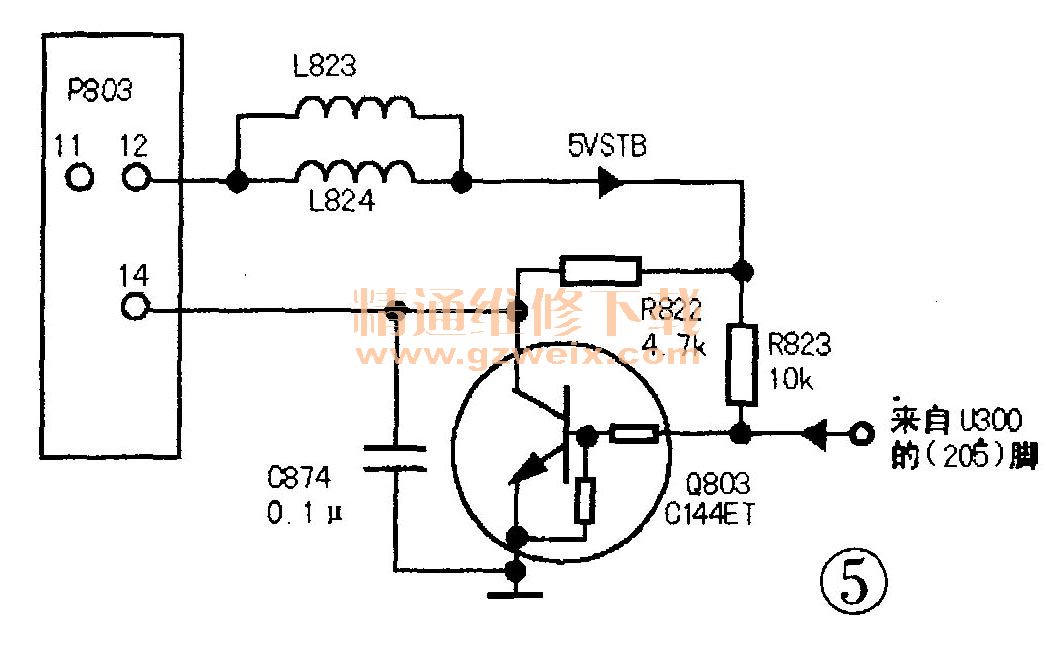

   （2）若5VSTB待机电压正常，则按下遥控开／待机键（或面板频道＋／－键），测量主板插座P803的⑥、⑧脚是否有＋12V主电压。若无，则检查U300的205脚是否已输出约0V低电平开机信号，如图5所示。二次开机后，U300的205脚输出低电平信号，送至控制管Q803 b极使之截止，于是Q803的。极输出高电平，即插座P803的14脚应有约＋5V的高电平信号。若U300的205脚输出正常，在开机电平传输电路无故障的情况下，说明主电源有故障，应对电源进行检修。

   （3）若无正常输出，则表明主控芯片U300相关工作条件未能满足，应检查U300的相关供电电源（特别是内核电路工作的＋1.26V电源）、复位（本机芯为低电平复位）、时钟振荡、外接的程序存储器U303、DDR存储器U304及U303、U304的工作电源。若电压异常，则检查对应电源的DC/DC转换电路。
   （4）若上步检查未发现明显异常，则检查U300的总线电压是否正常。正常时，U300的总线端口104、105脚应有4.8V左右波动的电压，180、181脚应有3V左右波动的电压。若实测异常，应逐一断开总线上所挂IC的总线接口，看总线电压能否恢复。
   （5）若总线电压仍不能恢复正常，则很可能是U300总线外接元件（比如上拉电阻开路或变质）或U300本身已损坏。

    故障现象2：无图像。
    分析检修：无图像，是指各种信号源均无显示，且伴音正常，显示屏呈黑屏或白屏或彩色条纹。值得一提的是，屏上出现彩色条纹的故障现象俗称花屏，但因LVDS信号格式不对引起的花屏现象，不在本文讨论范围之内。
    由于各通道图像信号基本上都是在U300内进行处理，因此此类故障可按下述步骤进行：
   （1）先用示波器检查LVDS信号插座P302的LVDS数据线、时钟线（本机芯LVDS数据线为双10线，时钟线为双2线）端子上有无信号波形。若没有，再查U300对应输出的的210~221、224～235脚上有无信号波形。若没有，应查U300相应的供电端，如96、106、186、195、202、222、236、18、37、245、128、48、52、61、59等脚是否有正常的＋3.3V供电电压。如果没有，应按照图2所示的供电流程进行检查。
   （2）若供电正常，在U300外接元件无异常的前提下，说明U300内部对应的图像处理电路损坏，在这种情况下，一般会出现白屏的无图像故障，这时可考虑更换U300。若P302只是部分端子没有信号波形，说明U300至LVDS插座P302对应的信号通道（含过孔）有开路故障。在这种情况下，显示屏会出现彩色条纹（花屏）。

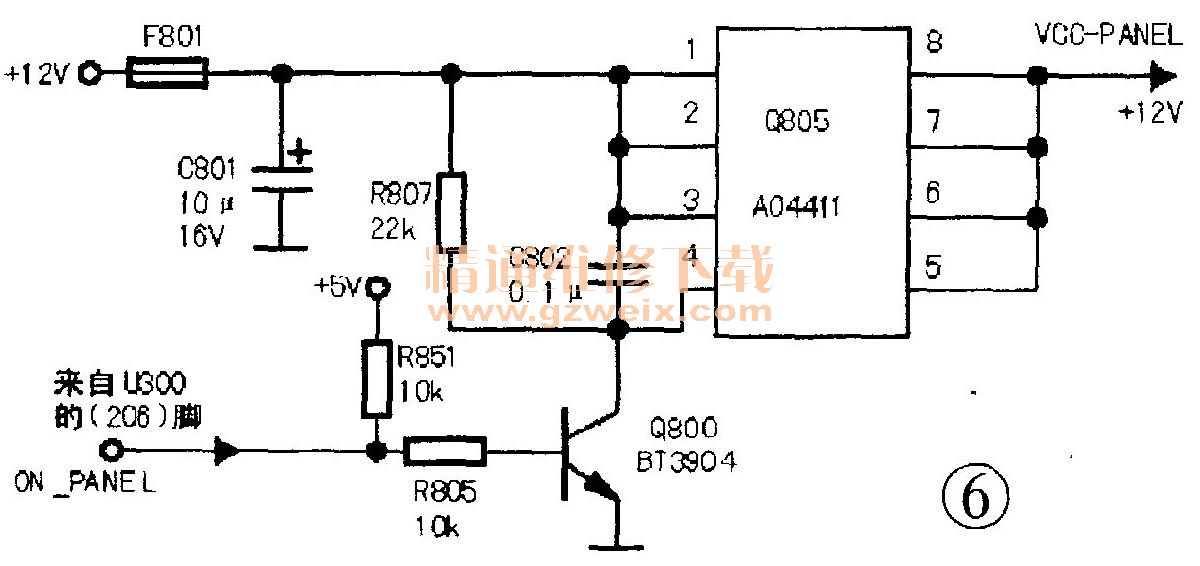

   （3）若上述检查未发现异常，可再测逻辑板上对应插座上的LVDS信号数据、时钟线信号波形及＋＋12V供电是否正常。如果只是部分插脚上无LVDS信号波形，则表明LVDS信号传输线焊点或插针与插孔之间有接触不良故障，这种情况通常会出现花屏现象。对此，重焊并清洗插针即可。若无＋12V供电电压，逻辑板上驱动电路和显示屏将无法正常工作，通常会出现白屏现象，这时应按图2所示供电流程进行检查。上屏电压能否输出，取决于U300 206脚是否发出高电平屏驱动信号ON_PANEL，如图6所示。

    U300 206脚输出高电平信号后，Q800导通→Q800的c极，即场效应管模块Q805（AO4411）的④脚（G极）为低电平→Q805导通→VCC_PANEL    （＋12V）电压经保险管F801、Q805的S、D极到达插座P302的①～④脚，供给逻辑板。
   （4）若上步检查未发现异常，说明逻辑板或显示屏有问题，需进一步检查以确认故障源。若是某个信号源无图像，应重点检查主控芯片U300的该信号输入端有无信号波形。若没有，应检查该信号源输入电路。若有信号波形，说明U300内部的信号切换开关或负责该信号处理的相关电路有故障。可考虑更换主控芯片U300或主板。
    若是黑屏、无图像，则先观察屏后面的背光灯是否点亮，若未点亮，说明背光电路未工作，其原因可能是背光电路有故障，也可能是U300的204脚未向背光电路发出低电平ON＿PBACK（屏点亮开关信号），或U300的178脚未输出低电平PWMO（亮度控制信号，当该亮度控制信号电平过高时会导致黑屏），或二者均异常。对于这种情况，应先查U300的204脚是否为低电平（该电平通过电平转换电路变成约＋3.8V高电平脚电压是否变化。若不变化，表明故障在U300，反之，故障在电平转换或背光驱动电路，需作进一步检查。若背光灯亮，表明故障在逻辑板或显示屏本身。

    故障现象3：无声音。
    分析检修：如果是所有信号源都无声音，可按下述步骤进行检修：
   （1）用示波器检查音频功放块U700（STA333BW）的信号输入端27～30脚有无信号波形。如果没有信号波形，再查U300音频信号输出端88～91脚有无信号波形。若没有，则表明U300内的音频处理电路损坏，或U300音频处理电路供电异常，这时可先检查U300的64、69脚＋3.3V供电是否正常。
   （2）若在上述检测中，查得U300的88～91脚有信号波形，则表明问题在U300至音频功放U700的信号传输电路中，可用示波器逐级检查以确认故障部位。
   （3）若查得功放块U700的信号输入端有输入的信号波形，可接着查U700信号输出端⑨、⑥、13、⑩脚是否有信号波形输出。如果没有，可再查U700的⑧、11脚的AMP_＋12V及24、36脚3.3V供电是否正常。若异常，应对供电电路作进一步检查。
   （4）若查得供电正常，则测量U700的静音端电压，若是低电平，说明已被静音，这时应检查静音电路。
   （5）若U700 23脚是高电平，则表明功放块可能损坏，可更换试之。
   （6）若上述第3步中测得U700信号输出端有信号波形输出，则表明是输出信号数模转换电路或扬声器有故障，需作进一步检测。
    若是某一信号源无声，可检查该信号源的输入电路，如果没有问题，可能是主控芯片U300内部的信号选择开关电路或该信号源的传输处理电路有故障。
