（1）ICE3B0565简介
    ICE3B0565是PWM控制芯片／MOSFET大功率场效应管的复合电源芯片，包括振荡器、取样稳压、驱动级

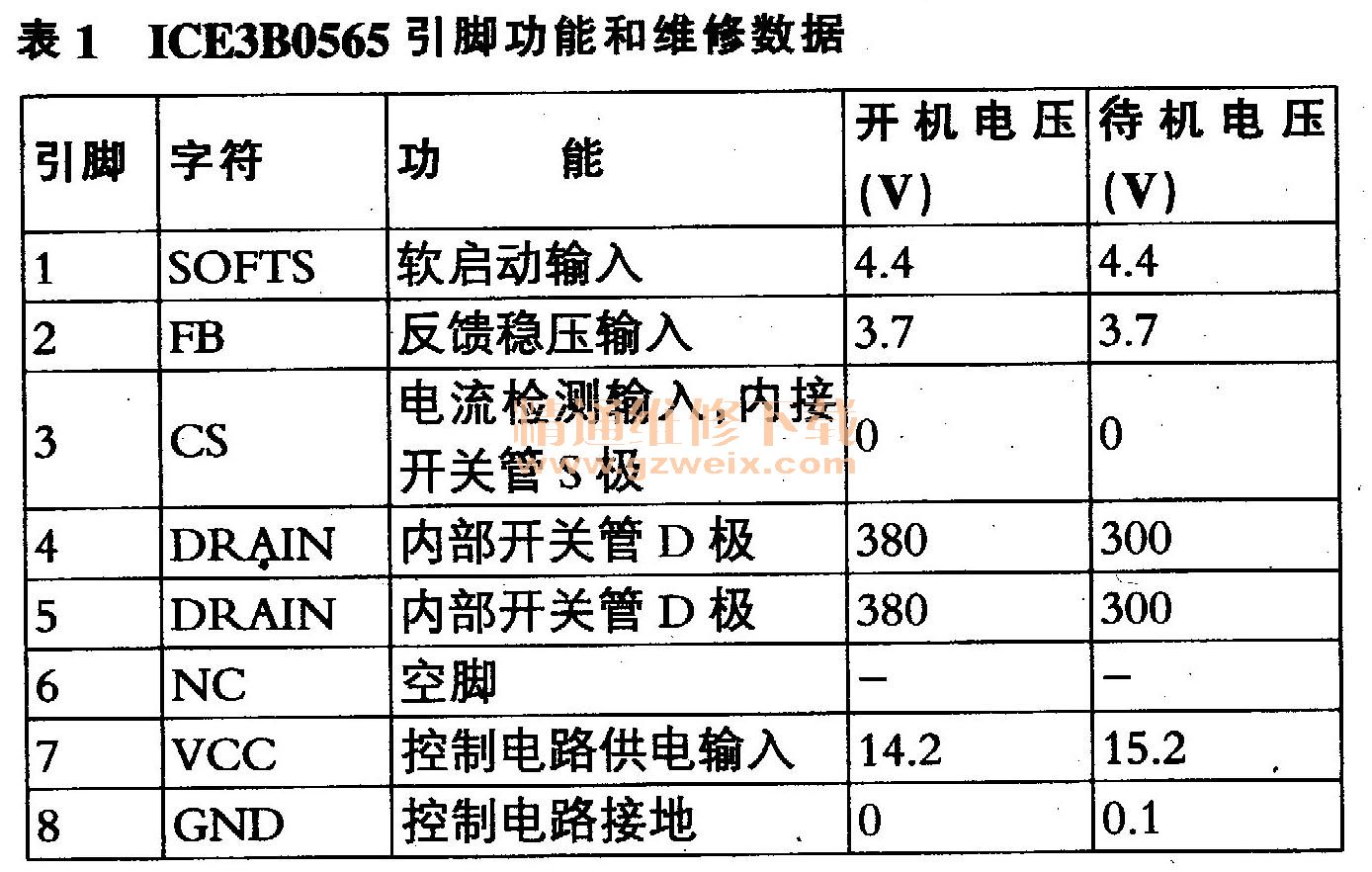

等控制电路和MOSFET开关管，为单极性控制驱动输出，设有过流、过压、欠压保护功能，其引脚功能和维修参考数据见表1所示。

    （2）启动工作过程
    市电整流滤波后产生＋300V的PFC-OUT电压通过开关变压器T2钓初级⑦-⑥绕组加到U1的④、⑤脚。一是为内部大功率开关管的D极提供电压，二是为内部振荡、驱动控制电路提供启动电压，U1启动工作，内部开关管工作于开关状态，其脉冲电流在T2各个绕组产生感应电压。
    其中T2的热端⑤-④绕组感应电压经R10、D8、EC9整流滤波后，产生VCC电压，该电压分为两路：一路送到开／关机控制电路Q9的c极，控制后产生PFC-VCC电压，为主电源驱动电路U7供电；另一路经R14、ZD1、D7稳压后，产生VauxD电压，为U1的⑦脚提供工作电压，替换下内部启动电压，维持U1工作。
    T2次级冷端①-②／③绕组感应电压，经D3整流、EC3、EC4、L2、EC5组成的二式滤波器滤波后，形成＋5VSB电压，一是为电源板的稳压、待机控制电路和保护电路提供电源，二是通过连接器CON4的⑧脚向主电路板的微处理器控制系统提供电源；三是经过开／关机电路Q2、Q1控制后输出5V电压，为主板小信号处理电路供电。
    （3）稳压控制电路
    副开关电源的稳压电路通过取样电路R24与R35、R36分压，对输出的＋5VSTB电压取样后送给误差放大器U4（TL431），比较后输出误差信号，通过光电耦合器U3（EL817）对厚膜电路U1l ICE3BO565）的②脚电压进行控制，调整U1内开关管激励方波的脉宽，使输出5V电压稳定。
    当输出的＋5VSTB升高时，经上述取样电阻分压所得的电压也随之升高，即U4的R极电压升高，经U4比较放大后K极电压下降，即U3的②脚电压下降；同时，升高的十5VSTB电压通过R19使U3的①脚电压升高，①、②脚内部的发光二极管发光增强，使U3的③、④脚间的光敏三极管导通程度加深，其c、e极间等效电阻减小，则U1的②脚反馈电压田下降，在芯片内部PWM控制器的作用下，U1内部MOSFET开关管导通时间变短，则开关电源输出电压下降，从而达到稳压的目的。若输出的＋5VSTB电压下降，其稳压过程与上述相反。
    （4）U1内部保护电路
    U1的③脚接内部开关管S极，外接R31、R31A、R31B为开关管过流电流采样电阻，当内部开关管电流过大时，在R31、R31A、R31B两端产生的电压降升高，③脚内部过流保护电路启动，副开关电源停止工作；U1的①脚外接防冲击电容C13，防止因冲击电流造成U1损坏；U1的内部设有过压、过热保护电路，当U1的供电电压或输出电压过高、温度过热时，也会采取保护措施，副开关电源停止工作。
