创维LED液晶彩电采用的715G5593-P02-000-002M电源板，为开关电源与背光灯二合一板，其中开关电源电路采用STR -A6069H +LD7591 GS ＋LCS70OLG-TL组合方案，输出5.2V、＋24V、＋12V电压；LED背光灯振荡驱动电路采用PF7001S，对24V供电升压后为6条LED灯’串供电。同类电源板还有715G5593 -P01 -000 -0025和715G5593 -P03 -000-002M等，应用于创维32E7CRN等LED液晶彩电中。

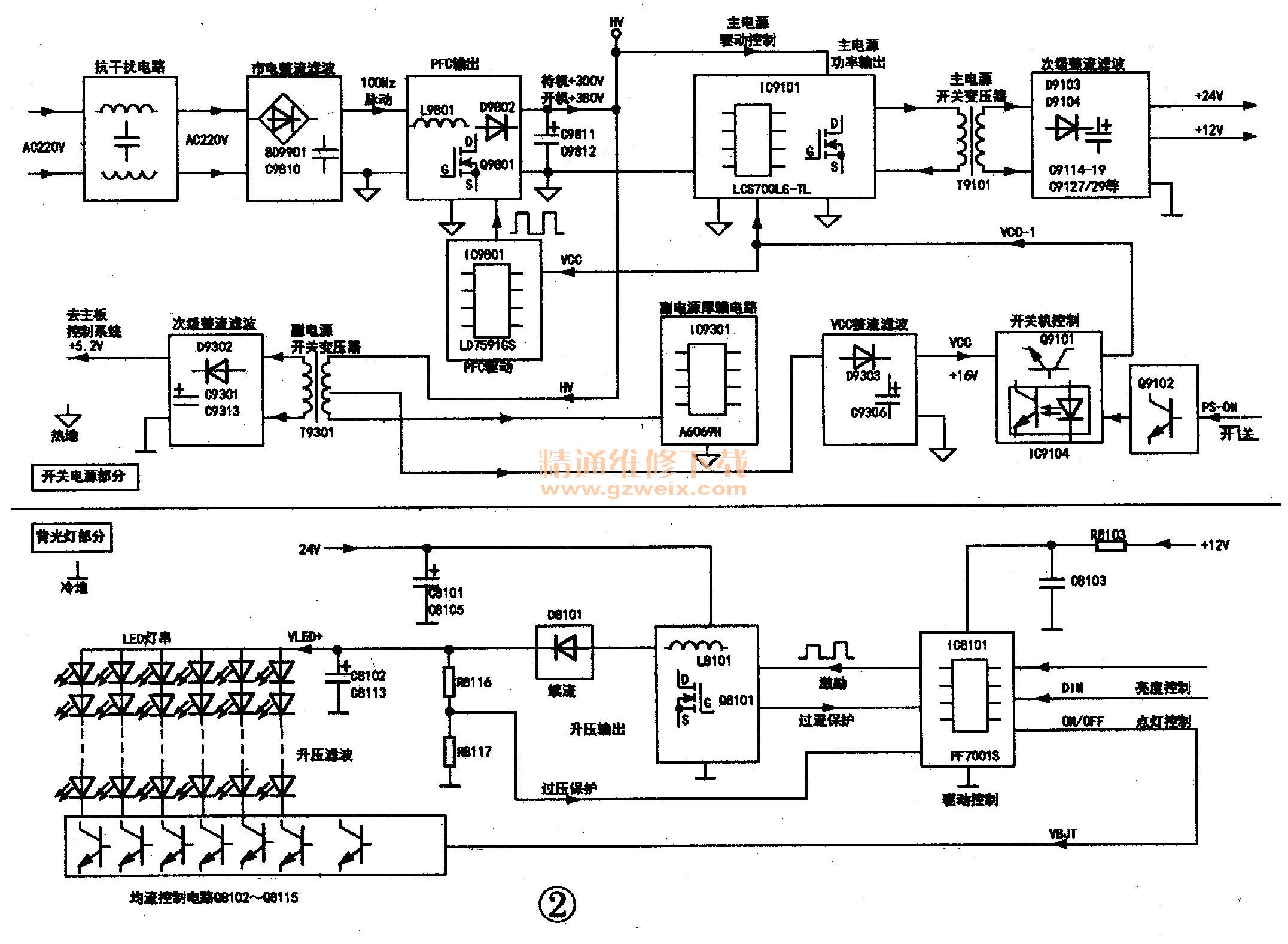

    该二合一板实物图解见图1所示，电路组成框图见图2所示。由开关电源电路和LED背光灯驱动电路两部分组成。

    一、电源电路原理详解
    该机的开关电源由三部分组成：一是以集成电路STR-A6069H（IC9301）为核心组成的副开关电源，产生＋5.2V和＋16V电压，＋5.2V为主板控制系统供电，＋16V电压经开关机电路控制后产生VCC-1电压，为PFC和主电源驱动电路供电；二是以集成电路LD7591GS（IC9801）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主、副开关电源电路供电；三是以厚膜电路LCS7001LG-TL（IC9101）为核心组成的主开关电源，产生＋24V、＋12V电压，为LED背光灯驱动电路和主板等负载电路供电。
    1.抗干扰和市电整流滤波电路
    抗干扰和市电整流滤波电路见图3所示，AC220V电压经熔断器F9901输入到由C9901 -C9907、L9901、L9902组成的两级滤波电路，利用它滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网。

    AC220V市电经抗干扰电路低通滤波网络，滤除市电中的高频干扰信号后，经BD9901全桥整流、C9801滤波后，输出约300V的脉动电压，该电压送往PFC电路。
  RV9901为压敏电阻，市电正常时，RV9901相当于开路，不影响电源电路正常工作；一旦市电升高使它的峰值电压超过RV990.1的耐压后，RV9901击穿短路，使F9901过电流熔断，以避免市电滤波和PFC电路的元器件过电压损坏；NR9901为限流电阻，限制开机瞬间的冲击电流。
    2.PFC电路
    该机的有源PFC电路如图4所示，其中IC9801功率因数校正控制器采用LD7591 GS，与大功率场效应开关管Q9801和变压器储能电感L9801、整流滤波电路D9802、C9811、C9812等外部元件，组成并联型PFC电路。遥控开机后功率因数校正输出电压B＋为380V，待机时PFC电路未启动，输出电压B＋为＋300V。

   （1）LD7591GS简介

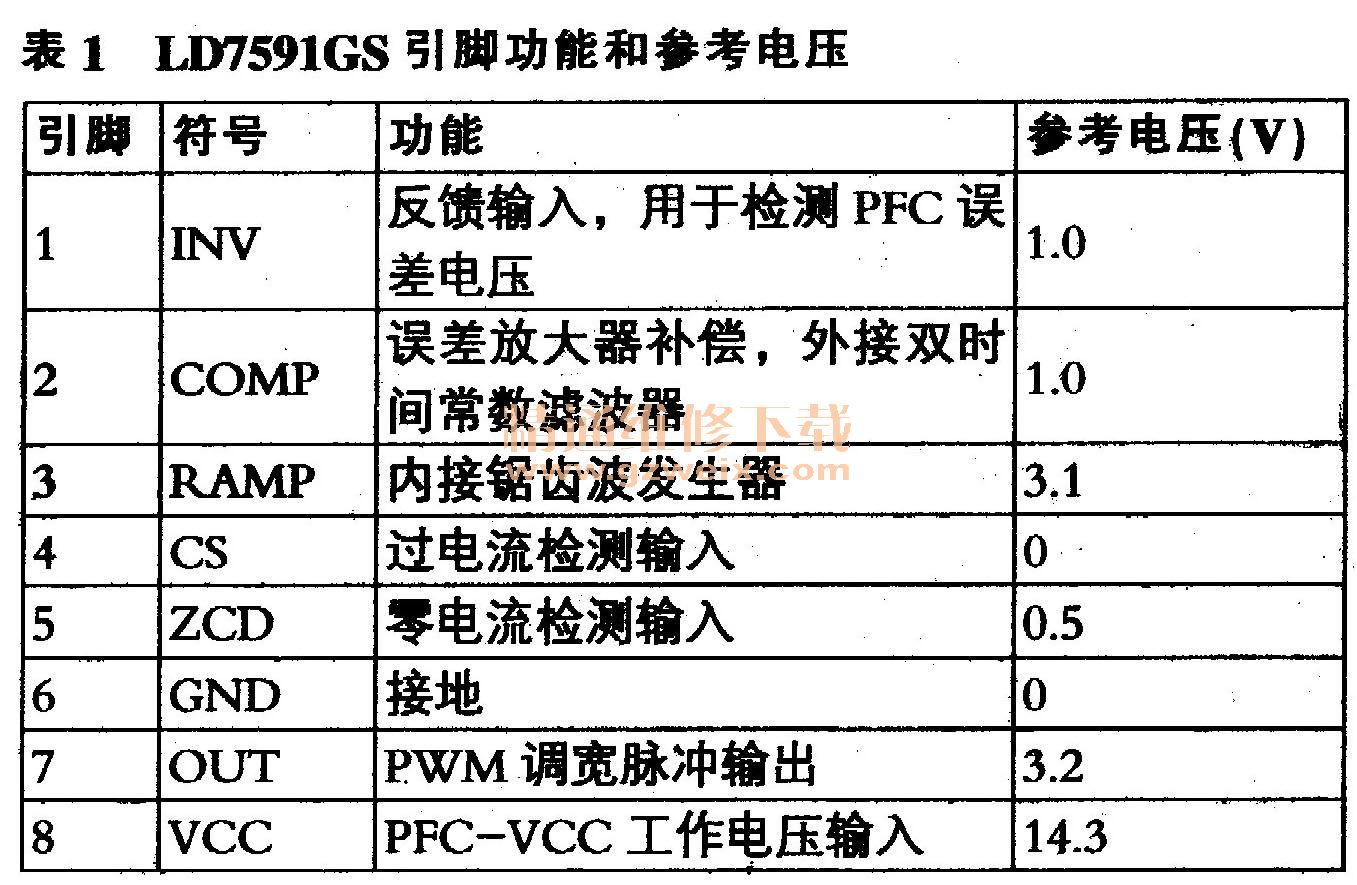

    LD7591 GS是一种PWM脉冲宽度控制器，主要用于PFC电路，内设内部偏置与参考电压发生器、锯齿波发生器、前沿消隐、误差放大电路、驱动输出电路，并具有过电压保护、欠电压保护、过电流保护功能。LD7591 GS引脚功能和参考电压见表1。
