TCL MS82S机芯液晶电视调试说明
来源:本站整理  作者:佚名  2015-11-18 10:03:31

    LCD液晶电视集电视、电脑显示功能于一身,具有高显示品质及体积小、重量轻等优点,同时具有省电及无辐射等特性。
    其工厂菜单分为:工厂调试菜单、研发设计菜单、售后服务菜单和酒店调试菜单。工厂调试菜单供工厂生产、调试时使用。研发设计菜单仅供研发使用,生产时不能随意改动。售后服务菜单显示产品信息。
    一、工厂调试菜单
    1.工厂调试菜单进入方法
    方法一:TV信源下,按遥控器“菜单”键进入用户菜单,将光标停在对比度一项上,然后依次按遥控器数字键“9、7、3、5”。
    方法二:直接按回看键(工厂菜单中FACTORY,FAC HOTKEY为ON时有效)
    注:初次升级后,需要开、关电源一次,确保EEPROM数据正常。
    2.工厂调试菜单各项内容说明

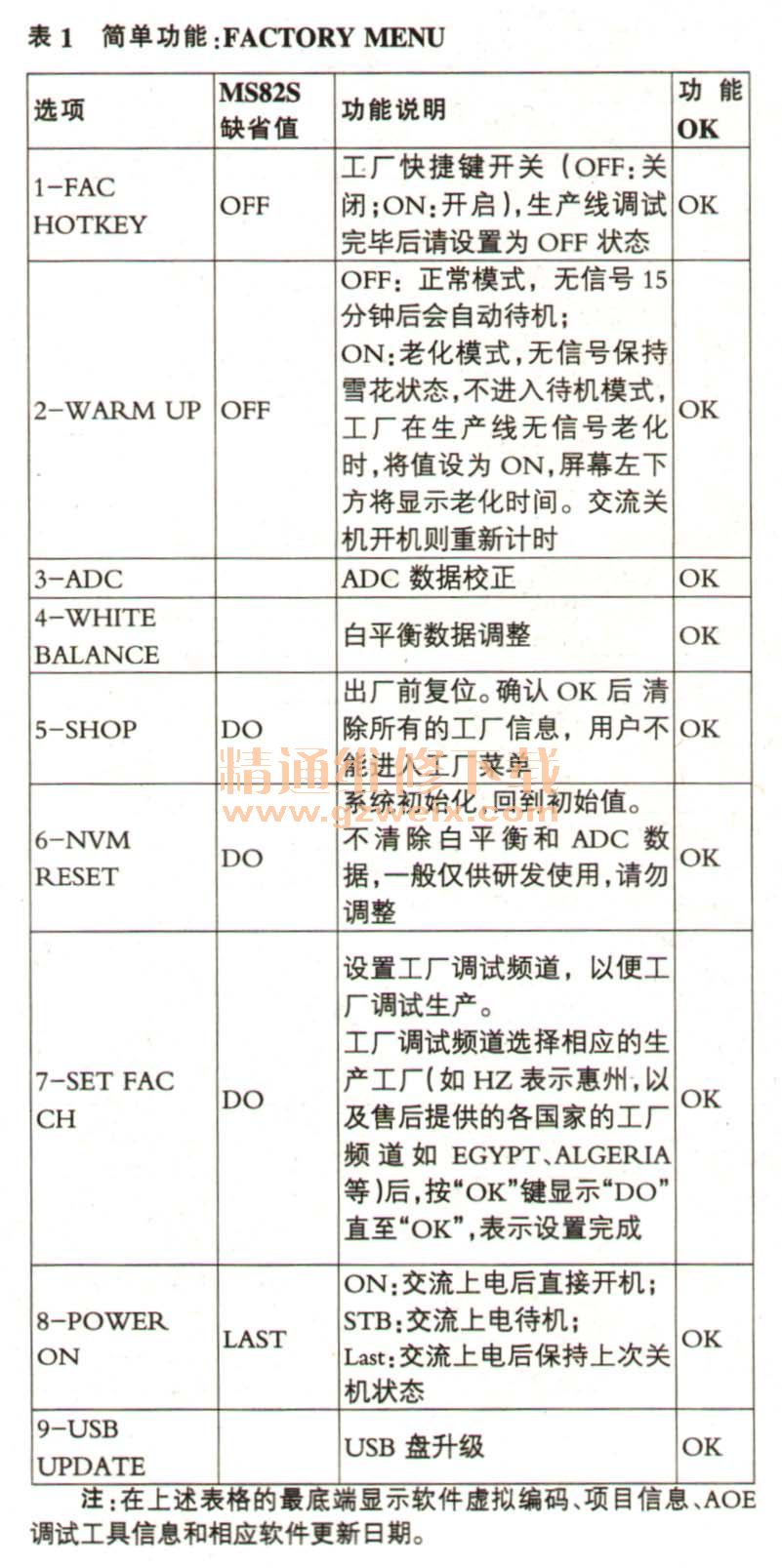

    有些不影响当前生产的选项的功能软件尚未加入,请参照表1中“功能OK”一项,OK代表可以使用。

    ADC功能:信号通道的参数调整(见表2)。

    WHITE BAL ANCE功能(见表3):色温调试(LCD参考色坐标:X=280,Y=290;LED参考色坐标:X=282,Y=302)。

    二、研发设计菜单
   1.进入方法
    方法一:按遥控器“菜单”键进入用户菜单,将光标停在对比度一项上,然后依次按遥控器数字键“1、9、5、0”。
    方法二:直接按回看键(设置菜单中DESIGN MENU,DESIGN KEY为ON时有效)
    2.研发设计菜单内容说明(见表4)

    SHOP INIT 功能见表5。

    PARAM SETTING 设置见表6。

    三、SERVICE MENU 售后服务菜单
    1.售后菜单的进入方法
    方法一:在DESIGN MENU下,直接进入SERVICE MENU。

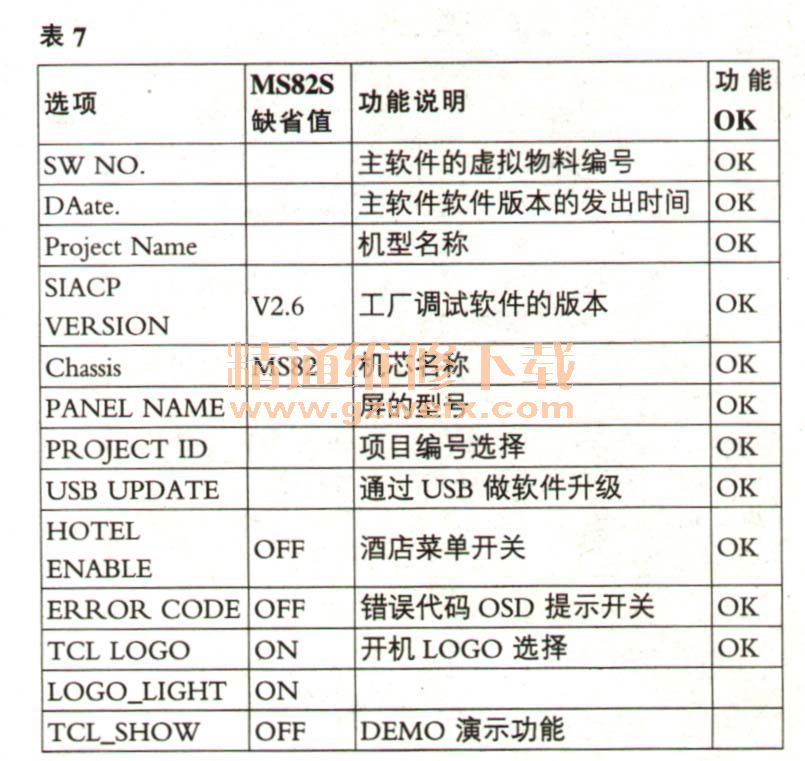

    方法二:开机状态,按遥控器“菜单”键进入用户菜单,将光标停在对比度一项上,然后依次按遥控器数字键“9、7、0、5”,进入售后模式,屏幕显示售后服务主菜单内容说明(见表7);

    四、程序的烧录和数据的抄写
    1. ISP(在线系统编程)
    ISP=In System Programming,在线系统编程。
    MS82S系列机芯的主板软件升级可通过电脑的并口(专用工具,电视端接VGA口)或USB口(专用工具,电视端接主板的VGA口)进行ISP。请注意,其ISP功能仅建议工厂在升级软件时使用。
烧写软件用ISP_Tool_ V4.4.5.0以上版本,调试软件用MSTV_Tool_ V3.962版本。
    2.生产前IC的烧录和抄写
    生产前需用“ALL-11”型或类似烧写器对IC进行烧录和抄写。
    主板软件需用专用工具才能ISP,一般采用在线升级的方式。
    五、需抄写软件和数据的元件清单
    需抄写软件IC清单见表8(此处只列出主板上的需抄写IC)。
