（4）主开关电源
    TCL LED液晶彩电用PE301 CO电源板中主开关电源电路如图4-12所示，由驱动控制电路U401（L6599），大功率MOSFET开关管QW3、QW4，开关变压器TS1、TS2，取样误差放大电路U402，光电耦合器PC2等元件组成。将380V供电转换为24V/1．5A和24V/8. 5A电压，为主板、背光灯板等负载电路供电。

    ①L6599简介L6599是ST公司开发制造的开关电源驱动控制电路，其内部电路方框图如图4-13所示，内含VCO振荡器、逻辑控制电路、误差放大电路、驱动逻辑电路、高端驱动和低端驱动电路等，具有过流保护、过压保护功能。采用SO-16N贴片封装，部分采用双排直插的DIP16封装。L6599具有为两个栅驱动器提供一个输出电流0.6A和输入电流1. 2A的典型峰值电流处理能力，支持最高500kHz高频开关电源设计。L6599引脚功能和维修参考数据见表4-4。



    ②启动工作过程遥控开机后，PFC电路输出的380V的VBUS电压为半桥式输出电路MOSFET开关管QW3、QW4供电；同时开关机VCC控制电路 Q201导通，VC电压经Q408、D411稳压控制后产生的12V的VCC1电压送到U401的12脚，U401开始工作，从U401的11和15脚输出脉冲信号，去控制QW3和QW4轮流导通和截止。当QW3导通的时候，QW4截止。此时PFC输出的380V电压流过QW3后，经TS1的5～2绕组和TS26的5-2绕组后流出，经过C406、L403到地。在QW3截止、QW4导通的时候，C406上的电荷进入TS2的2～5绕组和TS1的2～5绕组，流出后再经过QW4到地。在QW3和QW4轮流导通和截止的过程中，在开关变压器TS1、TS2的各个绕组产生感应电压。
    开关变压器TS1、TS2的次级绕组感应电压经DS2/A、DS3/A整流后，由两路滤波电路滤波后输出：一路经L402、C417滤波后，输出24V/1. 5A电压；另一路经C411/A、C412/A、L401、C413、C414组成的二式滤波器滤波后，输出24V/8. 5A电压，为主板和背光灯板等负载电路供电。R424/A为过流保护取样电阻，B点电压送到过流保护电路。
    ③稳压控制电路通过取样电阻R428、R430、R429对24V电压取样检测，将这个取样检测信号送到U402（TL431）的1脚，控制流过光耦PC2初级的1、2脚的电流，光耦PC2的次级4、3脚导通，从而控制U401的4脚（反馈脚），形成对U401的输出控制，输出稳定的24V电压。

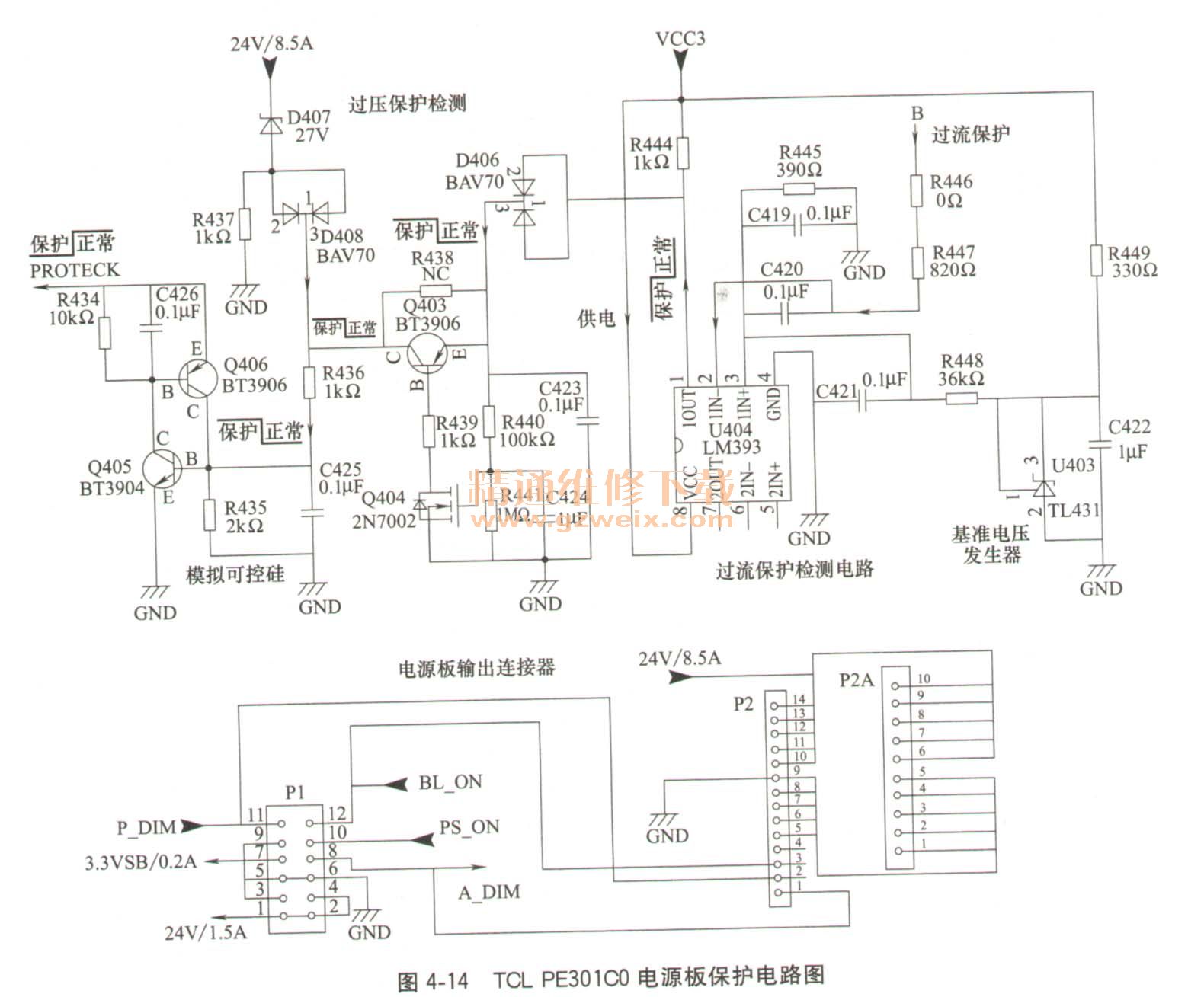

    4（D 24V过压保护电路过压保护电路如图4-14所示。由稳压管D407，模拟可控硅Q405、Q406组成。当出现24V过压时，电压超过D407的稳压值27V后，D407被击穿，击穿电流
    ⑤ 24V过流保护电路过流保护电路如图4-14所示。由运算放大器U404（LM393）、场效应管Q404、三极管Q403和模拟可控硅Q405、Q406组成。主电源TS1、TS2的次级输出回路外接的R424/A为24V过流检测电阻，其左端产生的检测电压B送到U404的2脚。当24V发生过流故障，B电压异常，比较器U404触发，1脚输出高电平，经过D406给C423充电，当C423充满的时候Q404导通，然后Q403导通，Q405和Q406也导通，将PC3的1脚电位拉低，使机器进入待机状态，保护PWM电路。
