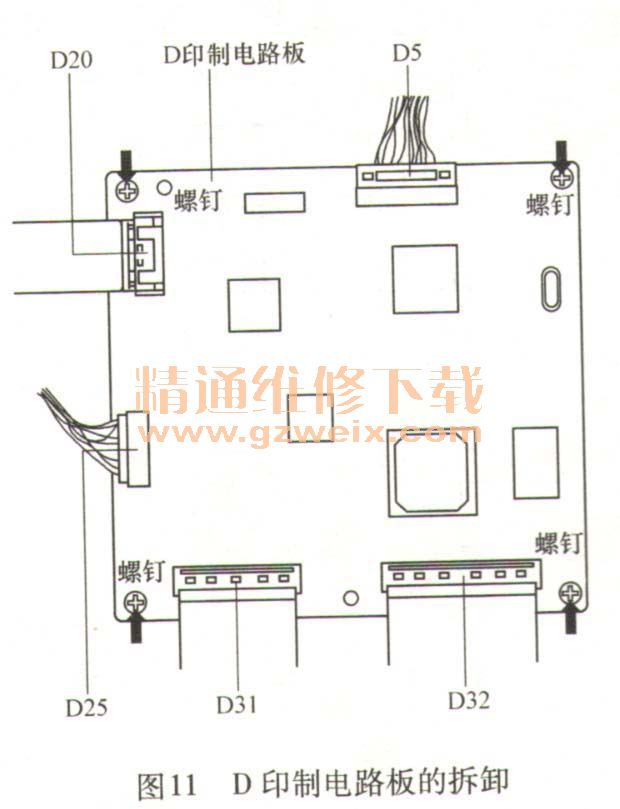

8) D印制电路板的拆卸。取下调谐器组件;断开连接件(D5、D25);断开柔性电缆(D20、D31、D32);拧下4颗螺钉并取下D印制电路板,如图11所示。

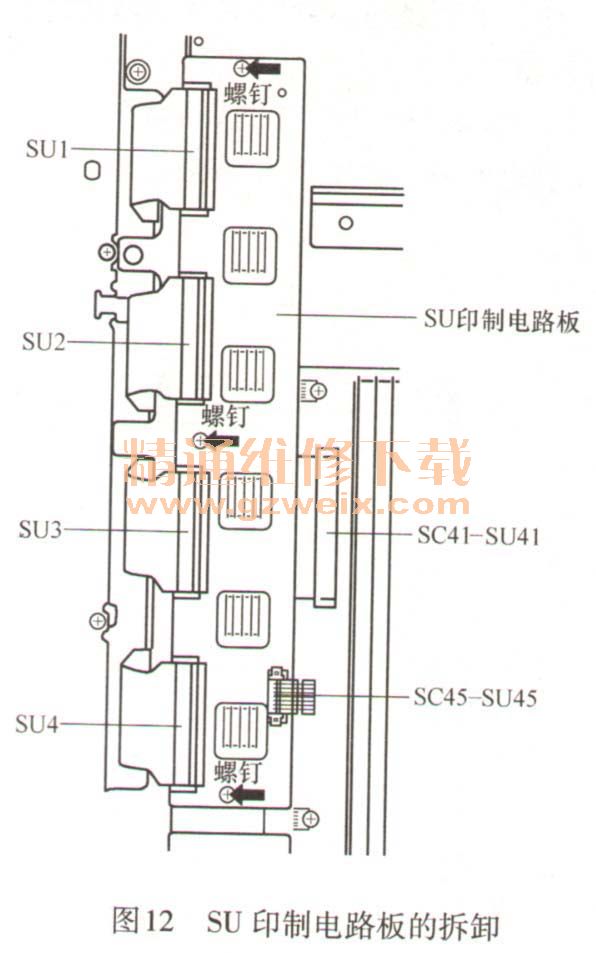

9) SU印制电路板的拆卸。拧下3颗螺钉;断开连接至SU印制电路板的柔性电缆(SU1、 SU2、SU3、SU4),并取下桥接器(SC45-SU45);将SU印制电路板移到左边,并与SC板的连接件(SC41-SU41)断开,取下SU印制电路板,如图12所示。

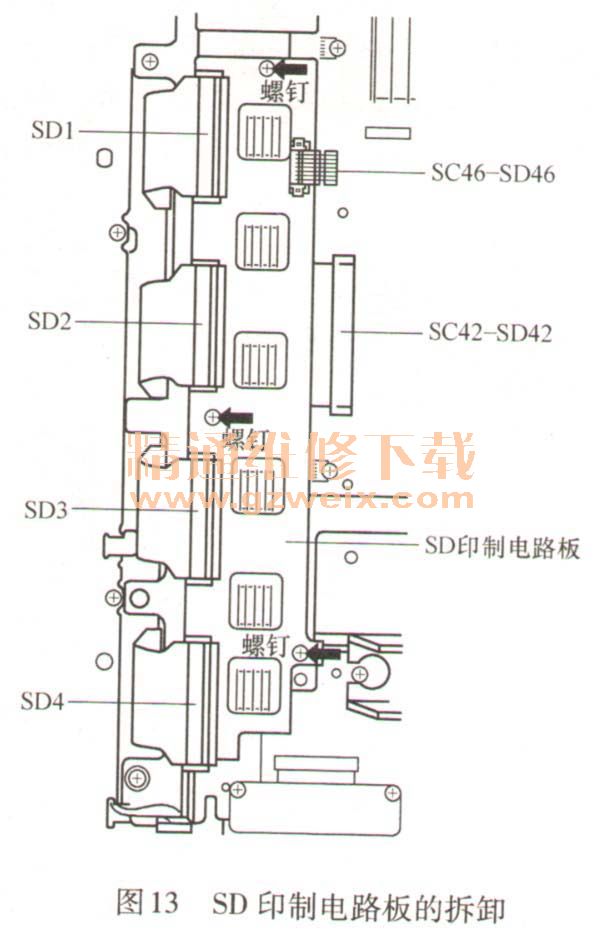

10) SD印制电路板的拆卸。拧下3颗螺钉;断开连接至SD印制电路板的柔性电缆(SD1、SD2、SD3、SD4),并取下桥接器(SC46-SU46);将SD印制电路板移到左边,并与SC板的连接件(SC42-SD42);断开,取下D印制电路板,如图13所示。

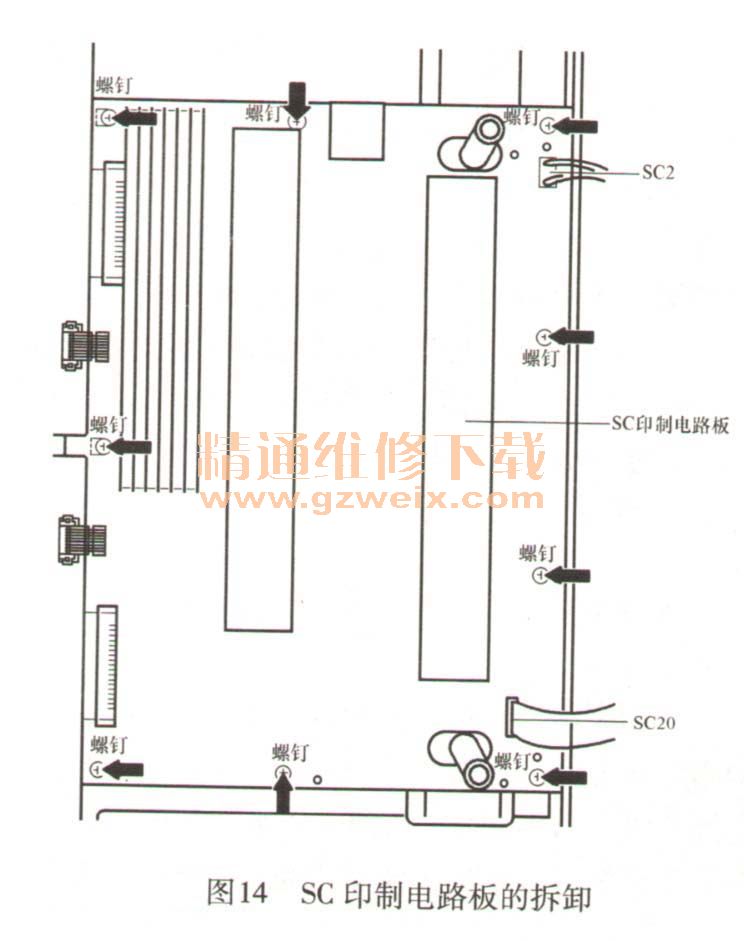

11) SC印制电路板的拆卸。卸下SU印制电路板和SD印制电路板;松开线夹,取下电缆;断开连接件(SC2);断开柔性电缆(SC20);拧下9颗螺钉,并取下SC印制电路板,如图14所示。

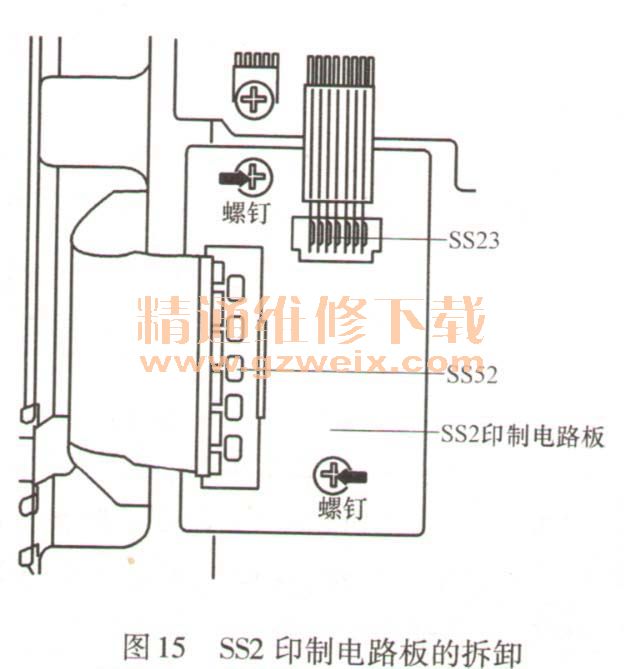

12) SS2印制电路板的拆卸。断开连接件(SS23),并断开柔性电缆(SS52);拧下2颗螺钉,并取下SS2印制电路板,如图15所示。

13) SS3印制电路板的拆卸。断开连接件(SS24),并断开柔性电缆(SS57);拧下2颗螺钉,并取下SS3印制电路板,如图16所示。

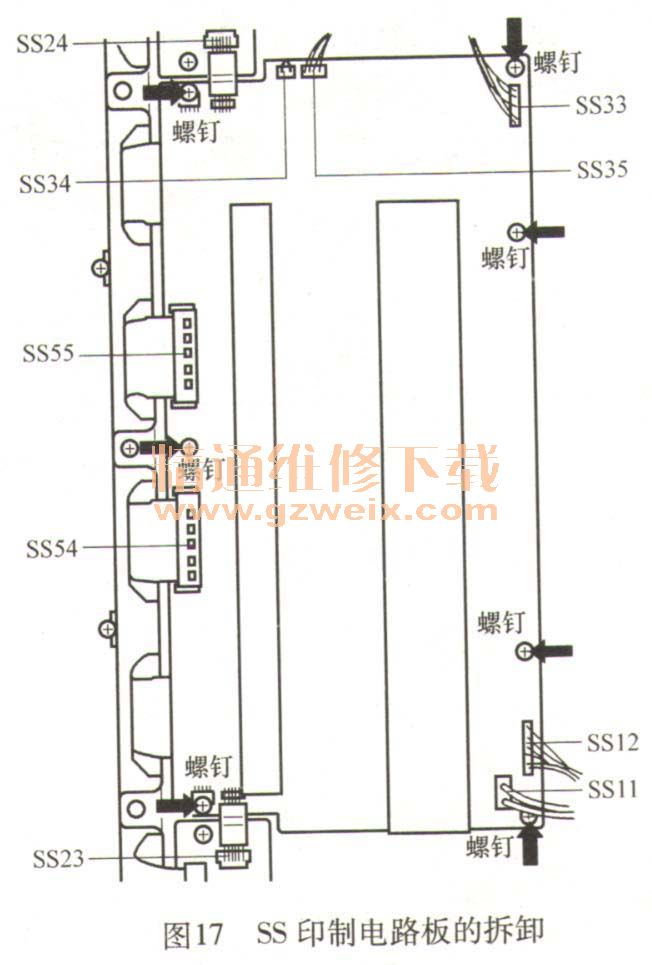

14) SS印制电路板的拆卸。断开连接件(SS11、SS12、SS23、SS24、SS33、SS34、SS35);断开柔性电缆(SS54和SS55);拧下7颗螺钉,并取下ss印制电路板,如图17所示。

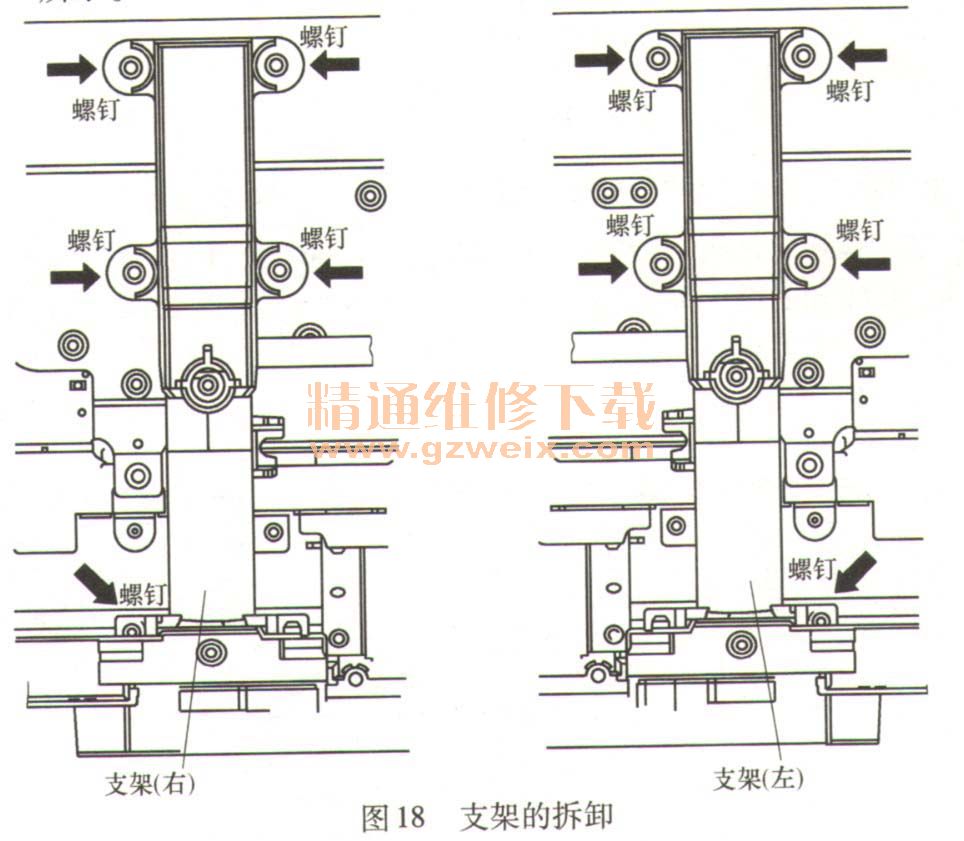

15)支架的拆卸。将等离子显示屏从维修支架上取下,将显示屏朝下放置在桌子(铺有软布)的表面上;拧下支架(左、右)上的5颗固定螺钉,并取下支架(左、右),如图18所示。
