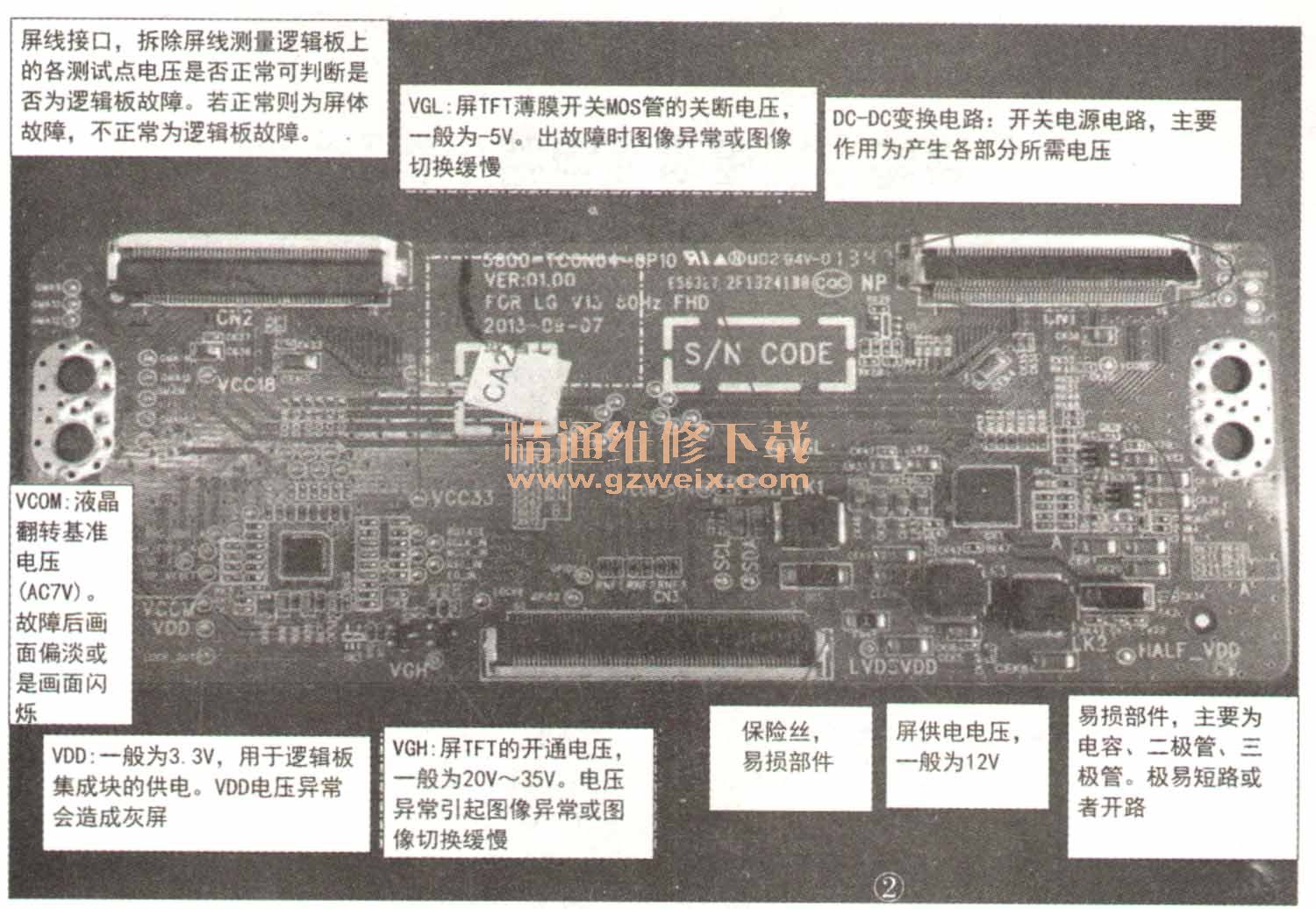

四、逻辑板实物图及主要供电的作用
    1.逻辑板（TCON板）电压分析
   （1）VDD电压：一般为3.3V，用于T-CON板集成块的供电；
   （2）VGL电压：屏TFT薄膜开关MOs管的关断电压，一般为－5V；
   （3）VGH电压：屏TFT的开通电压，一般为20V～35V；
   （4）VDA电压：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；
   （5）Vcom电压：屏公共电极电压（伽马校正电压最大值的1/2）。
    注意：不同的屏VGL、VGH电压值不同。以上任一电压有问题都会出现相关的图像故障，属故障多发部位。
    2．逻辑板的控制电压
   （1）LVDS-SEL ： LVDS格式识别脚即VESA/JEDIA格式控制脚。对应不同的屏该脚电平不一致，一般高电平时默认JEDIA，低电平时默认VESA，除三星屏外绝大部分默认VESA。
   （2）BIT-SEL屏BIT数控制，仅对高清屏而言。有些屏灰度等级用8BIT模式再现，也能工作在10BIT显示模式下，BIT-SEL就是用来控制屏的BIT数工作状态的。

    五、逻辑板的检修思路
    1．粗查检查步骤
   （1）外观检查看主要芯片、电源IC、滤波电容等易损元件是否存在烧黑或表面颜色异常。
   （2）测量各供电测试点是否存在短路、阻值变小。
   （3）测各供电测试点电压是否正常（知电源供电Vcc5V/ 12V；主芯片3.3V、2.5V、1.8V、1.2V等；VAA电压14V ；VGH电压20V～V ；VGL电压-5V等）。
   （4）测IC信号线LVDS对地阻值、DDR与主芯片之间数据交换是否有不良。
   （5）检查各连接线排插（屏线与逻辑板、逻辑板与屏之间）是否存在接触不良。
    2．细查检修流程
   （1）首先检测屏供电是否正常，确认是否有12V输入。若无，先检测保险电阻好坏，12V不正常查看屏线接口和屏线，判断方法：轻按屏线，如画面出现异常，则大体可判断为屏线或屏线接口问题，检测屏线或者板供电是否正常。确认12V是否对地短路，可断开FP1确定。
   （2）确认屏供电正常后，取下逻辑板到屏的连接线，测量各供电测试点电压是否正常：如VDD、VGH、VGL、VCom、VDA。若电压正常则可判断为屏体故障，需检测屏体，若不正常为逻辑板故障，按以下方法检测逻辑板。
   （3）逻辑板检测：发现各供电测试点电压异常时，先测量大电容、三极管、二极管是否有短路或者开路问题，测量阻值是否有变小等现象。若无以上现象，一般是开关电源集成电路出现问题。
   （4）VDA电压异常检修：取下逻辑板到屏的连接线，若VDA恢复正常，一般是屏线和屏线接口有针脚短路导致。要判断PCB板VDA测试点对地电阻是否短路，可断开后面COF对应的电容，若测量VDA对地电阻恢复正常，则对应的电容漏电，若不正常，可确认屏体上COF驱动电路有故障，只能更换屏体了。若VDA仍不正常，则确认DC/DC电源电路有问题。
    3．检修实例
    故障现象1：屏幕上出现很规则的竖条（有无信号均出现）。
    故障分析：根据故障现象，判断故障范围应是逻辑板到屏电路异常导致，包含软件及硬件。
    故障检修：为了准确判断软硬件的故障，仔细观察黑屏状态下屏幕的现象，一般有两种情况：一是黑屏时屏幕偏红或偏绿，属于逻辑板故障或屏线接触不良；二是黑屏时正常，属于主程序或屏参不对导致。经观察，此故障属于第一类。本着先易后难的检修原则，轻轻碰触屏线瞬间竖条消失，说明屏线接触不良或损坏，重新封胶固定一下屏线，屏幕恢复正常。老化一段时间后，屏幕再次出现竖条，说明屏线已损坏，重新换用一条新屏线，老化一天，未出现问题，故障排除。
