2．故障检修步骤与方法
    第一步：仔细观察条纹的位里及具体内容。
    若条纹位皿固定，且内容与当前的信号源种类、图像内容无关，则可判定故障部位在液晶屏中。若条纹位置不固定，或者条纹内容不断变化，或者条纹时有时无，则进行下一步检查。
    对于TAB、COF排线接触不良引起的竖线、竖带或横线、横带故障，若要彻底消除接触不良现象，则需用专用的设备进行热压焊处理（即常说的“压屏”）。在实际的应急维修中，可采用下述方法进行处理：
    先拆下液晶屏面框，用手轻轻按压行、列驱动电路的COF线的线头位置，如横线或竖线消失，则说明故障原因确是COF线的线头接触不良。接下来找一块包装用的避震泡沫垫，剪成一个长条，其长度比软排线连接处稍长一点，厚度比软排线与铁皮边框之间的距离略厚一点，然后将该泡沫垫放在软排线上面，如图21所示，最后一手压住泡沫垫一手将边框盖上去，利用边框把泡沫垫压在软排线上。由于泡沫垫在挤压后有向外的弹力，则对COF线的线头施加了一个压力，使其接触趋于正常。此法操作简单，但有时需多次调整泡沫垫的厚度，才能让故障现象消失。

    第二步：检查上屏线的插头及逻辑板电路。
    先检查上屏线的插头接触是否良好，可用手轻轻碰触上屏线，看竖条有无变化，若有变化，则是上屏线接触不良，其接触不良部位多在与逻辑板相连一侧的金属触点上，如图22所示。

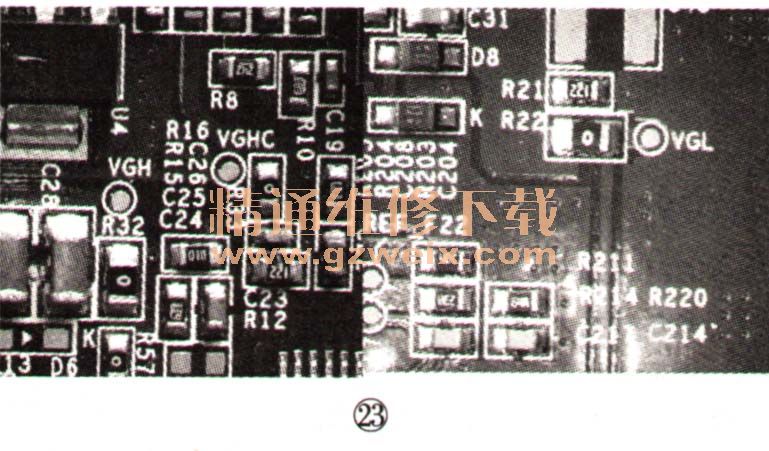

    接下来检查逻辑板上的时序控制芯片及其外围电路有无虚焊现象，然后测A逻辑板上各IC的供电电压（标注为VDD、VDA等）及VGH、VGL电压是否正常，尤其是VGH、VGL电压，如图23所示。若测得逻辑板上某电压不正常，则检查该电压的形成电路与负载；若电压均正常，则进行下一步检查。

    提示：若液晶彩电在热机时图像上才出现彩色干扰线或色斑，或者字符、台标等图像内容位置发生偏移，这时可先对逻辑板上的时序控制芯片及其外围电路进行补焊，以防止其在热机时接触不良。
    第三步：测量主板上各DC-DC电路的输入、输出电压。
    从实际检修情况看，主板上的DC-DC电路性能不良导致图像上出现条纹的现象较常见，尤其是三端稳压块（如1117系列）。另外，5V、3.3V或2.5V电压滤波电容容量减小也时有发生。
    若检修热机时图像上才出现干扰条纹这类故障，可在故障出现时，用酒精冷却主板及逻辑板上的DC-DC变换块、稳压器及主芯片，观察故障现象有无变化，以便快速判断故障部位。
    第四步：检查DDR存储器及与主芯片之间的通讯电路。
    若DDR存储器性能不良，或与主芯片之间的通讯线路断路或漏电，也有可能会出现竖线、竖条故障。实修时，可先用吹风机加热DDR存储器的通讯电路，然后再检测DDR存储器的供电（含供电滤波电容）、基准电压及外围排阻。
    第五步：查看机器周围是否有干扰源。
    如电视机附近有强电磁辐射的电器在工作，则先停止这些电器工作，看故障现象有无变化。对于机内干扰，可在主板的下方屏体上（塑料材质）贴铝箔纸，或在相关连接线上套上磁环（电源板或背光驱动板产生干扰）。
    为了减轻其他设备对液晶电视的干扰，用于电视机的电源排插应尽可能选用安装有高频滤波元件的优质排插，并且在此排插上不要插入电磁炉、吹风机等设备。
    另外，若电视机内有异响声，则需拆开机器找到异响部位并排除。
    第六步：对电视机进行软件升级。

    四、字符正常、无图像
    该类故障的原因主要有以下三点：一是主板上的上屏信号格式控制电压错误，改变该控制端的电平即可；二是屏参数据错误，重新对电视机进行软件升级；三是主板上的图像解码电路异常，先检查其相关供电，然后更换解码芯片试之。
    综上所述，图像异常故障的检修流程如图24所示。
