（4）过电压保护电路

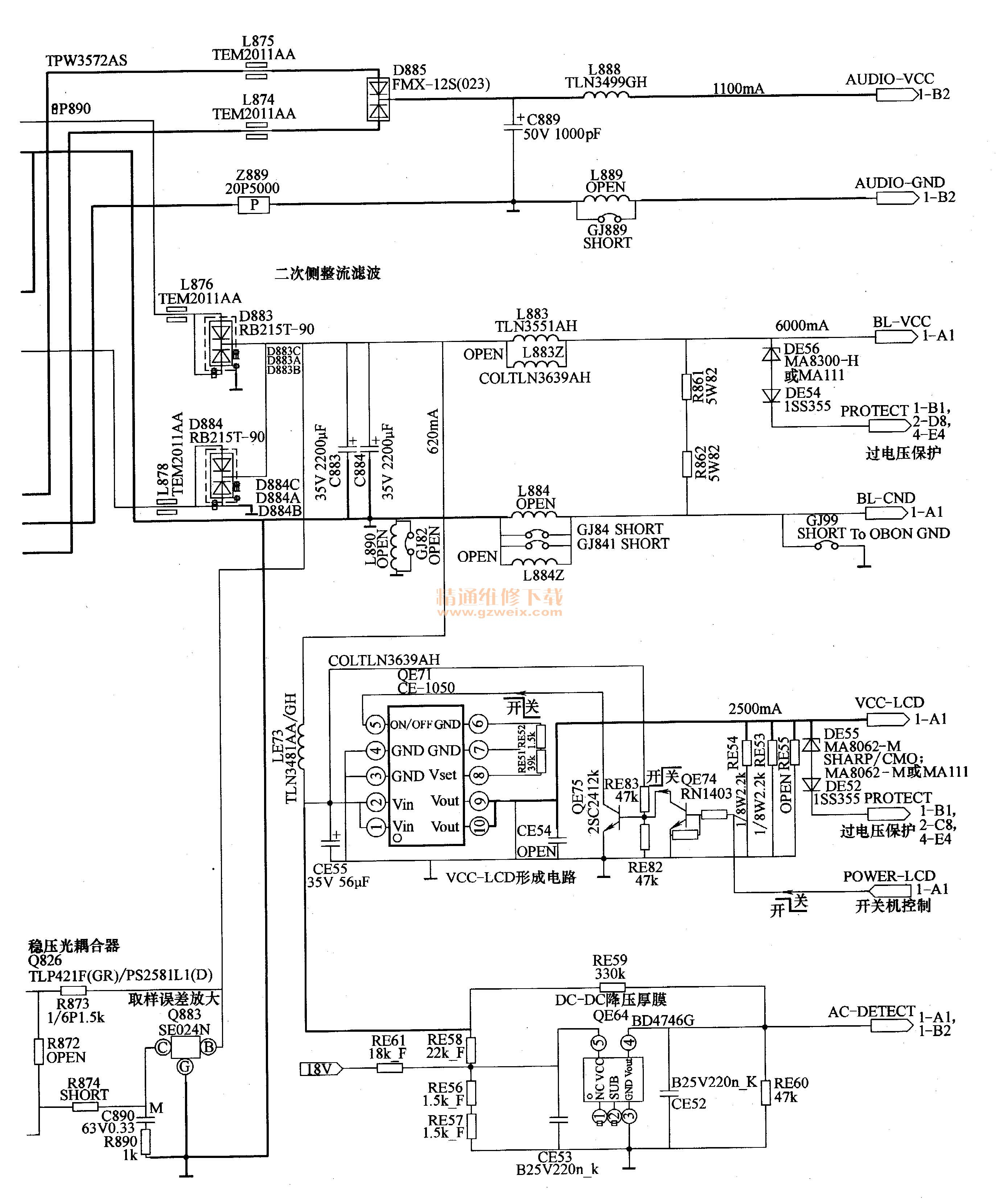

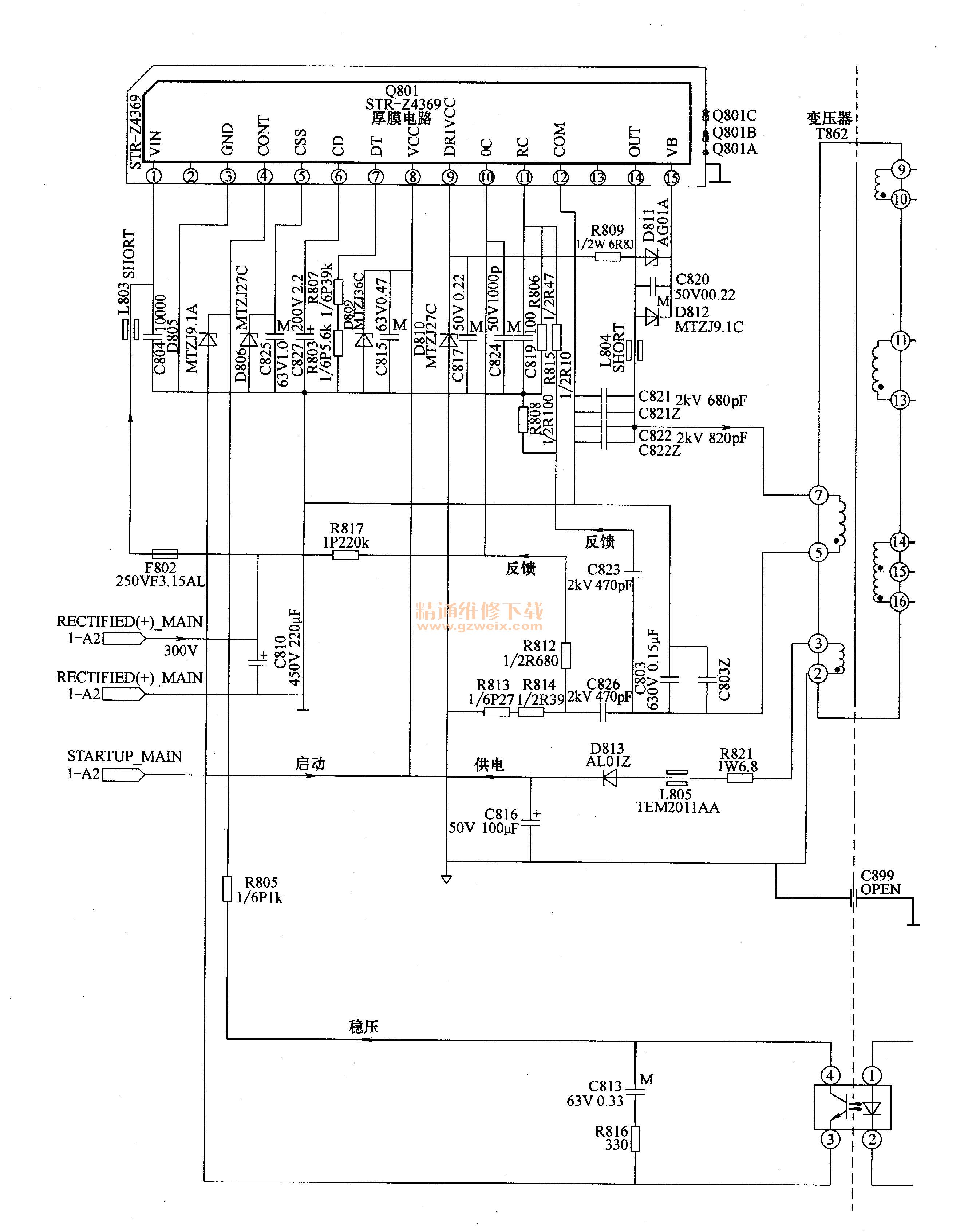

    过电压保护电路由Q853～Q855组成，对主板送到抗干扰和整流滤波板的POWER-SIG开关机电压进行控制。Q853、Q854组成模拟晶闸管电路，Q854的B极经连接器P813A/B的4脚接开关电源板的主电源输出过电压检测电路，如图6-22所示。DE56、DE54对主电源输出的BL-VCC电压进行检测，DE55、DE52对主电源输出的VCC-LCD电压进行检测，当输出的BL-VCC电压超过稳压管DE56的稳压值时，将DE56击穿，通过DE54向Q854的B极送去高电平保护触发电压；当输出的VCC-LC电压超过稳压管DE55的稳压值时，将DE55击穿，通过DE52向Q854的B极送去高电平保护触发电压。Q854和 Q853组成的晶闸管电路导通，Q855导通，将开机高电平的POWER-SIG电压拉低，迫使开关机继电器控制电路Q852、Q851截止，继电器SR81释放，切断主电源的AC 220V供电。


    2．副电源电路

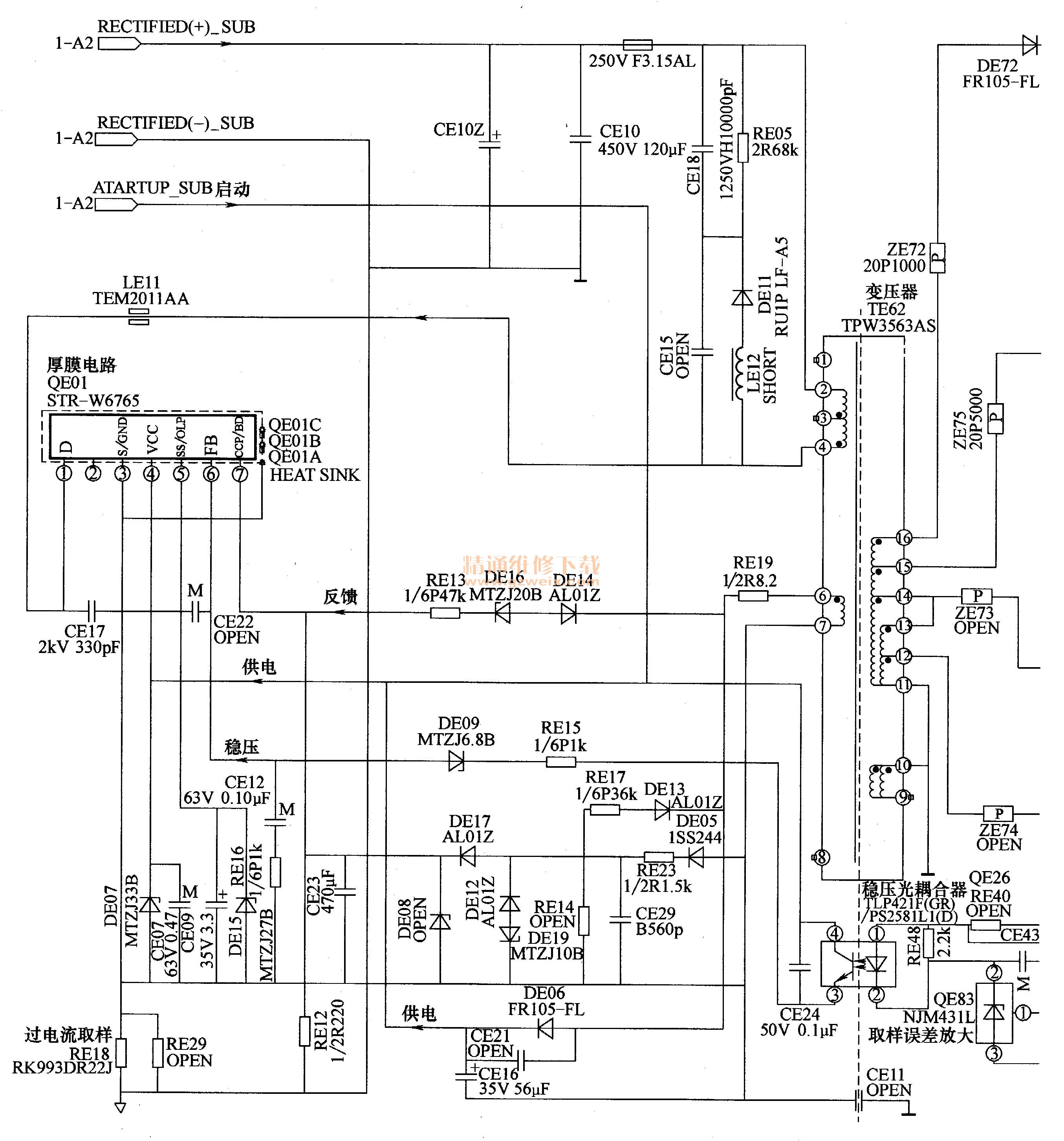

    东芝37 WL55 C液晶彩电电源板的副电源如图6-21所示。由内含振荡驱动和MOSFET开关管的厚膜电路STR-W6765（QE01）、变压器TE62、稳压电路误差放大器NJM431 L（QE83）、光耦合器TLP421 F（GR）/PS2581 L（QE23）为核心组成。


   （1）STR-W6765简介
    STR-W6765是开关电源专用厚膜电路。
   （2）启动工作过程
    AC 220V市电经抗干扰电路滤除干扰脉冲后，一是送到全桥DE01整流后，产生100Hz的脉动电压，该电压经连接器P812A/B的2、4脚送到开关电源板，经CE10滤波后产生300V直流电压，经TE62的一次侧为 QE01的1脚内部MOSFET开关管供电；二是经抗干扰和整流滤波板上的DE02、DE03整流、RE03、RE04降压后，经连接器P812A/B的1脚送到开关电源板，为QE01的4脚提供启动电压，副电源启动工作，QE01内部振荡电路产生的脉冲电压推动内部MOSFET开关管工作于开关状态，其脉冲电流在变压器TE62中产生感应电压。
   （3）输出与供电电路
    TE62二次绕组11-16的感应电压经DE72、CE82整流滤波后，产生40V的直流电压，经主板DC-DC电路降压后，为高频头调谐电路供电；TE62二次绕组11-15的感应电压经DE75、CE85、CE86整流滤波后，产生18V电压，该电压经厚膜电路QE40降压后，产生5V1电压，为主板控制系统供电；TE62二次绕组11-14/11-12的感应电压经DE73、CE83整流滤波后产生的直流电压，经QE93、QE92控制，输出6. 5V3电压；TE62二次绕组11-12
的感应电压经DE77、CE84整流滤波后，产生的直流电压，经厚膜电路QE73降压稳压后输出3. 3V电压，为主板等小信号处理电路供电。
    TE62一次辅助绕组-7的感应电压，一是经DE16、CE16整流滤波后，产生VCC电压，替换下启动电压，为QE01的4脚提供启动后正常工作时的工作电压；二是经DE14、DE16、RE 13向QE01的7脚提供反馈电压，对副电源输出的电压进行检测和监视。
