（5）尖峰吸收电路
    D9103、 R9104～R9107、 C9103组成尖峰吸收电路。当Q9101截止时，T9101的初级绕组中产生反峰电压，尖峰吸收电路将反峰电压泄放掉，避免Q9101过压击穿。另外，Q9101的G极设有D9104、 R9109泄放电路，当Q9101截止时，D9104导通，快速将G、S极间电荷泄放，从而使Q9101快速进入截止状态，以减少损耗。
    2. +5.2V形成电路
    +5.2V电压形成电路以NR111D（IC9351）为核心组成，将＋12V电压降为＋5.2V，为主板控制系统供电。
    （1）NR111D简介

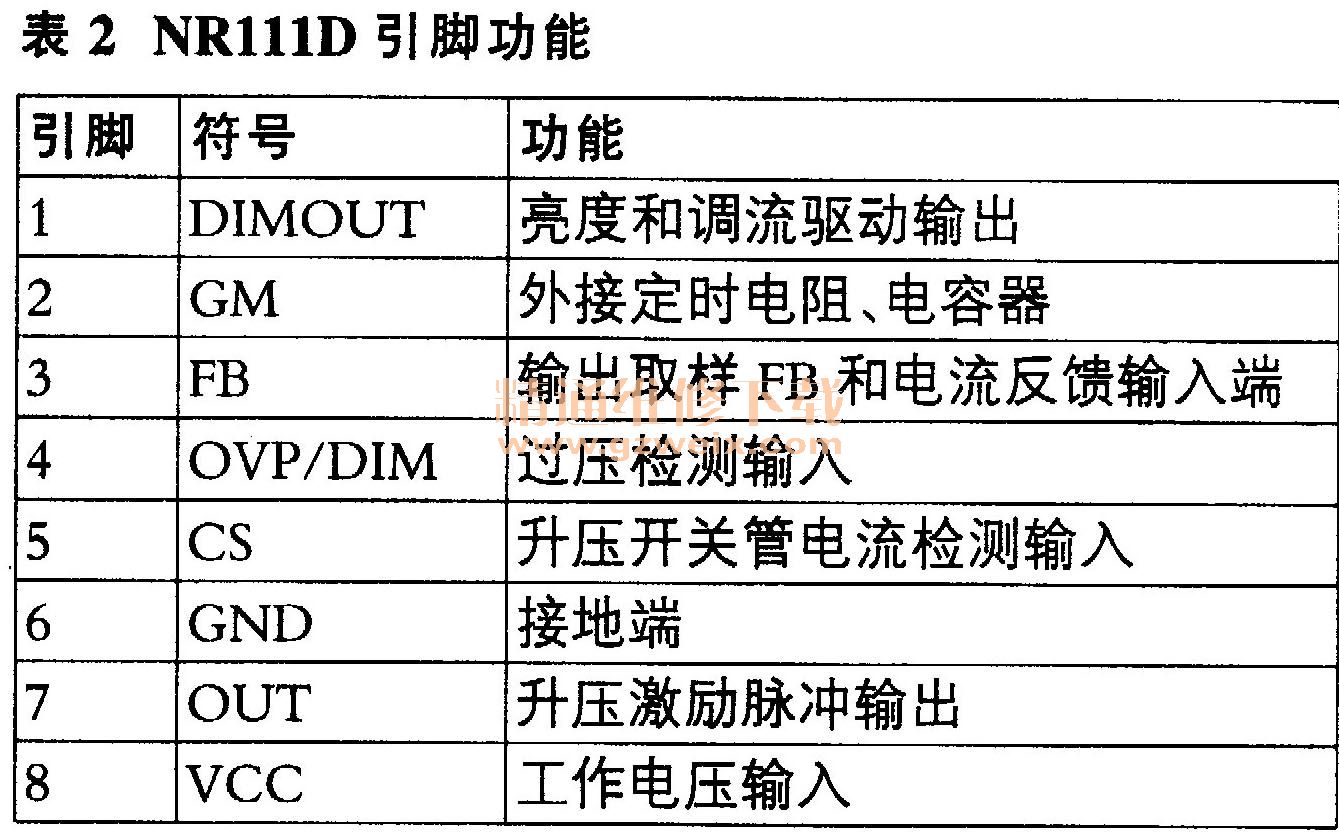

    NR111D是电流模式DC-DC降压集成电路，内含软启动电路、振荡器、脉宽调制逻辑控制电路、驱动放大电路、场效应开关管等，工作电压为6.5V-31V，输出电流4A，工作频率为350kHz、 PWM控制效率高达94%。设有过流保护、欠压锁定、过热保护电路，采用8脚封装形式，引脚功能见表2。

    （2）启动过程
    12V电压为IC9351的②脚提供电源，同时经R9357为⑦脚提供启动电压，IC9351启动工作，内部振荡电路产生的激励脉冲推动内部开关管工作于开／关状态，从③脚输出脉冲电压，在L9301两端储存和释放能量，经C9356、 C9357等滤波后产生+5.2V/2.5A电压。
    （3）稳压控制
    C9356、 C9357两端输出电压经R9358与R9359分压取样，反馈到IC9351的⑤脚FB输入端，经内部电路比较后，产生误差电压，对内部激励脉冲进行调整，稳定输出电压。
    3．开／关机控制电路
    开机时，PS -ON信号为高电平，Q9103导通，Q9102因G极电压拉低而导通，电源输出的＋12VA电压经Q9102输出，产生受控的＋12VO电压，为主板和背光驱动电路供电。待机时，PS-ON信号变为低电平，Q9103、 Q9102截止。
