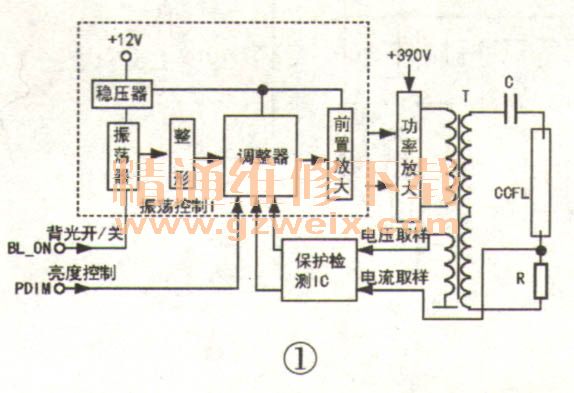

背光板是背光灯驱动电路板的简称，是液晶彩电的重要部件之一，大致分为两类：第一类是较早生产的液晶彩电背光板，驱动CCFL背光灯管（冷阴极荧光灯），基本功能是将电源板送来的＋12V或／+24V或其他电压通过振荡电路（俗称逆变器）升压成＋800V～＋1200V高压，从而将CCFL灯管点亮（此背光板的主要特征是有多个用以升压的小型变压器），如图1所示。第二类是较晚生产的液晶彩电背光板，驱动的背光灯管是发光二极管（LED）。此类背光板的基本任务是将电源板送来的＋24V～＋60V或其他电压通过振荡电路升压成＋90V～＋200V（甚至更高）电压，用以点亮串、并联的LED灯串，如图2所示。从图1、图2可看出，采用CCFL灯管的升压电路用的是升压变压器T，而采用LED管的升压电路用的是升压电感线圈L。另外，采用CCFL灯管的保护检测电路，通常采用分立元件或独立IC完成，而采用发光二极管的保护检测电路，通常在振荡与控制IC内部，且信号取样点也有所不同。但不论哪种背光电路，都包括振荡、升压、背光灯点亮／关闭控制、亮度控制、过流／过压检测、保护及反馈等电路。顺便指出，近年出品的液晶彩电常把背光板与电源板组合在一起，俗称“二合一电源板”；或将背光板与电源板、主板组合在一起，俗称“三合一板”。



    为便于描述，下面以两款用于TCL液晶彩电的背光板为例进行介绍，供参考。

    一、工作原理简述
    1.TCL IPL32L型背光板
    本型背光板有四个相同通道，其中一个通道的电路如图3所示。主电源工作后，输出的＋12V电压送到背光振荡控制块IC10（OZ9976）的电源端15脚。电源PFC电路送出的VBUS1（约＋380V） 、 VBUS2（约＋190V）电压分别加至开关管QH1的D极和升压变压器T4初级绕组①脚。若此时主控芯片MCU的BL-ON（背光灯点亮控制）端与PDIM（亮度调节）端，分别送来高电平及荧屏所需最低占空比PWM信号，背光控制与驱动电路开始工作，IC10①、16脚轮流对外输出开关脉冲信号→开关变压器T3①一②绕组中有交替的脉冲电流流过→T3次级③一④、⑤一⑥绕组中将轮流产生相位相反的感应电压→QH1、 QH2轮流导通或截止→T4初级①一②绕组中有交变电流通过。T4次级③一④、⑤一⑥绕组中产生约1200V左右的感应电压，点亮背光灯管。
