在液晶彩电的主板或逻辑板电路中，常需将一种直流电压降压变换成另一种或多种直流电压，如：将12V电压降为5V，或将5V电压降为2.5V、1.8V、1.26V等电压，这种电路称为降压DC-DC（直流变换成直流）电路。

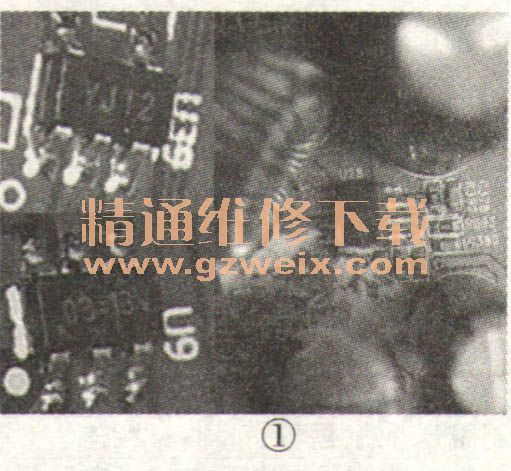

    在这类电路中，按照其变换原理可分为电感开关型、电荷泵型和三端稳压型三大类。在电感开关型中，其DC-DC芯片多采用5脚、6脚或8脚贴片封装，如图1所示。

    一、工作原理简介

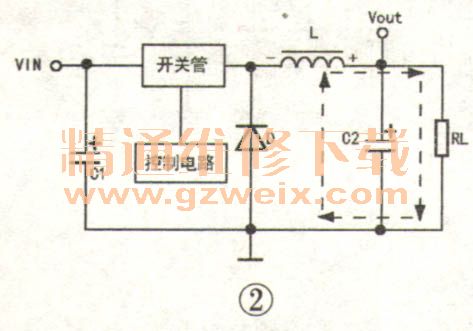

    电感开关型降压DC-DC电路的实质是一个小型开关电源，其原理图如图2所示，VIN、VOUT分别是输入、输出电压，C1、C2为滤波电容，D为续流二极管，R工是后级负载。当开关管导通时，D截止，VIN通过开关管、电感L向RL供电，L储能，即将电能转化为磁能储存起来。

      当开关管截止时，由于L中的电流不能突变，则产生左一右十的感应电压，D导通，L中储存的磁能转化为电能，并供给RL，其电流方向如图2中虚线所示。
    为了说明降压DC-DC芯片的代换要求，下面以常见的S脚贴片封装芯片为例进行说明。由于这类芯片的型号较多、电路形式多样，为方便检测与代换，下面先按照引脚功能相同这一特点进行分类，然后再对这类芯片的主要参数与代换方法进行介绍，供参考。

    二、引脚功能分类
      1 ．ACT4060、ACT4065、ACT4070、MP1410、CX4060
    该类芯片内置功率MOSFET降压稳压器，以及过压、过流、过热保护电路，其引脚功能见表1;具有转换效率高、输出电流大、输入／输出电压范围宽等优点；输出电压的具体值由⑤脚（FB）外接电阻的阻值决定。

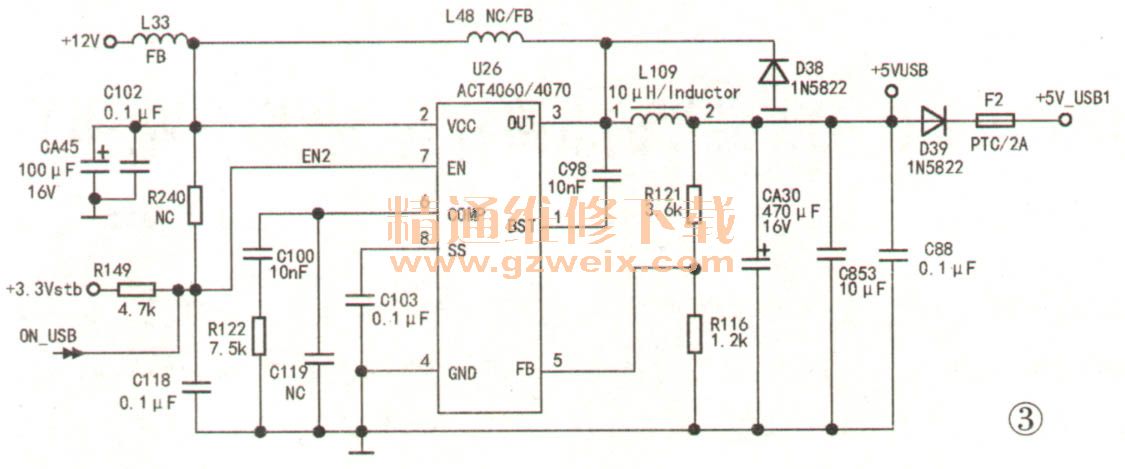

    ACT4060/4070在创维8M18/19机芯液晶彩电中的应用电路如图3所示。
