长虹ZLM75G机芯液晶彩电主板维修图解（中）

来源：家电维修作者：佚名 2019-03-04 09:10:34

PH2 18脚为5V电源端，只有连接HDMI设备后，该脚5V电压才出现，并且一路通过RH24、RH25脚给总线供电，外部HDMI设备通过总线连接主芯片UM1，经UM1内译码器译码识别后，Um1通过总线读取UM5中的EDID和HDCP协议；另一路供给QH12、QH13的c极。当18脚有5V电压时，QH13 c极得到一个高电平热插拔信号HD-告MI＿HPI）送给um1，主芯片识别此电压后启动HDMI单元电路，同时QH13 c极电压通过IZH67及插座19脚给外部HDMI设备供电。HDMI设备得到19脚电压后，通过总线读取到正确的HDCP和EDID协议，最后通过插座①～12脚输出数字图声编码信号，送往UM1。

    4．上屏信号LVDS
    主芯片送出LVDS差分信号，通过上屏插座J52接TCON板，如图9所示。
    5．伴音信号

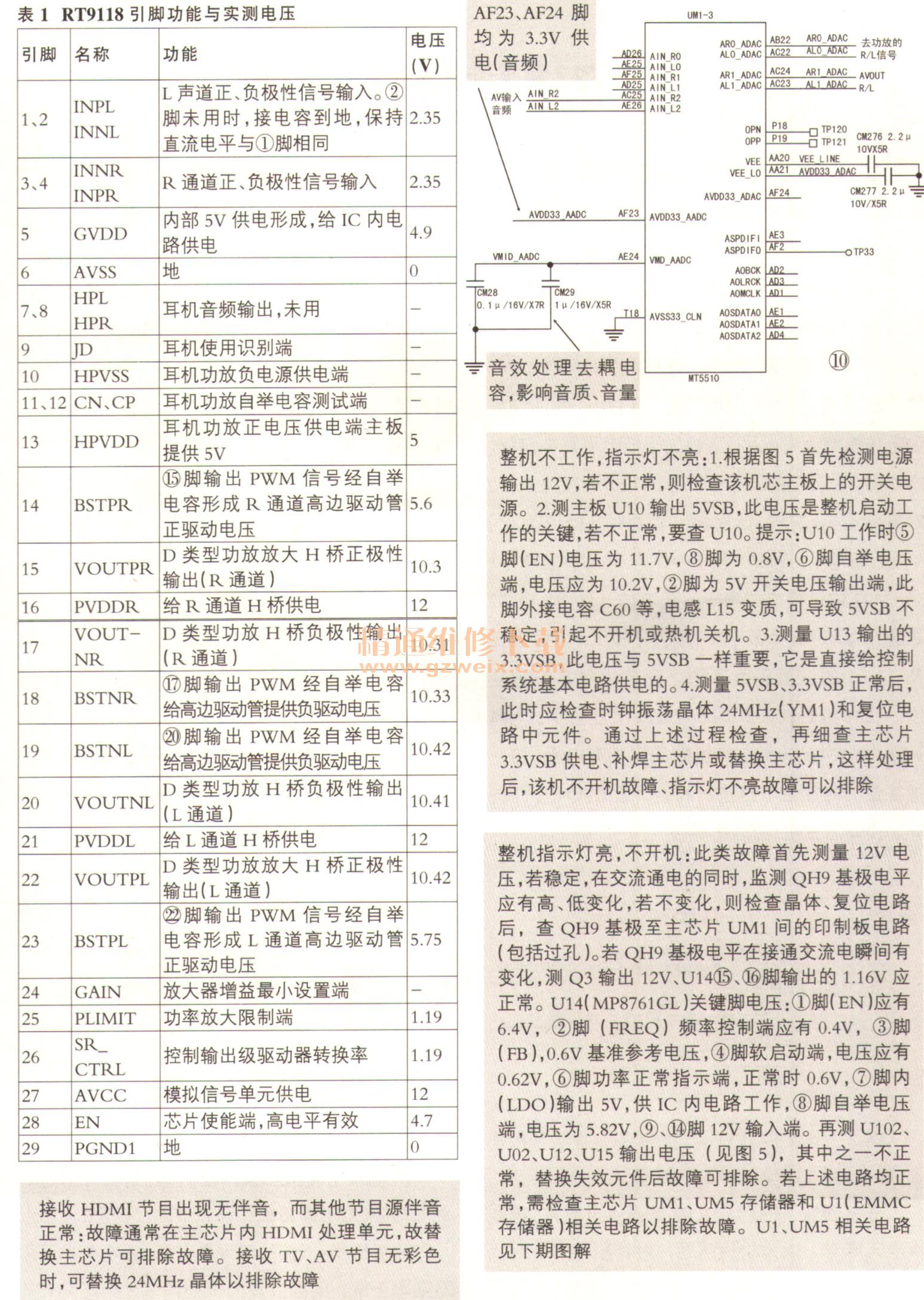

    音频信号的切换及音效处理全在UM1内完成，其信号流程如图10所示。该机芯彩电伴音功放采用RT9118（UA1），如图11所示。UA1的引脚功能与实测电压见表1。
