三、高压板电路工作原理
    长虹FSP055 -2 PI03电源＋高压二合一板背光灯高压板电路如图2-20所示。它主要由MP1038EY振荡驱动控制电路（U1）和复合MOSFET（开关管）U2、U3组成的升压电路组成，产生800V以上交流高压，经连接器输出，点亮背光灯管。

    （一）高压板基本电路
    1．驱动控制电路

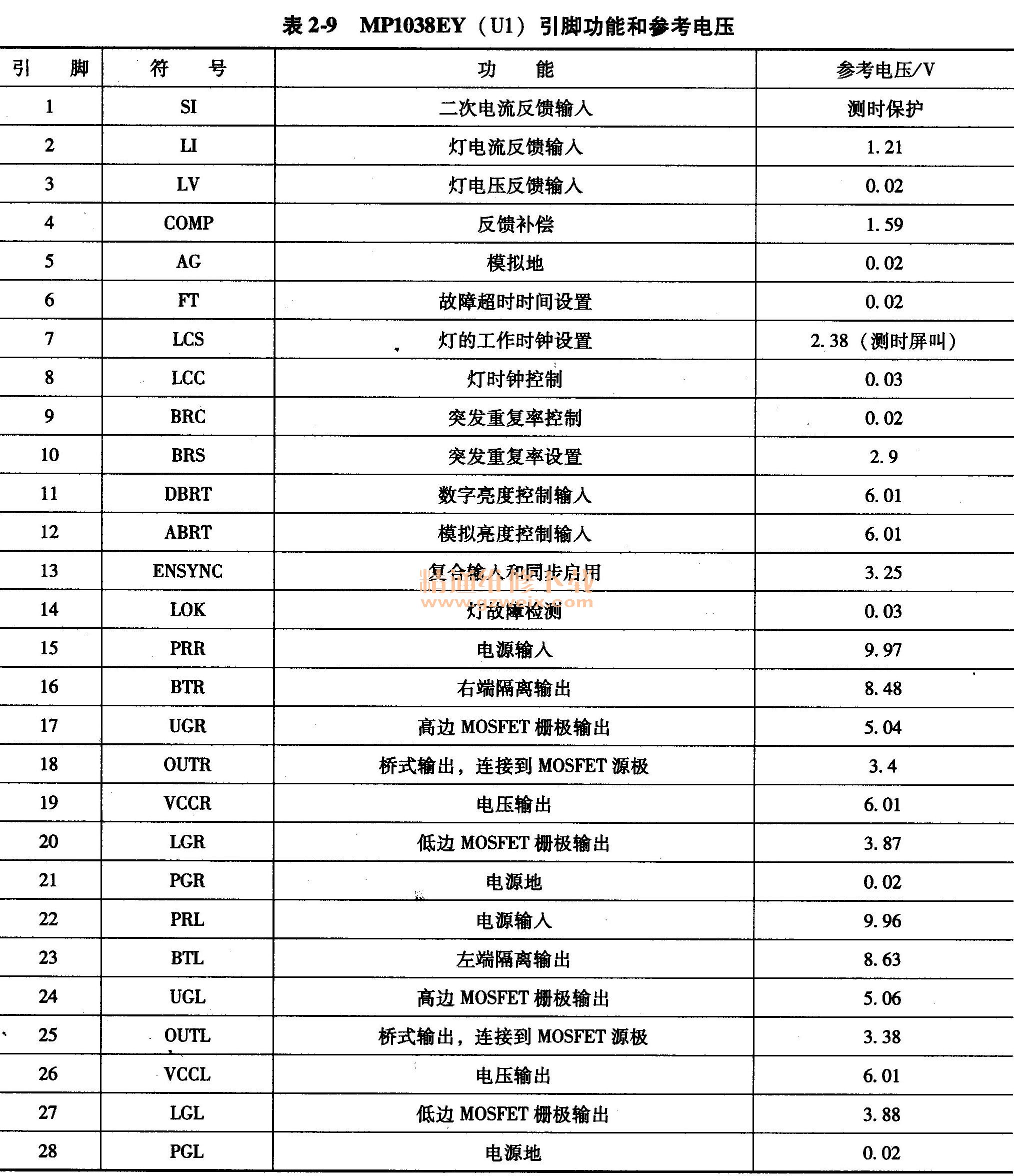

    MP1038EY是背光灯高压板专用驱动控制电路，内含振荡器、驱动输出和点灯控制、亮度控制及其输出电压、灯管电流检测保护电路。MP1038EY引脚功能和参考电压见表2-9。

    主电源输出的12V电压，加到U1的15、22脚和U2、U3的5、6脚，为U1和U2、U3供电，遥控开机后，主板微处理器输出的高电平ON/OFF开启指令输入到高压板电路，送到Q1的栅极，Q1导通，源极输出高电平到U1的13脚（同步使能控制端），高压板启动工作，U1从17、24脚和20、27脚输出两组激励脉冲，送到升压输出电路复合MOSFET U2、U3。

    U1的7, 8脚外接R, C元件决定U1内部振荡频率，U1的19, 26脚输出6V左右的IC-VCC基准电压，为U1振荡电路供电。

    主板送来的点灯控制ON/OFF电压经Q1控制后，变为6V电压送到U1的19、26脚（使能控制端），亮度控制电压经Q3控制后送到Ul的11脚，高压板推动U2、U3轮流导通，在T1中产生感应电压，二次侧产生800V以上交流高压，经连接器输出，点亮背光灯管。

    2．亮度调节电路
    U1的11脚是亮度控制端，当需要调整亮度时，由微控制器产生的DBRT亮度控制电压经Q3放大倒相后加到U1的11脚，经内部电路处理后，控制U1输出的驱动脉冲占空比，从而达到亮度控制的目的。

    3．升压输出电路
    升压输出电路以复合MOSFET（开关管）U2、U3和升压变压器T1为核心组成。U2、U3内含两个N沟道MOSFET，组成上下串联推挽电路。U2、U3组成全桥式推挽输出升压电路。

    U2下面开关管的栅极2脚接U1的低端激励脉冲输出端27脚，源极接地，漏极7, 8脚与U2上面开关管的源极3脚相连接，为中点电压输出端，经C29、C30接升压变压器的一次绕组6、7脚；U2上面开关管的栅极4脚接U1的高端激励脉冲输出端24脚，漏极5、6脚接12V电源。
    U3下面开关管的栅极2脚接U1的低端激励脉冲输出端20脚，源极接地，漏极7、8脚与U3上面开关管的源极3脚相连接，为中点电压输出端，接升压变压器的一次绕组2、3脚；U3上面开关管的栅极4脚接U1的高端激励脉冲输出端17脚，漏极5, 6脚接12V电源。

    U1从17、24脚和20、27脚输出两组激励脉冲激励U2, U3轮流导通，其脉冲电流在升压变压器T1中产生感应电压，从T1二次侧输出的高压通过连接器CN1～CN4进入灯管，点亮背光灯管。

    （二）高压板保护电路
    1．过电压保护电路
    升压变压器TI的高压输出端，经过高压电容C31～C34与C14～C17分压产生的检测电压LV1～LV4，经过双二极管D1～D4整流，产生输出取样电压，送到U1的2脚（保护检测输入端）。2脚电压正常时为低电平，当发生输出过电压故障时，过电压检测电路向U1的2脚送入高电平，U1据此采取保护措施，停止输出激励脉冲。

    2．过电流保护电路
    高压输出连接器CN1～CN4与背光灯管相连接，CN1～CN4的2脚为灯管电流回路，该回路产生的电流检测电压FBI一FB4经双二极管D5、D10、D6、D11、D7、D12、D8、D13整流和滤波后，产生电流反馈检测电压L1，送到U1的2脚。正常时U1的2脚为低电平，当发生过电流故障时，反馈到U1的2脚电压升高，U1内部保护电路启动，高压板电路停止工作。

    四、高压板电路故障维修
    高压板电路发生故障时，会产生有伴音、黑屏幕的故障，保护电路启动时，会产生屏幕亮一下就灭的故障。检修时，可先测量高压板的工作条件：＋ 12V供电电压、ON/OFF启动电压、DBRT亮度调整电压是否正常。上述电压正常后，再对高压板电路进行维修。也可采用模拟供电和控制电压的方法进行维修，将ON/OFF启动电压、DBRT亮度调整电压与＋5V电压输出端相连接，提供开机和亮度调整高电平，迫使高压板启动工作。常见故障维修方法如下。
    （一）背光灯始终不亮
    先检查高压板的＋12V供电是否正常，ON/OFF使能控制电压是否为高电平，亮度调整电压是否正常。若上述工作条件电压正常，测量复合MOSFET（开关管）U2、U3是否击穿或损坏，升压变压器是否断路。
    （二）背光灯闪后熄灭
    此故障一般是高压板电路中的保护支路发生异常或液晶屏中的背光灯管损坏或背光灯管的电压输出插座打火引起的保护。在出现保护现象瞬间，检测背光驱动芯片U1（MP1038EY）的2脚电压，该电压正常时为1. 2V，如果变为高电平，则是保护电路启动，可将2脚对地短路，解除保护，开机观察故障现象和检测高压板关键点电压。引发保护故障的原因有背光灯管不良、输出连接器不良、升压变压器不良。

    解除保护的方法是将U2的2脚对地短接，将2脚置于低电平，开机后对高压板相关电路进行观察和检测。

    例2-10：背光灯闪后熄灭。
    分析与检修：此故障一般是高压板电路中的保护支路发生异常或液晶屏中的背光灯管损坏或背光灯管的电压输出插座打火引起的保护。在出现保护现象瞬间，检测背光驱动芯片U1（MP1038EY）的2脚电压，发现其电压偏高（为4.7V左右，正常为1. 2V），说明确实是过电流引起保护。随后强行把U1的2脚对地短路开机，发现高压板电路中背光灯管的输出电压插座CN4处有打火声，经仔细检查，发现插座CN4印制电路板线间有微小裂纹。连接补焊处理后，背光灯常亮，故障排除。

    五、电源板维修数据
    长虹FSP055-2PI03电源＋高压二合一板复合MOSFET CMP8K3 （U2/U3 ）引脚功能和参考电压见表2-10；其他相关器件引脚电压参考数据见表2-11，供维修时参考。
