一、电源电路工作原理

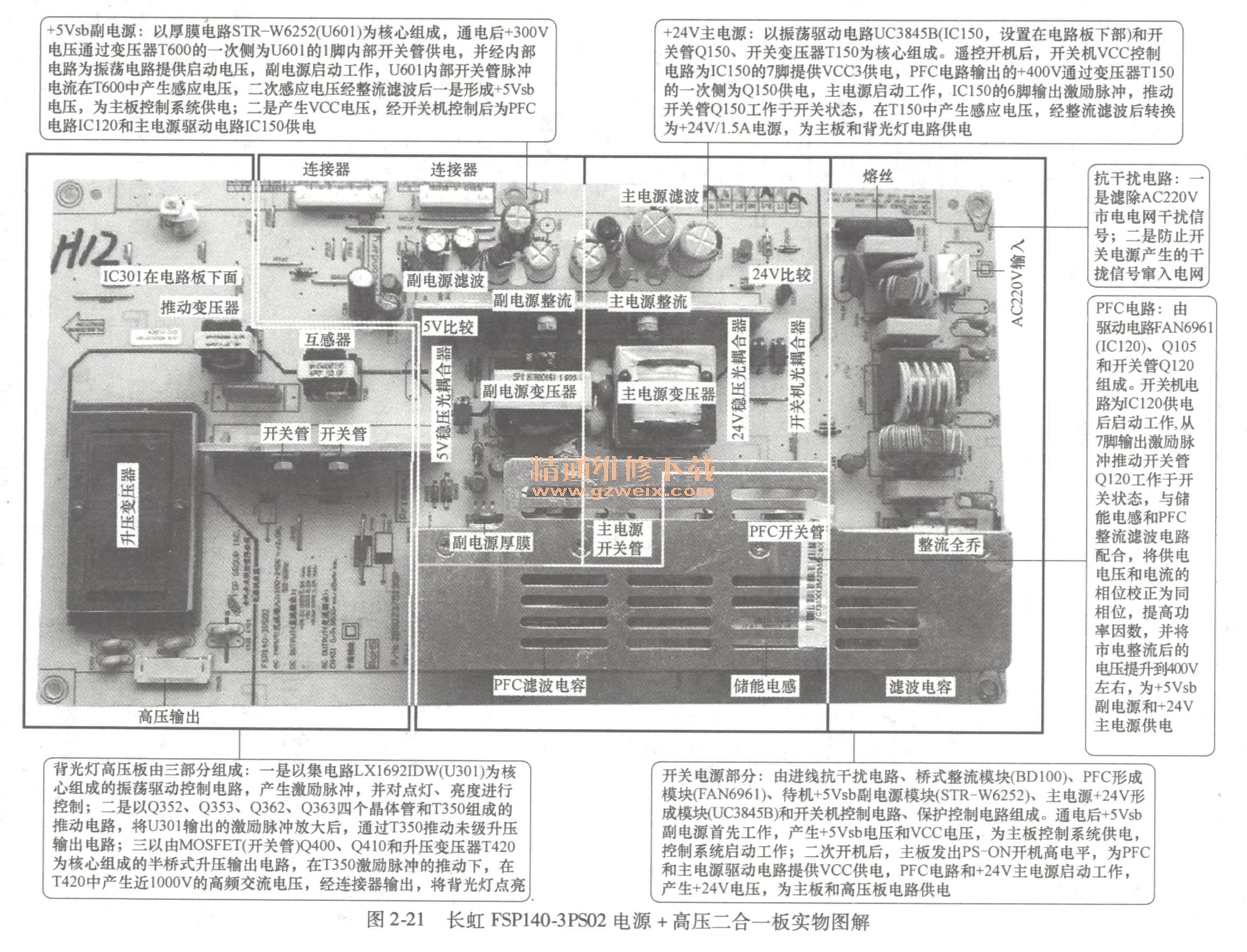

长虹FSP140-3 PS02电源＋高压二合一板实物图解如图2-21所示；电路组成框图如图2-22所示。它由开关电源和背光灯高压板两部分组成。
该二合一板电源部分由抗干扰与整流滤波电路、PFC电路、＋ 5 Vsb副电源、＋ 24V主电源和开关机控制电路组成，一是待机时输出＋5Vsb/lA电源，为主板控制系统供电；二是开机时输出＋24V/1. 5A和＋5 V/4A电源，为主板和背光灯高压板供电。
（一）抗干扰与整流滤波电路
1．抗干扰电路

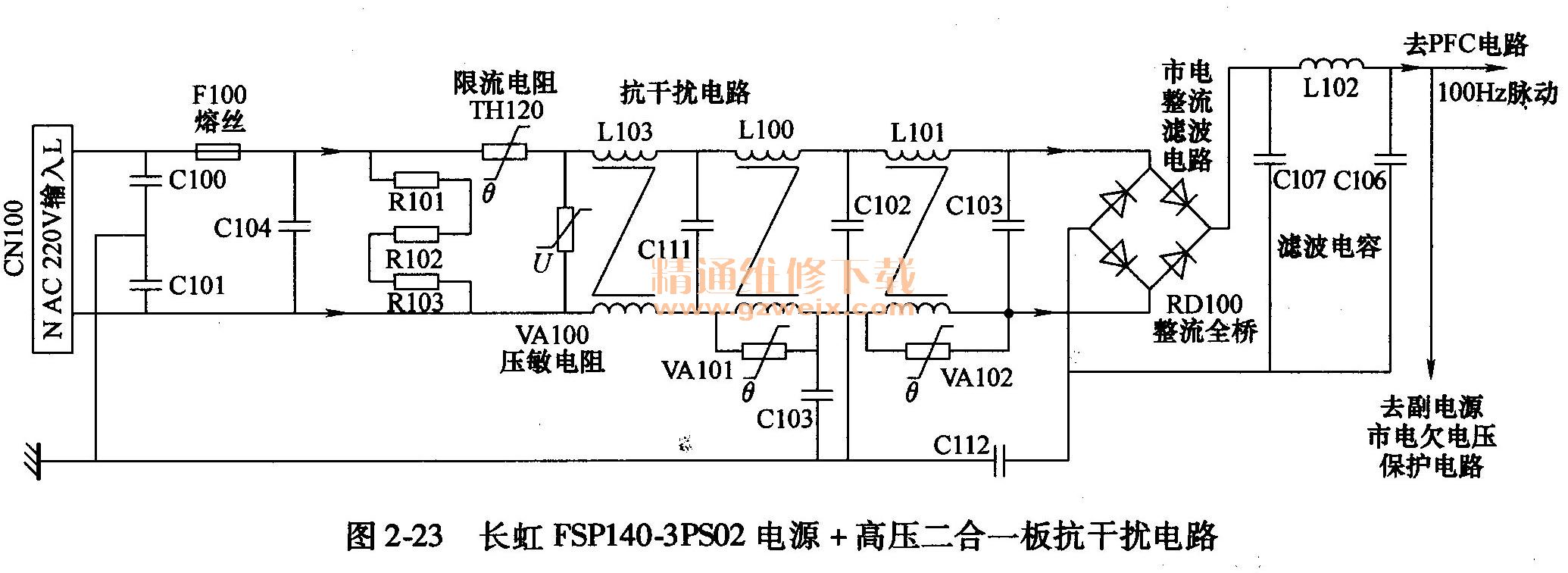

抗干扰电路如图2-23所示。通电后，AC220V市电经串联电感L103、L100、L101和联电容C100、D101、C104、C111、C102、C103、C105、C112组成的抗干扰电路，一方面它可以抑制高频干扰进入电视机，确保电视机正常工作；另一方面它可以抑制开关电源产生的高频干扰进入电网，干扰其他电气设备。VA100、VA102为压敏电阻，当市电电压过高时被击穿，烧断熔丝断电保护。
2．市电整流滤波电路
市电经过抗干扰电路后，经全桥BD100整流，C107、L102、C106组成的滤波电路滤波（见图2-23），由于C107、C106的电容量较小，该电压为100Hz单向脉动电压，空载时约为300V，负载较大时降低到230～280V，为PFC和主电源电路提供电源。
（二）5Vsb副电源

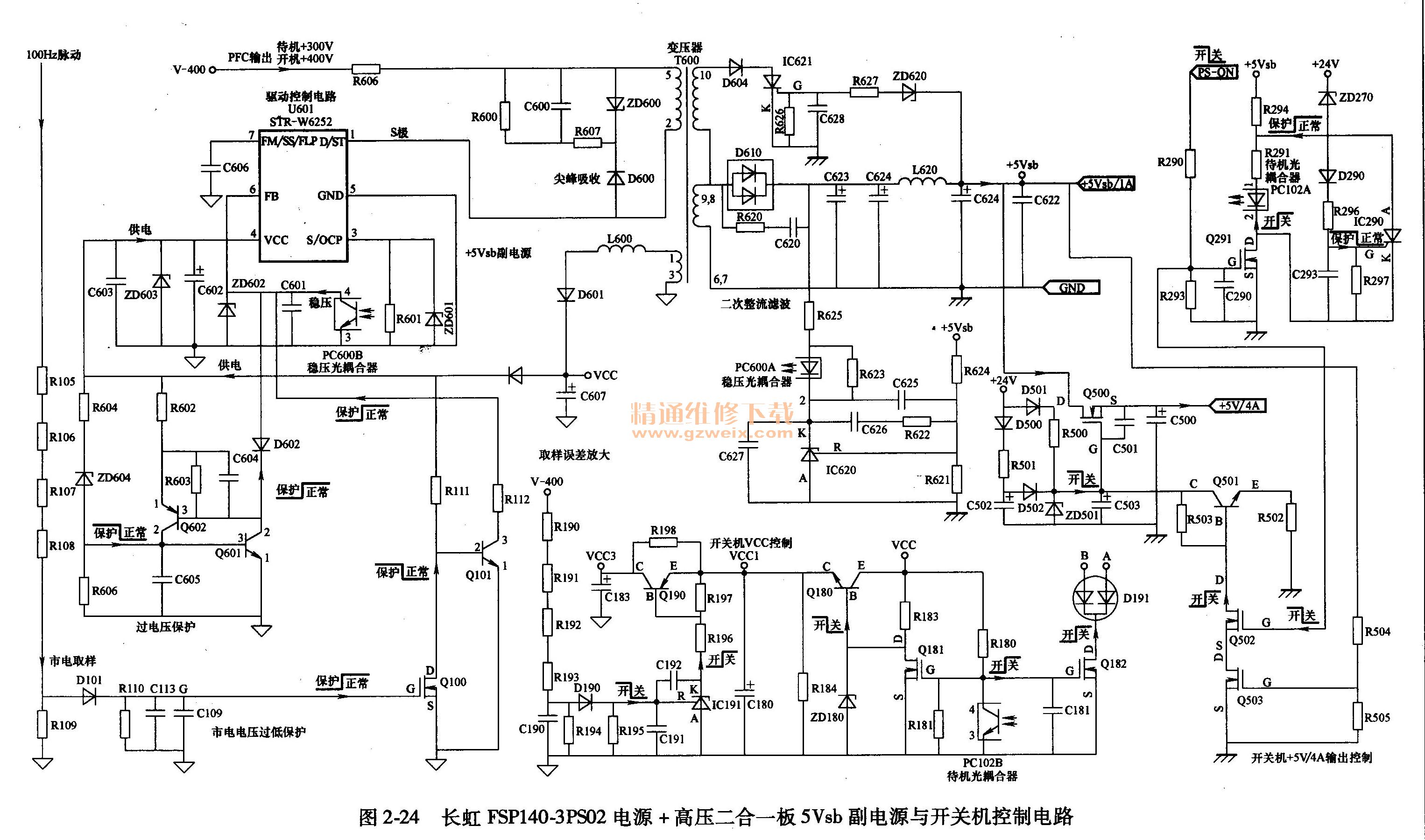

5Vsb副电源电路如图2-24所示。它以厚膜电路STR-W6252 （U601）、开关变压器T600为核心组成，一是形成＋5 Vsb电压，为主板控制系统供电；二是产生VCC电压，经开关机控制后产生VCC1、VCC3电压，为PFC电路IC120和主电源驱动电路IC150供电。
1. STR-W6252简介

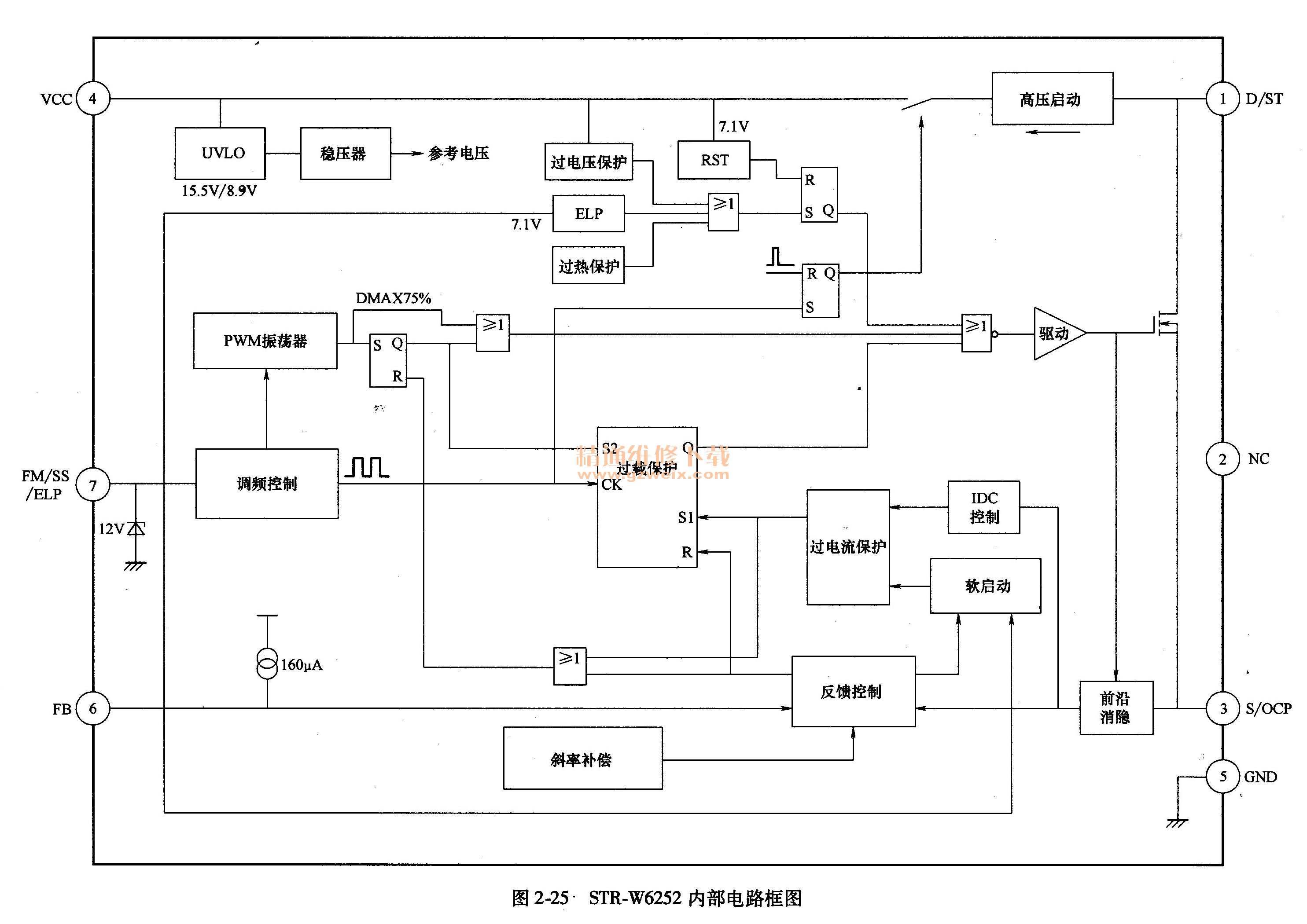

STR-W6252是三肯公司推出的STR-W6200系列MOSFET和控制器组合的开关电源厚膜电路之一，该系列包括STR-W6251、STR-W6252、STR-W6253，内部电路如图2-25所示。它的内部集成了启动电路、振荡电路、电压比较器、驱动控制电路、MOSFET及其多种保护电路。STR-W6252引脚功能和维修数据见表2-12。
2．启动和振荡电路
通电后，PFC电路未启动时，PFC大滤波电容C120两端形成的300V左右电压（该电压开机后上升到＋400V ），经开关变压器T600的5-2绕组加到U601的1脚内部开关管的漏极，同时经内部启动电路向4脚外部电容C602充电。当C602两端电压上升到设计值时，U601内部的振荡电路开始振荡，驱动脉冲控制U601内部开关管工作在开关状态，在开关变压器T600中产生感应电压，副开关电源开始工作。
副开关电源工作后，T600的1-3绕组将感应出交变电压，经D601整流、C607滤波，得到15V的Vcc电压，该电压分为两路：一路经D603后为U601的4脚提供完成启动的工作电压；另一路控制开关机Vcc控制电路，为PFC驱动电路和＋24V主电源驱动电路提供VCC1、VCC3工作电压。
3．二次输出电路
开关变压器T600二次侧的6/7-9/8脚输出的脉冲电压经D610整流，C623、C624、L620、C621组成的滤波电路滤波，得到＋5 Vsb电压，为主板控制系统供电。该电压还经Q500电路控制后形成＋5 V/4A电源，为小信号处理电路供电。
4.稳压控制电路
稳压控制电路由误差放大电路IC620、光耦合器PC60OA/B及U601的6脚内部电路构成。对副开关电源输出的5V电压进行监测来实现稳压控制的目的。
当副电源输出的5V电压升高时，经过取样电路取样加到IC620的R脚电压升高，经IC620内部比较放大后，K脚电压降低，PC600A的1-2脚发光二极管电流增大，PC600B的3-4脚内部光敏晶体管内阻减小，使U601的6脚电压降低，经内部误差放大电路处理后，控制PWM脉冲宽度变窄，开关管提前截止，输出的5V电压下降到正常值。当副电源输出电压降低时，上述电路电压向相反的方向变化，副电源输出电压上升到正常值。
5．开关机控制电路
开关机控制电路由VCC控制电路、主电源驱动控制电路、＋ 5 V/4A输出控制电路三部分组成。
开关机VCC控制电路以Q291、光耦合器PC102、Q181、Q180、Q190、IC191为核心组成。开机时PS-ON高电平使Q291导通，PC102导通，将Q181、Q182的栅极短路而截止，Q180导通，将副电源产生的VCC电压输出为VCC1，为PFC驱动电路IC120供电；PFC电路工作后产生的V-400V电压分压后经D190使IC191、Q190导通，输出VCC3电压为＋24V主电源IC150供电，主电源启动工作。
开关机主电源驱动控制电路由Q291、光耦合器PC102, Q182、双二极管D191组成。开机时PC102导通，Q182截止，D191反偏，对＋24V主电源IC150外部电路的A, B点电压不产生影响，主电源正常工作；待机时PC102截止，Q191导通，通过D191将主电源IC150外部电路的A, B点电压拉低，主电源据此停止工作。
开关机＋5 V/4A输出控制电路以Q502、Q503、Q501、Q500为核心组成。开机时PS-ON为高电平，Q502导通，同时＋5 Vsb为Q503提供正向偏置电压，Q503也导通，将Q501基极电压拉低而截止，＋ 24V电压经D500、D501、R501、R500、D502降压和ZD501稳压，为Q500提供正向偏置电压，Q500导通，输出＋5 V/4A电压，为小信号处理电路供电；待机时PS-ON变为低电平，Q502截止，Q501导通，将Q500的栅极偏置电压拉低，Q500截止，停止输出＋5 V/4A电源，小信号处理电路停止工作。
6．市电电压过低保护电路
市电电压过低保护电路由取样降压电路R105～R109、整流滤波电路D101、C113、C109和Q100、Q101组成，对副电源厚膜电路U601的6脚FB电压进行控制。市电电压正常时，Q100导通，Q101截止，对U601的6脚FB电压不产生影响，副电源正常工作；电电压过低而达到保护设计值时，Q100截止，Q101导通，将U601的6脚FB电压拉低，U601内部停止工作。解除保护的方法：将Q101的基极对地短路。
7．副电源过电压保护电路
＋5Vsb副电源过电压保护电路由稳压管ZD604和模拟晶闸管Q602, Q601组成，对副电源厚膜电路U601的6脚FB电压进行控制。＋5Vsb电源输出电压过高时，VCC电压随之升高，将ZD604击穿，Q602、Q601导通，经D602将U601的6脚FB电压拉低，U601停止工作。解除保护的方法：将Q601的基极对地短路。
（三）PFC电路

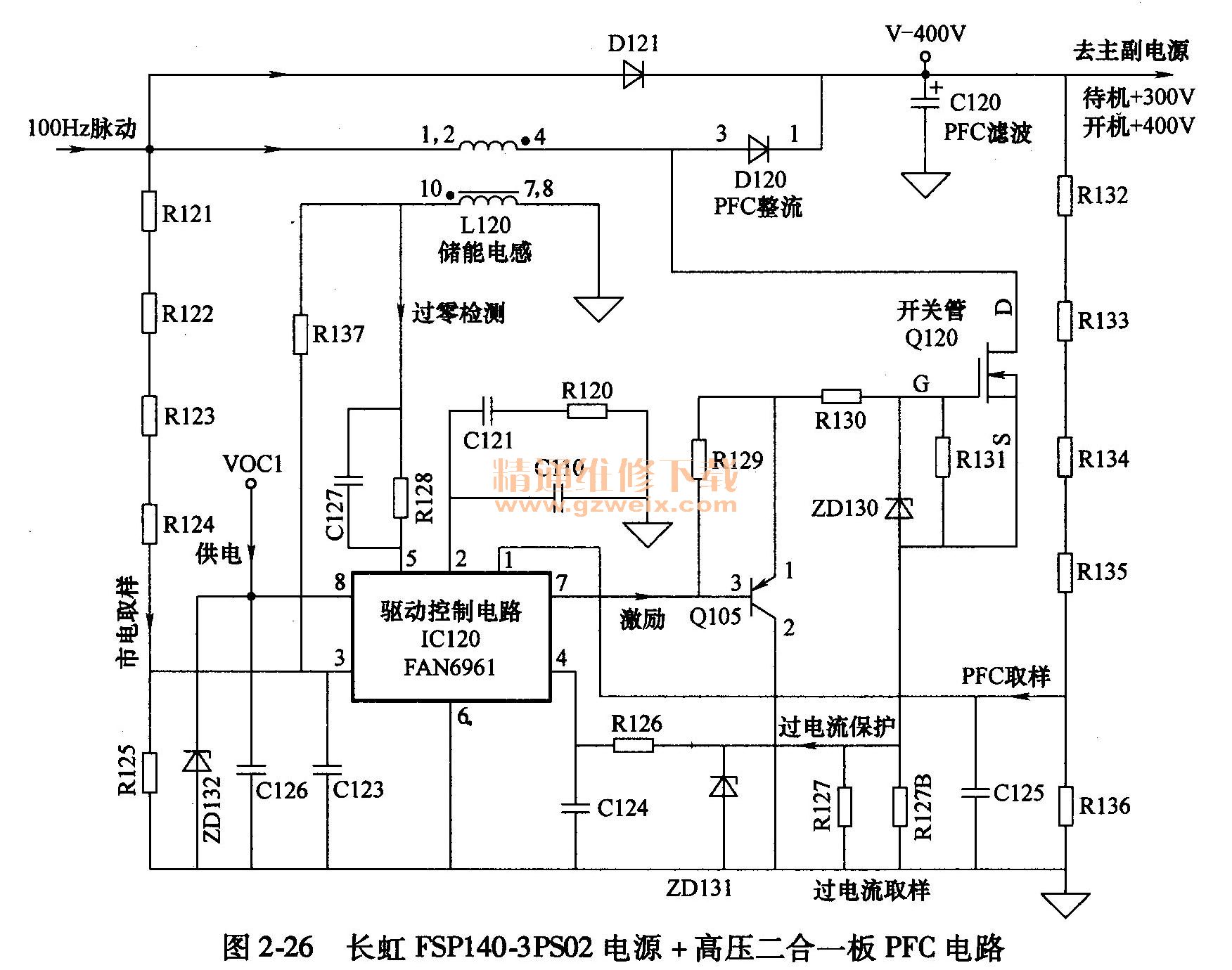

PFC电路如图2-26所示。它以驱动控制电路FAN6961 （IC120）和开关管Q120、储能电感L120为核心组成，将供电电压和电流校正为同相位，并将整流滤波后的市电电压校正后提升到约400V，为主、副开关电源电路和高压板升压输出电路供电。
1. FAN6961简介

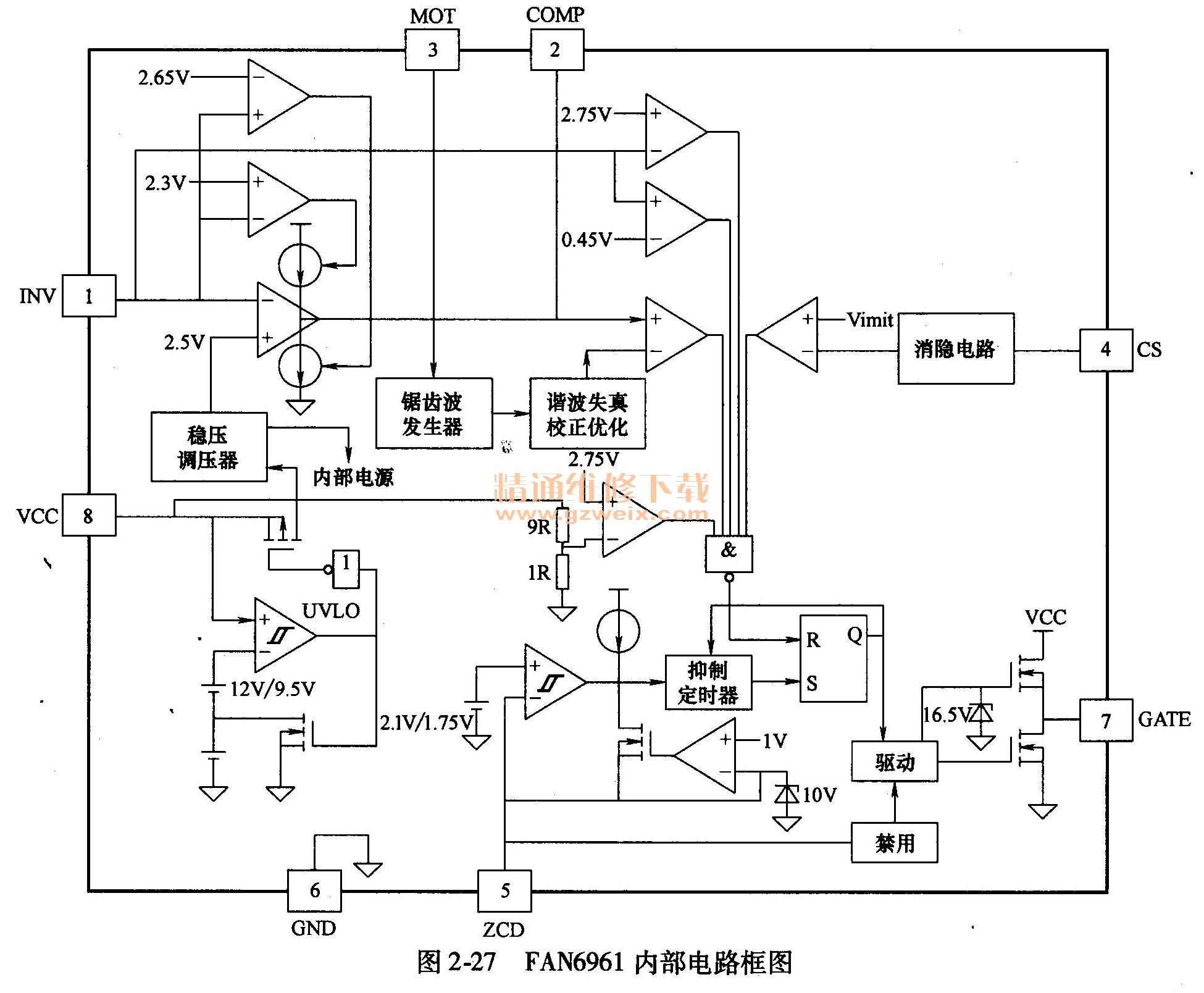

FAN6961是一款过渡模式的PFC控制器，旨在控制PFC预稳压器，提供一个受控导通时间以调节输出电压，实现自然DC功率因数校正。启动电流小于20μA，工作电流小于6mA，电源工作电压可高达25V。其内部电路框图如图2-27所示，内含振荡器、过零检测、误差比较、驱动输出等电路。FAN6961引脚功能和维修数据见表2-13。
2．启动工作过程
二次开机后，开关机VCC控制电路输出的VCC1电压加到IC120的8脚。IC120得电后内部电路开始工作，产生激励脉冲，从IC120的7脚输出MOSFET驱动信号，经Q105激励后加到MOSFET （Q120）的栅极，使其工作在开关状态。Q120导通时，100Hz脉动电压经L120、Q120的D-S极到地，在L120中产生感应电压并储能；Q120截止时，L120中的储能电压和100Hz脉动电压叠加，经D120整流、C120滤波后，在C120上获得约400V的V-400V直流电压。
3.稳压控制过程
IC120的1脚内接电压放大器反相输入端，其同相输入端接2.5V基准电压。PFC输出电压通过电阻R132～R135与R136分压后送到IC120的1脚，IC120根据1脚取样电压的低，对输出脉冲宽度进行调整，实现对PFC输出电压的检测和调整。
IC120的2脚为内部电压放大器的输出端，通过反馈积分网络电容C110, C121及电阻R120到地，其目的是有效地抑制输入整流电压纹波中的二次谐波。为了使输出电压稳定，电压放大器的输出信号直接送往乘法器，以获取电流检测比较器的信号。
IC120的3脚为频率调整输入端，外接阻容网络R125、C123，市电整流滤波后的100Hz脉动电压经R121～R124降压后送到3脚，L120的二次感应电压经R137也送到IC120的3脚，经内部电路处理后，调整内部锯齿波发生器的频率。
4．过零检测
IC120的5脚为过零检测器输入端，储能电感L120二次感应电压经R128、C127送到5脚，对内部振荡电路相位进行控制，使7脚输出的PWM信号占空比随100Hz电压波形信号改变，实现了电压波形与电流波形同相，防止Q120在脉冲的峰谷来临时，输入电压接近0V，使Q120处于导通状态而损坏。
5．过电流保护
IC120的4脚为开关管过电流保护检测输入脚，连接集成电路内部的电流比较器。R127//Rl27B是Q120的源极电流取样电阻，通过R126将取样电压送到IC120的4脚。当Q120因故电流增大时，R127//R127B两端的电压降增大，IC120的4脚电压升高，升高到设计值时，IC120内部保护电路启动，PFC电路停止工作。
（四）＋24V主电源电路

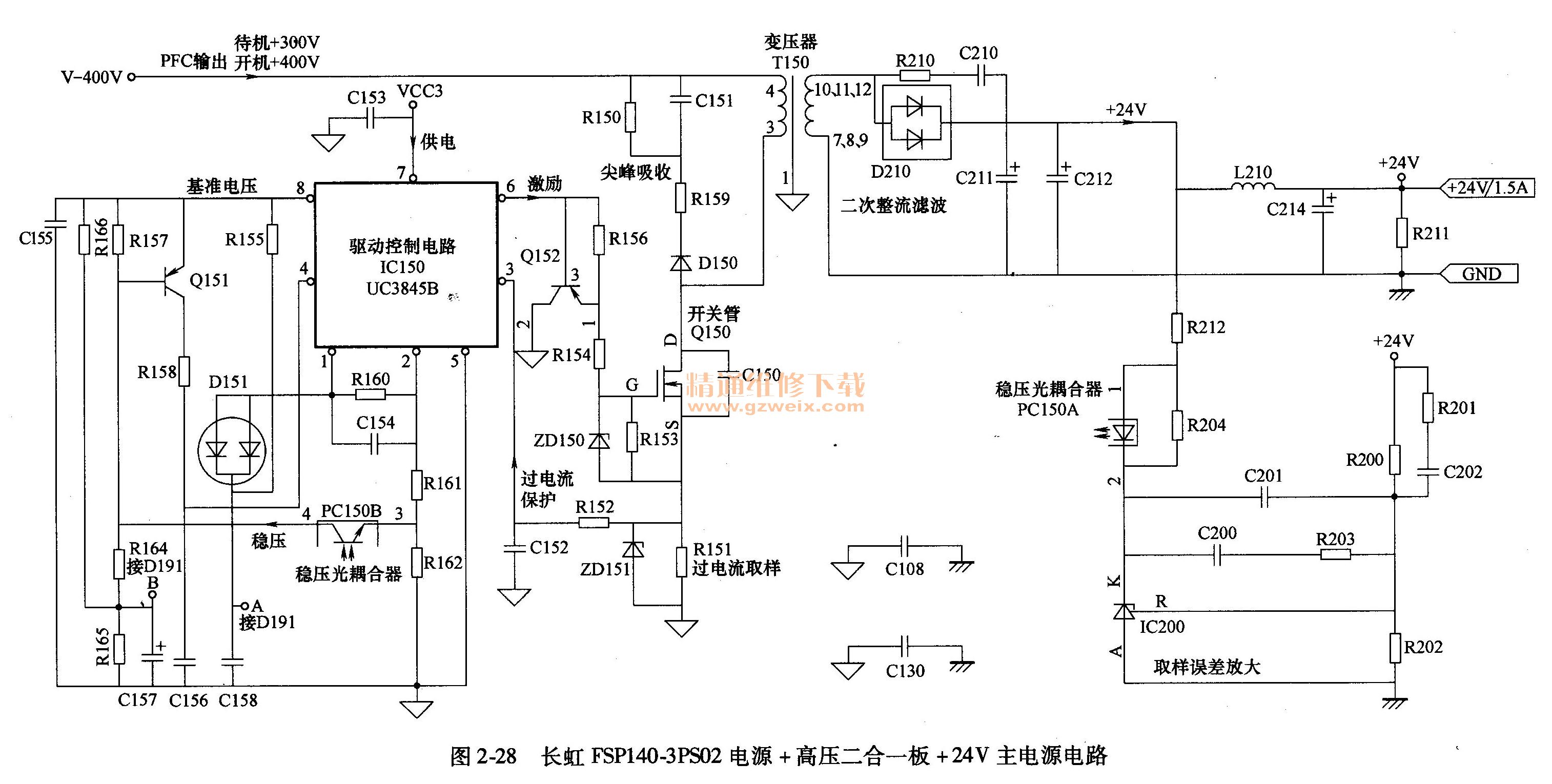

＋24V主电源电路如图2-28所示。它以驱动控制电路UC3845B （IC150）和开关管Q150为核心组成，将PFC电路输出的＋400V电压转换为＋24V/1. 5A电源，为主板以及背光灯振荡驱动和推动电路供电。
1. UC3845B简介

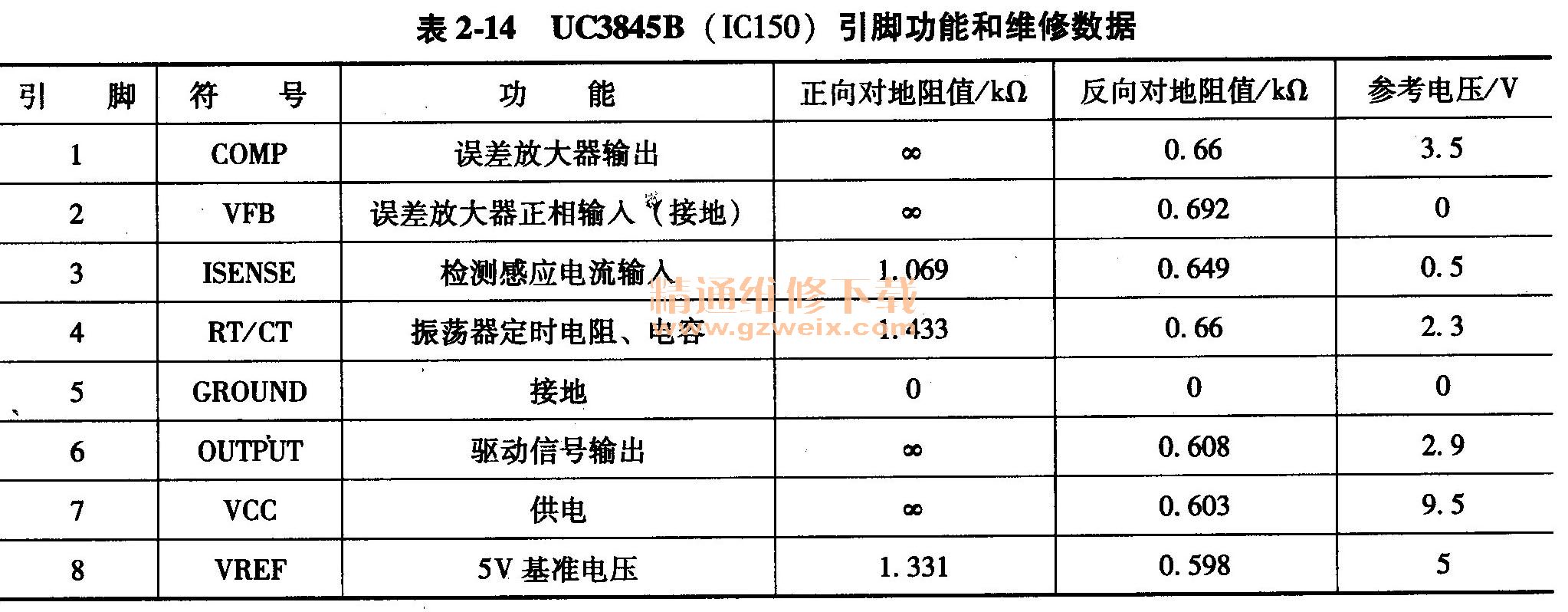

UC3845 B是UC384 x系列新型开关电源PWM驱动电路中的一种，内部电路框图如图2-29所示。它主要由基准电压发生器、VCC欠电压保护电路、振荡器、PWM闭锁保护电路、推挽放大电路、误差放大器及电流比较器等组成，属于电流模式类开关电源控制电路。UC3845B引脚功能和维修数据见表2-14。
2．启动振荡过程
二次开机后，PFC电路产生的V-400V的400V电压，通过变压器T150的4-3绕组加到开关管Q150的漏极，开关机VCC控制电路产生的VCC3电压为IC150的7脚提供VCC工作电压，IC150启动工作，从6脚输出激励脉冲，推动Q150工作于开关状态，其脉冲电流在T150中产生感应电压。
3．二次整流滤波电路
T150二次绕组中产生的电动势，经D210整流、C211、L210、C212滤波后，输出＋24V/1. 5A电压，为主板电路和电源板上的背光灯高压板振荡驱动电路供电。
4.稳压控制电路
稳压控制电路由取样误差放大电路IC200、光耦合器PC150A/B、Q151和IC150的4脚内部电路组成。
＋ 24V电压经电阻R200与R202分压后，加到三端精密稳压器IC200的R端。当输出＋ 24V电压升高时，R端的电压也跟着升高，则K端电压下降，从PC150A的1-2脚内发光二极管的发光增强，其内部光敏晶体管导通增强，Q151的基极电压降低，导通增强，IC150的4脚电压上升，内部的振荡电路降低输出脉冲的占空比，从而使输出电压下降，达到稳压的目的。当输出＋24V电压降低时，上述电路电压向相反方向变化，输出电压上升到正常值。
5．过电压保护电路
过电压保护电路由稳压管ZD270、隔离二极管D290和晶闸管IC290组成。＋ 24V电压过高时，击穿稳压管ZD270，经D290向晶闸管IC290的门极送入高电平，IC290导通，将开关机控制光耦合器PC102的1脚电压拉低，PC102由开机导通状态进入截止状态，开关机电路动作，进入待机保护状态。
