看图学习电冰箱维修技能

来源：本站整理作者：佚名 2016-01-18 09:30:38

    八、制冷剂的加注
    制冷系统抽空完毕后，就可以加注制冷剂〔加注制冷剂时，不仅要求加注的制冷剂要型号相同，而且加注量要合适。加注制冷剂时，制冷剂瓶接到维修阀的下管「I，维修阀的侧管日与制冷系统连接，如图35所示。

    注意：维修人员在维修早期的R600a电冰箱时，因很难购到R600a制冷剂，通常采用加注R12的方法进行维修，不仅需要更换压缩机，而且需要清洗制冷系统。这不仅费时费力，还增加了用户的维修成本，目前R600a制冷比较容易购买，所以应杜绝采用加注R12的方法维修R600a电冰箱。

（一）制冷剂的加注量
    电冰箱铭牌上标注了制冷剂型号及额定加注量。其中，R12和RI 34a不超过200g,R600a不超过80g。制冷剂量允许的误差较小，如R12、R134a为±5g, R600a为±2g。

（二）制冷剂加注量异常的表现
参见图36，制冷剂不足时会使制冷剂在蒸发器中前端已经被完全蒸发，使蒸发器制冷面积小，结霜不满；制冷剂过量时会导致制冷剂在蒸发器末端不能完全蒸发，继续在回气管蒸发吸热，使回气管的温度明显低于常温，有时还会出现结露、结霜的现象，同时压缩机吸人液态制冷剂，导致制冷剂液一液循环，不仅导致压缩机发出噪声增大，而目还可能发生“液击”压缩机的严重事故。

（三）加注的方法
制冷剂加注时采用压力法、经验法、定量加注法、称重法四种。其中，经验法和压力法简单实用，目前普通维修人员多采用这两种方法来加注制冷剂，并且要结合使用。
技术：
采用制冷剂R134a、R600a的电冰箱在压缩机运行时为负压，只有压缩机停机；一段时间后，压力表才能显示为正压，所以为它们加注制冷剂时多采用经验法和定量加注法。

1.压力法加注制冷剂
压力法是在制冷剂加注过程中，通过观察压力表显示的压力值，判断加注制冷剂量是否合适的方法。

    第一步，为F12制冷剂瓶安装加液阀，如图37（a）所示；第二步，将加液管的一个管口安装在制冷剂瓶上，如图37（b）所示；第二步，将加液管另一个管口安装到维修阀的下管口，但不拧紧，如图37（c）所示；第四步，打开制冷剂瓶阀门，当加液管的管口能够排出制冷剂，说明加液管已被排空，立即拧紧加液管与维修阀的连接管口，如图37（d）所示；第五步，打开维修阀的阀门，开始为制冷系统加注制冷剂，并观察压力表的压力值；当压力值达到0.19～0.22MPa时，说明加注的制冷剂基本合适，停止首次加注，如图37（c）所示：插卜电冰箱的电源线使压缩机运转10～20min，压力表显示的数值开始下降，并稳定在指定值（R12在0.05～0.08MPa），说明加注的制冷剂基本合适。若数值过高，说明加注的制冷剂过多，应排放至合适为止；若数位过低。说明加注的制冷剂不足，需要继续加注到合适为止。因温度对压力表显示的数值有一定的影响，所以试机30min后再通过经验法进一步判断制冷剂量是否合适。

    提示：
    加注制冷剂时，制冷剂瓶可采用正置、倒置两种方式。制冷剂瓶正置时，为制冷系统加注的是气态制冷剂，加注速度慢，可在开机的情况下进行；制冷剂瓶倒置时，为制冷系统加注的是液态制冷剂，加注速度快，但必须关机后进行，否则可能损坏压缩机内的阀片。因电冰箱使用的制冷剂较少（在200g以内），所以多采用制冷剂瓶正置的加气方式。

   2.经验法加注制冷剂
    经验法是在加注制冷剂过程中，通过看蒸发器结霜、回气管结霜情况，摸冷凝器、干燥过滤器的温度，判断加注的制冷剂量是否合适的方法。
将制冷系统和加液管抽空后，打开维修阀的阀门，开始为制冷系统加注制冷剂：同时用手摸压缩机排气（高压）管，当感觉烫手时，说明加注的制冷剂基本合适，依次关闭维修阀、制冷剂瓶的阀门，停止加注。
    提示：对于制冷剂先走下蒸发器，后走上蒸发器的电冰箱，制冷剂不足时会产生冷藏室温度低，冷冻室温度高的现象。
   （1）摸冷凝器

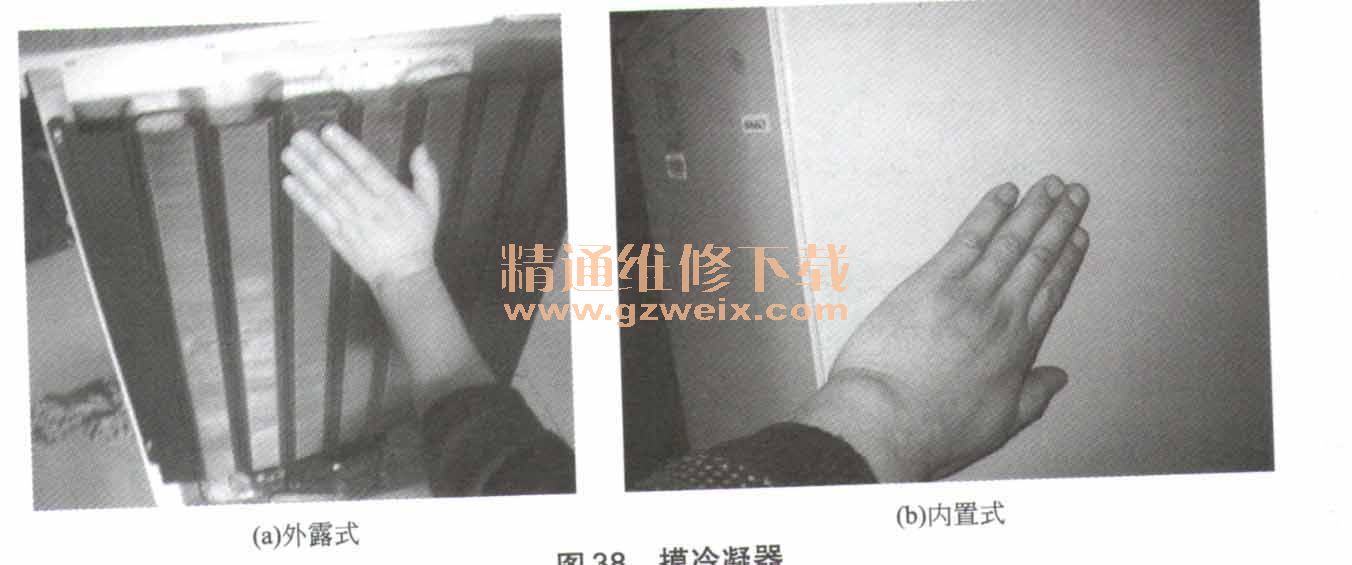

    参见图38，若用手摸冷凝器的下部管路发热烫手，2/3以上面积发热且热度均匀变化，说明充注的制冷剂基本合适；若冷凝器发热面积小，并且上部管道温热，说明充注的制冷剂不足；若冷凝器的大部分管路都发烫，说明充注的制冷剂过多。

（2）摸蒸发器
    参见图39，观察上、下蒸发器的表面结霜均匀，霜薄而光滑，用湿手摸蒸发器的表面会茹手，说明充注的制冷剂基本合适；若蒸发器表面的结霜不匀，甚至仅局部结霜，明充汁的制冷剂不足；若蒸发器表面结浮霜，说明加注的制冷剂过多。

   （3）摸蒸发器连接管路

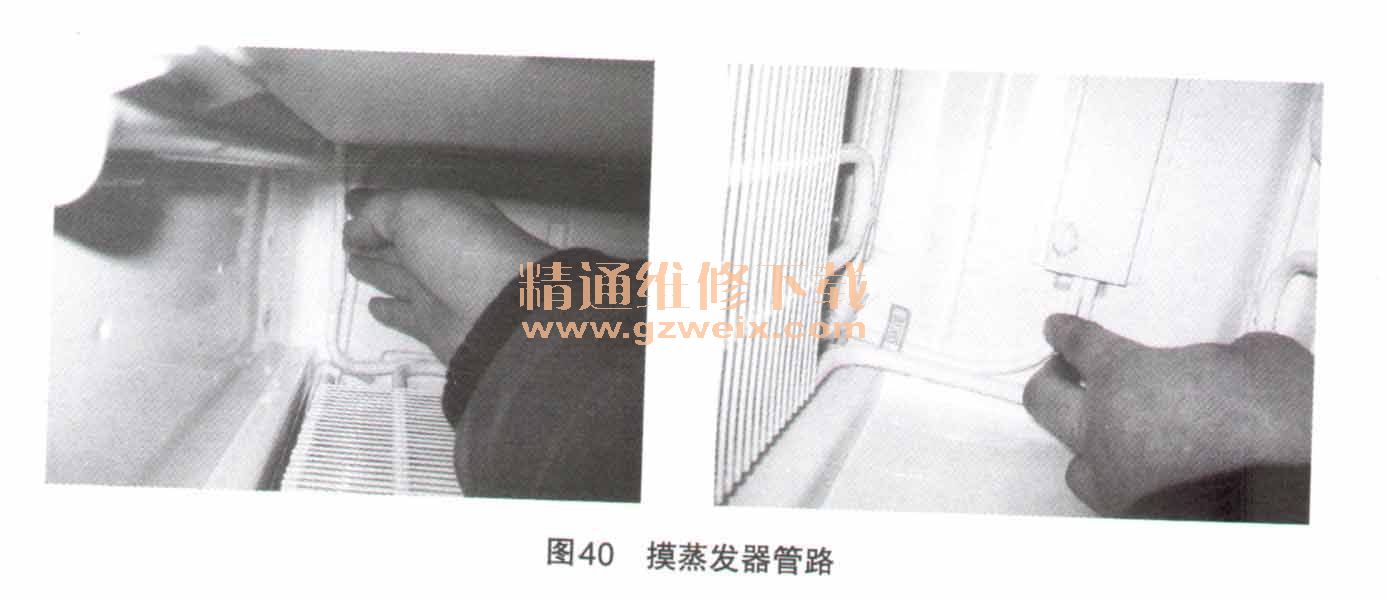

    参见图40，观察蒸发器连接管路的表面结霜均匀，霜薄而光滑，正常时用湿手摸该管路时会黍占手。
   （4）摸过滤器

    参见图41（a）,摸干燥过滤器的外壳时，若有热感，说明充注的制冷剂基本合适；若十燥过滤器的外壳不热，说明充注的制冷剂不足；若干燥过滤器的外壳温度较高，说明充注的制冷剂过多：

    参见图41（b），摸回气管时，若有凉感或结微霜，说明加注的制冷剂基本合适；若回气管无凉感，说明加注的制冷剂不足；若回气管结霜，说明加注的制冷剂过多，在途经回气管时仍进行液气转换。
    提示：
    试机一段时间后停机，过一会干燥过滤器出现结霜，或每次压缩机在启动时回气管都结霜，则说明加注的制冷剂过多。
    通过上面的方法检查，若发现加注的制冷剂不足时，应重复以上步骤，继续加注，直至加注量合适为止；如果加注的制冷剂过多，撤去制冷剂瓶，在压力表显示正压时，打开维修阀的阀门排放一些制冷剂，直到符合要求为止。
    注意：
    制冷剂加注过程中若突然出现较大的噪声，说明管路发生了焊堵故障：而冷凝器局部过热，说明系统抽空不彻底。
     （5）定量加注制冷剂
    该方法就是用定量加注器将一定量的制冷剂加注到电冰箱制冷系统的方法，多用于上门维修。定量加注有两种方法：一种是利用定量加注器；另一种是利用定量制冷剂罐进行加注：目前，多采用后者。
   （6）称量加注制冷剂

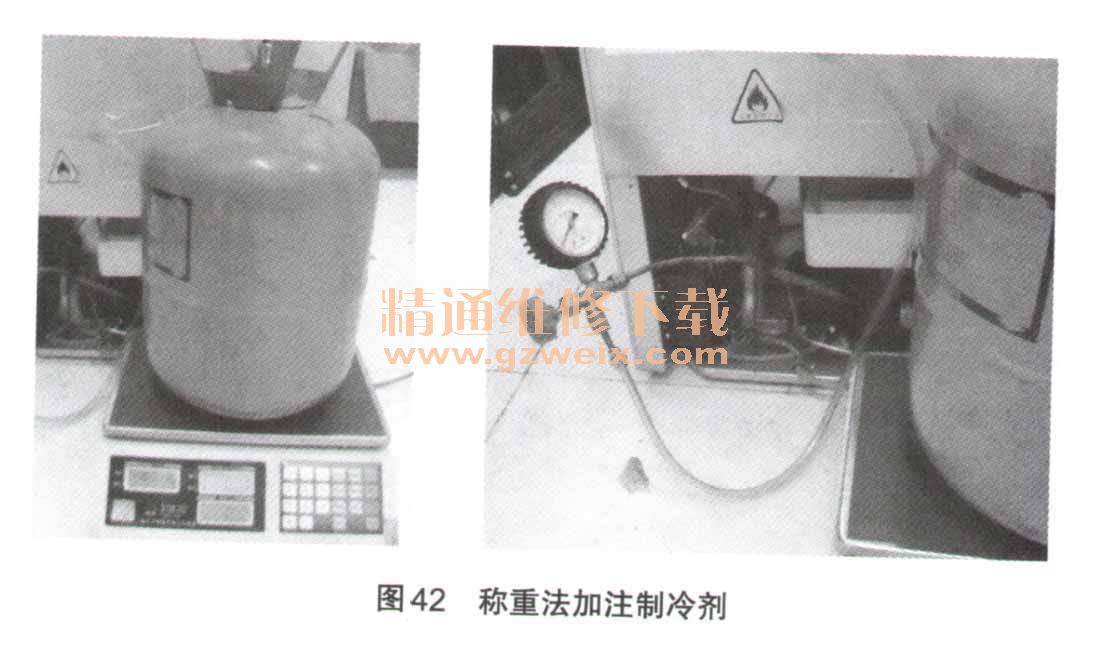

    参一见图42，使用精度单位为1g的电子秤，根据电冰箱铭牌f:标注的制冷剂量，为电冰箱加注制冷剂。制冷剂加注前也要先将加液管抽空。

    提示：
称重法虽然既快又准，但由于电子秤的价格较高，所以一般维修部门并不具备。而定量加液器是通过容积换算的方法计算制冷剂量的，因制冷剂体积受温度影响较大，所以定量加液器换算的制冷剂量与实际偏差较大：因此，维修人员很少采甲该方法进行加注。
