剖析路虎/捷豹9HP48自动变速器技术

来源：本站整理作者：佚名 2016-01-16 11:07:28

    一、概述
    9HP48自动变速器是由ZF公司制造的9速电子控制自动变速器。该自动变速器体现了最新的横向AWD（全轮驱动）控制技术，具有锁止打滑控制功能、CommandShift功能、自动模式和驾驶员可选模式，从而提供最佳的公路和越野性能。

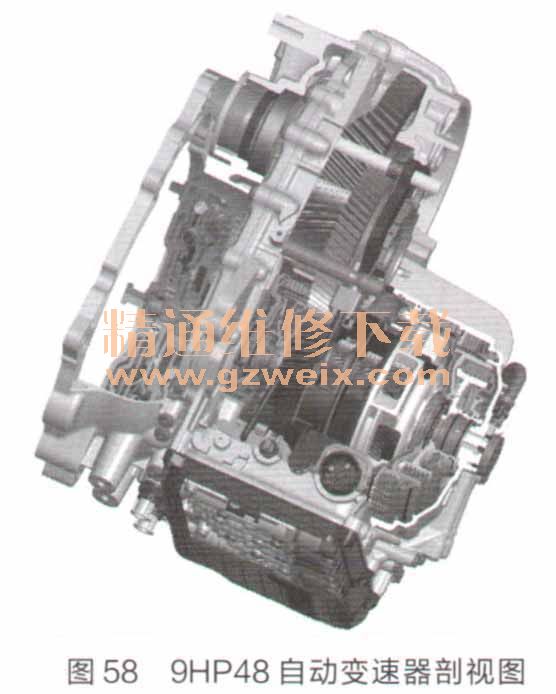

    9HP48自动变速器剖视图如图58所示。

    当CommandShift功能被激活时，该自动变速器可进行半自动方式的换挡控制。驾驶员可利用变速器控制开关（ TCS）来选择P、R、N、D和S位置，该开关信号由变速器控制模块接收。变速器控制模块利用电磁阀来控制离合器，从而控制换挡过程。TCS旋转至S位置，自动变速器启用运动模式。操作安装在转向盘上的+或-拨杆开关，自动变速器启用手动模式（CommandShift模式）。
变速器控制模块具有适配功能，确保自动变速器在整个使用寿命中都具有良好的换挡质量。变速器控制模块通过高速CAN（动力总成系统）总线执行诊断功能。
    变速器控制模块控制各种电磁阀，借以控制变速器挡位选择。电磁阀启动顺序基于变速器控制模块存储器中的编程信息和变速器的实际工作条件，如车速、节气门位置、发动机负荷和TCS位置。
9 HP48自动变速器的电控流程图如图59所示。
