详解变频空调器的主要器件

来源：本站整理作者：佚名 2016-07-11 13:08:29

    代换：
    固定方式、额定电压相同，功率大致相同的多抽头式多速电机代换。如室外风扇电机，也可用固定转换电机代换，但要将控制电路改变为固定高风模式。
    （3） PG电机
    PG全称Pulse Generator，译为脉冲发生器，是可以根据电机的不同转速发出相应脉冲的测速装置。PG电机是通过改变工作电压值改变转速的，换速时不会产生噪声，一般用作分体壁挂空调器的室内风扇电机。
    如图2-25所示是PG电机实物及符号。PG电机采用塑封整体密封结构，其定子线圈散热条件略差，功率相对小（多为4～35W）、直径相对小，在制造时一次性加满了润滑油，使用时不需要加油。

    PG电机内设置有主、副两个绕组和一块转速检测电路板。通过改变运行绕组CR两端子的供电电压值，来改变风扇电机的转速。如YYW11-2型PG电机，当供电电压为170VAC高速运转（1850rpm），为160VAC时中速运转（1730rpm），为150VAC时低速运转（1530rpm）。
    PG电机是一种带有霍尔元件的电机。霍尔元件被安装在电机的内部，用于检测风扇电机的转速，当电机每转一圈时，检测器就输出一个方波信号，由插头送至电脑板，被电脑板分析后作为自动调整风扇转速和报警室内风扇异常的依据。
    PG电机内置的过载保护器，断开温度为一般为100℃，恢复接通温度一般为80℃ 。
    维修提示：
    PG电机损坏，会造成开机风扇有规律地转几次后，停机保护，并报警室内风扇电机异常故障代码。

    2.8.2导风电机
    导风电机，又称风向电机、摆叶电机、摆风电机，英文“FLAP”或“SWAY”，用于开关和摆动导风板，使空调吹出的冷/热风按用户要求的方向吹出。
    导风电机按工作方式分为步进电机、同步电机，后者多用于柜式。
    （1）步进电机
    步进电机属于直流电机，又称脉冲电机，额定电压为12V或5V，是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。

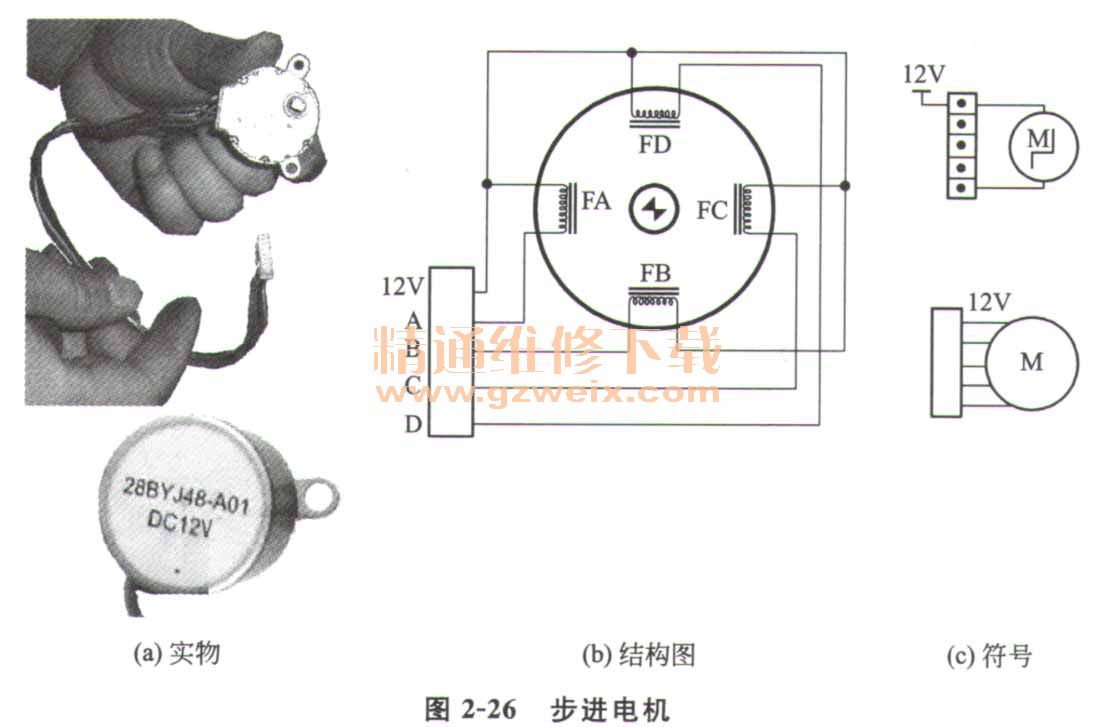

    如图2-26所示是步进电机的实物及符号。常见型号有MP24GA1、24BYJ48-X （Y）、24BJ48-Q1、42PM48L03、36BYJ46-T。

    步进电机内部有四个定子绕组。当插头的A、B、C、D脚输人脉高/低脉冲组合不同时，四个定子绕组产生的合成磁场方向及强度不同，推动转子运转的方向及角度不同。数据：
    步进电机每相绕组之间的阻值、相电压相同，领定电压12V的同步电机绕组阻值80～400Ω、相电压为4. 2V;额定电压为5V的电机相绕组为70～100Ω、相电压为1. 6V。
    （2）同步电机
    同步电机是微型同步电机的简称，英文是Synchronous Motor，缩写为SM，是指以同步转速运行的交流微型电动机。它的定子励磁绕组与220V交流电源接通，就开始运转，带动转子以与旋转磁场相同的速度旋转，一般每分钟5～6转。

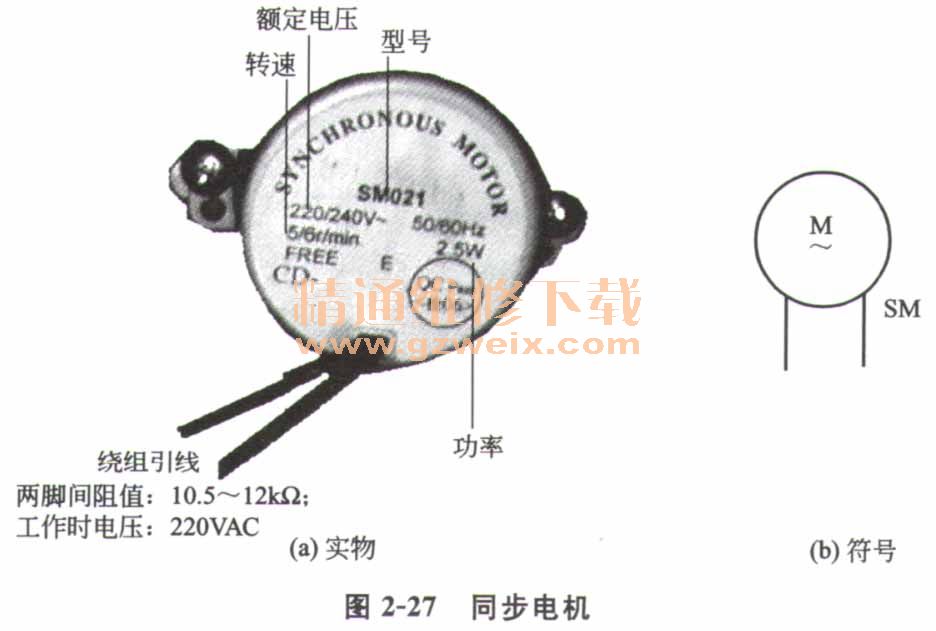

    如图2-27所示是同步电机实物及符号。空调器的同步导风电机常见型号有MB12、SM022C、50TYJ、50TY2、50TYZ-JF2-1、50TYZ-IF3、50TYJ-D1等。

    2.9变压器和温度传感器
    （1）变压器
    变压器，英文“Transformer”，缩写为“TRANS”，或“TRAN” , “T”，是利用电磁感应的原理来改变交流电压的装置。空调器的变压器是将220V/50Hz电压降低为几伏至二十几伏、50Hz，提供给电脑板。

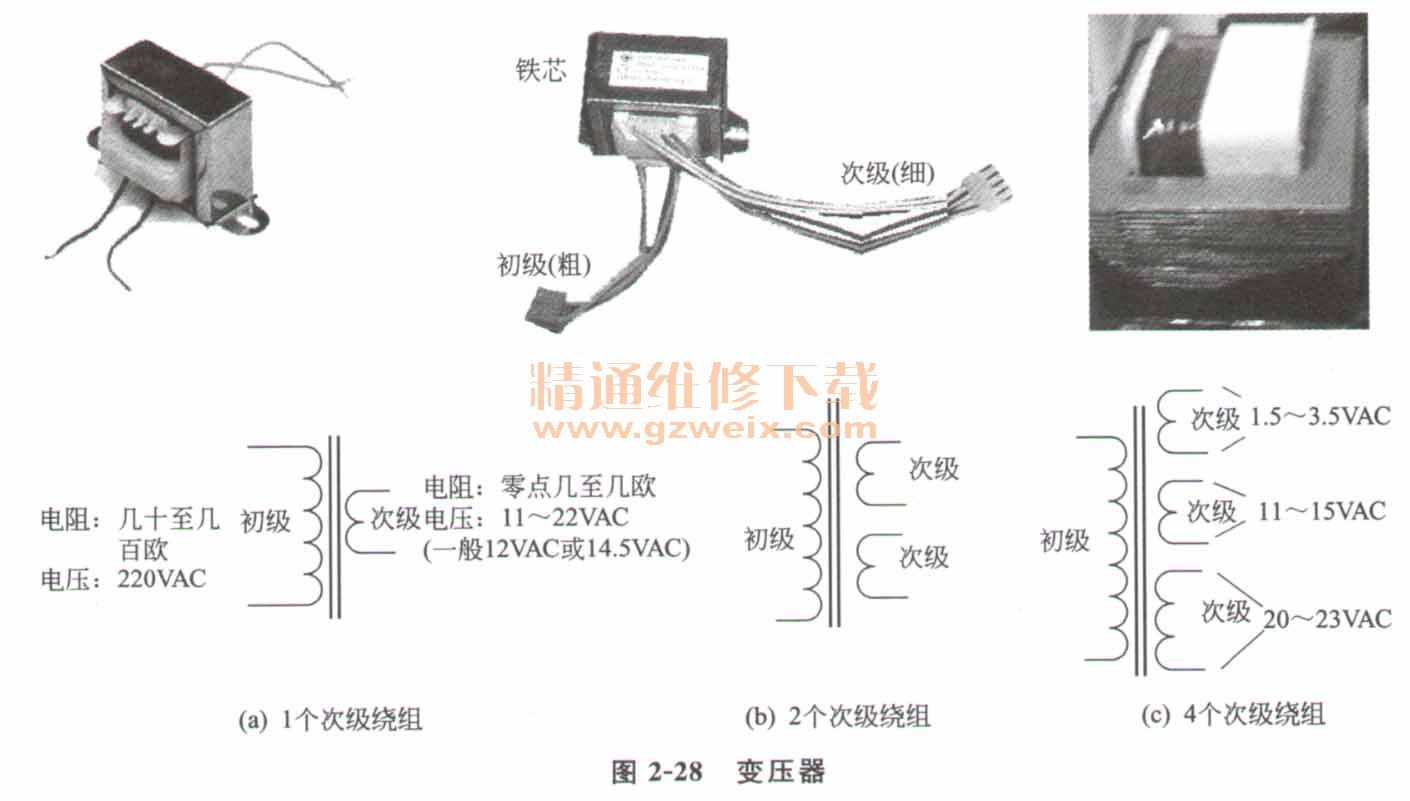

    如图2-28所示是变压实物及符号。变压器由初级线圈、次级线圈和铁芯（磁芯）组成。初级绕组只有一个，接220V/50Hz电源；次级绕组有1～4个，接电脑板。绕制初级绕组的漆包线粗、匝数多，绕制次级绕组的漆包线细、匝数少。

    部分变压器内置温度保险，与初级绕组串联。当温度升高至105-140℃时，温度保险熔断，切断变压器的220V供电回路，使电脑板及空调器停止工作，避免器件烧坏。
    维修提示：
    变压器故障率较高，损坏形式多数是烧焦（电网电压过高引起），或初级绕组开路，引起不通电或显示屏不亮且所有操作失控；个别是铁芯松动、绕组绕制工艺差，发现“嗡嗡”声但不影响电压输出及空调器的工作。次级绕组出现故障的可能性几乎没有，次级输出电压低，多是负载过重引起的，如次级所接二极管、电容击穿。
    技巧：
    如图2-29所示，变压器初级开路多是内部的温度保险熔断。可小心剥开初级侧底部（或顶部）的绝缘质，如看到内有一个2引脚器件，就是温度保险，可用温度保险丝或金属丝短路两引脚即可。

    代换：
    可用体积、输出电压大致相同的变压器代换。体积相同，其功率也会大致相同。
    （2）温度传感器
    变频空调器的温度传感器按特性分为热敏电阻、温控开关。
    1.热敏电阻变频空调器的温度传感器，采用负温度系数热敏电阻，英文“Nega-tive Temperature Coefficient”，简写为“NTC”。在电路中用“NTC”，或“RT” （R是电阻符号，T是温度符号）、“TH”表示。负温热敏电阻的特点是温度高时阻值小，温度低时阻值大。
    室内机热敏电阻的标注值（即25℃时的阻值），一般为5kΩ或10kΩ, 15kΩ；室外热敏电阻的标注值一般为5kΩ、10kΩ、15kΩ、 25kΩ、45kΩ、50kΩ、100kΩ等。

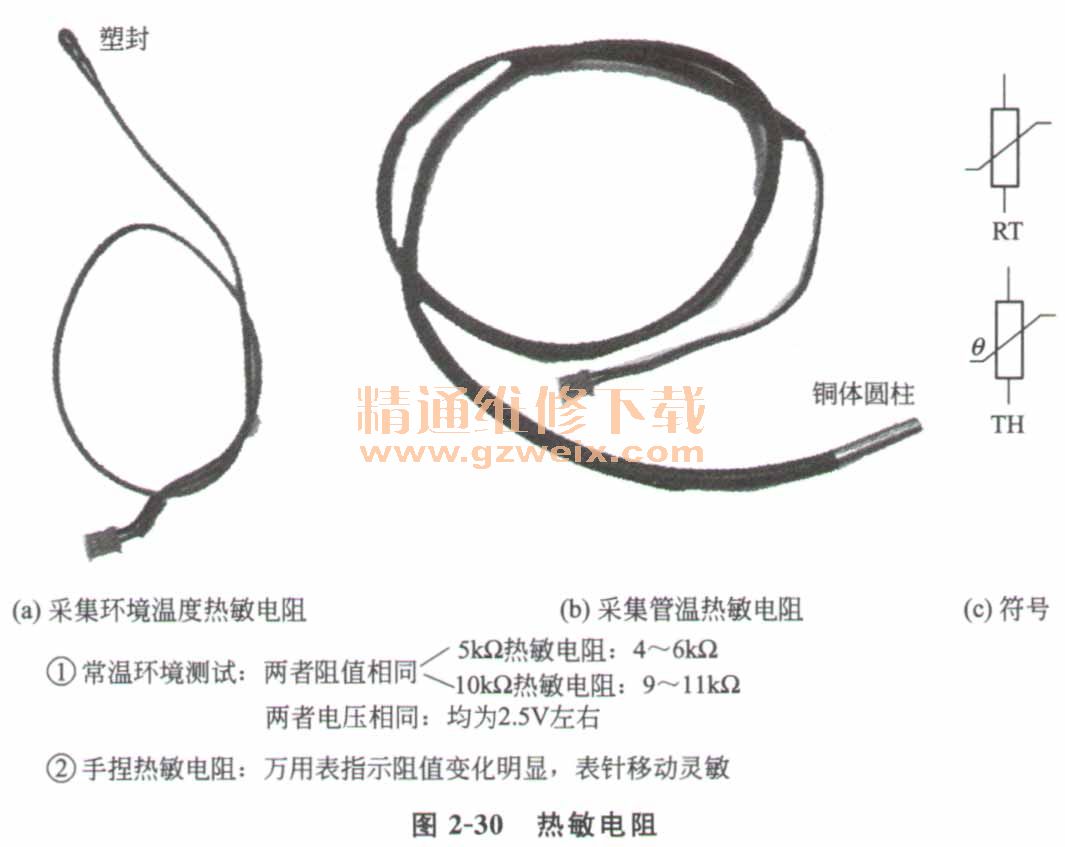

    如图2-30所示是热敏电阻的实物及符号，按其外形分为塑封、铜体圆柱。

    塑封热敏电阻，又称环境热敏电阻，一般固定在热交换器的表面，用于室温、室外环境温度采集。
    铜体圆柱热敏电阻，又称管温检测电阻，一般插人到铜管上专用的铜套内，用于检测室内热交换器的盘管温度（简称内盘温）、室外热交换器的盘管温度（简称外盘温）、压缩机排气管温度（简称排温）、压缩机回气管温度、压缩机顶部温度、电子阀温度等。
    经验：
    热敏电阻故障率较高，如断裂、脱胶肯定损坏。用手或温水对热敏电阻加热其阻值应线性变小，否则是损坏。同一台空调器的室温热敏电阻、内盘温热敏电阻的特性一般相同，将这两个热敏电队取出，15s后测试两者的电阻、电压值，相差应不超过8%。
    维修提示：
    温度传感器易出现阻值漂移现象，可能造成异常限频（压缩机运行频率一直高频不降或是一直低频不升）、保护停机并显示故障代码、不能正常开机、制冷工况下制热。
    警告：
    大多数传感器可以从插座上拔下，插拔热敏电阻插头时，注意不要把联机线拔断。热敏电阻一定安装到原位置，否则不能正确检浏温度。
    代换：
    更换温度传感器的型号或规格要相同，以保证空调器的控制精度。
    2.温控开关温控开关，又称温度控制器，简称温控器，属于自动复位型温度开关，在变频空调器上用于采集压缩机壳顶温度。平时温控器处于接通状态，当温度达到保护值（105～115℃）时自动断开，当温度降低到一定值（（60～90℃）又自动恢复接通状态。
