详解变频空调器的主要器件

来源：本站整理作者：佚名 2016-07-11 13:08:29

2.10电子膨胀阀
电子膨胀阀是一种制冷剂节流装置，只有部分变频空调器采用电子膨胀阀。

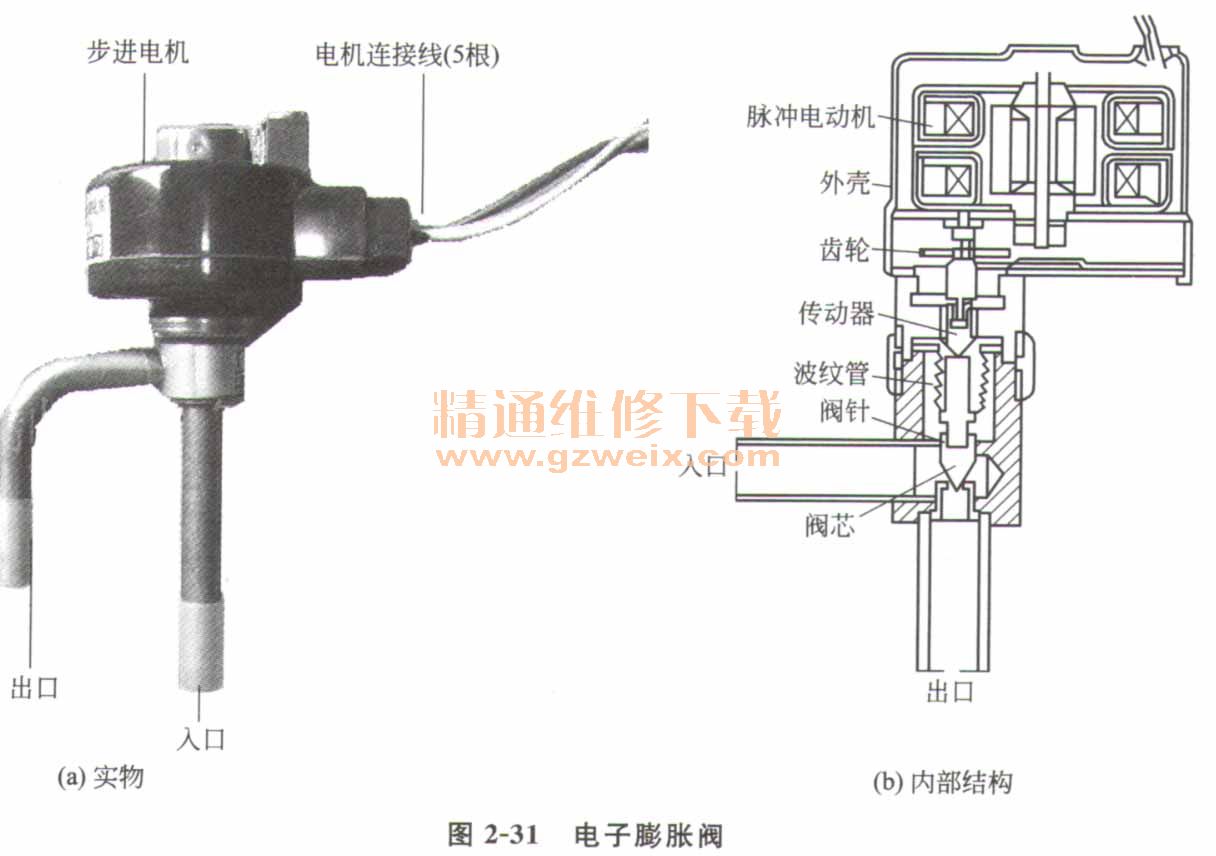

    如图2-31所示是电子膨胀阀的实物及内部结构图。这种电磁阀具有流量调节范围大、控制精度高和适于智能控制等特点，是变频制冷系统上理想的节流机构，一般安装在室内机热交换器的出口和过滤器之间。
    电子膨胀阀的工作由电脑板根据用户设置的制冷温度及采集的温度，按软件程序进行逻辑运算后确定。电脑板发出的阀开度控制信号（一般为四相步进的脉冲电压），通过插头送步进电机内的各绕组，控制步进电机正转（或反转）及运转度，再通过传动机构带动阀针上移（或下移）及控制移动度，从而控制节流孔的大小，实现节流量的调节。

    测试资料：
    电机的5根引线，侧端的一根是+12V电源电源（一般为红色线或灰色线），其他四个电机绕组端子对+12V电源线阻值相同，为几十欧。
    维修提示：
    接通电源，电子膨胀阀发现“咯嗒”的响声，大致说明电子膨胀阀正常；如无动作声或制冷时电子膨胀阀在压缩机工作后就开始结霜，要对电子膨胀阀的电机线圈及阀体进行检查。
    警告：
    1.焊接电子膨胀阀时，必须取出电机线圈，安装线圈时，先将线圈上部的凸部与阀体上的凹部准确对位，再将档块，装入线圈。
    2.焊接时要采取降温措施，以保证阀体的温度低于120℃，以避免阀内的尼龙件变形。

    2.11四通阀
    四通阀，全称电磁阀四通换向阀，简称换向阀或四通阀、电磁阀，在空调器的电路上用，“4WV”或“20S”, “ VALV（阀）”、“ VALVECOIL（阀线圈）”、“YV” （YefundValve即换向阀）表示。
    四通换向阀，顾名思义，其四个管口的通断关系可以转换。它是利用电产生磁，磁力吸动衔铁阀片移动，改变四个管口通断关系，来改变制冷剂的走向，控制空调器进行制冷或制热。
    （1）四通阀的识别

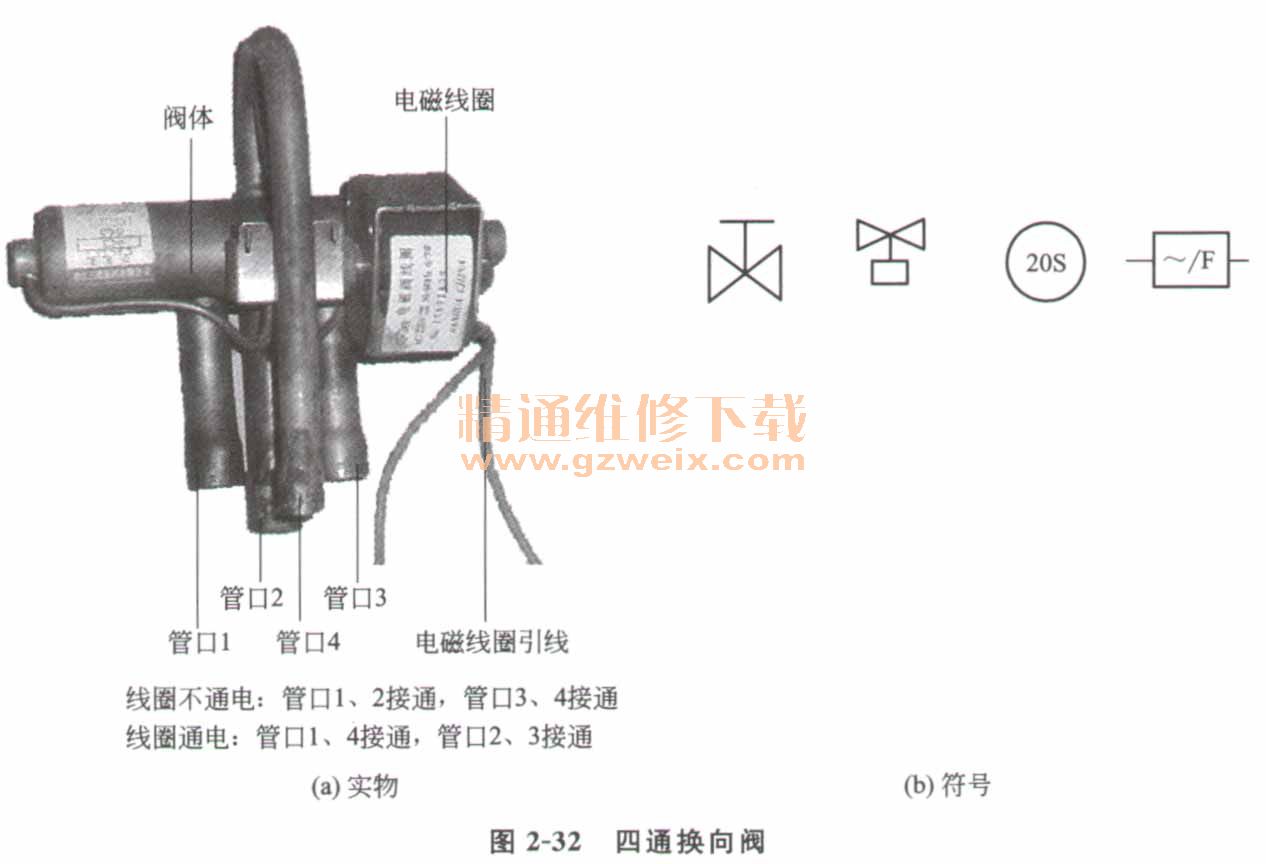

    如图2-32所示是四通换向阀的实物及符号。它包括电磁线圈、阀体两部分。阀体上的管口1连接室内热交换器，管口2连接压缩机的低压管（粗），管口3连接室外热交换器，管口4连接压缩机的高压管（细）。

    （2）四通阀的工作原理
    电磁线圈的额定工作电压为220VAC，是否得电受控于室外电脑板，决定四个管口之间的通断关系。

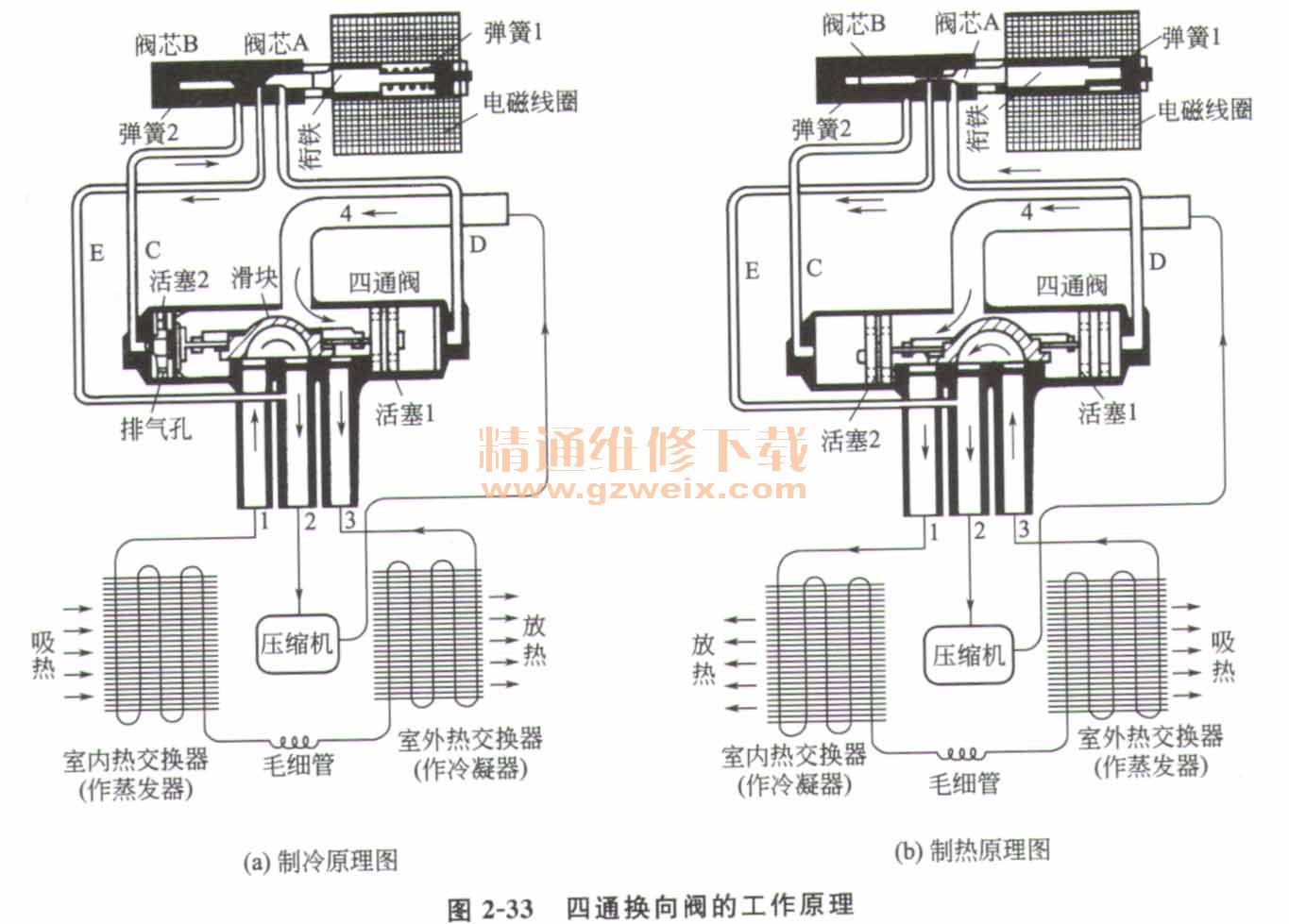

    如图2-33所示是四通换向阀的工作原理。制冷模式，电磁线圈不通电，阀体内的部件处于默认状态，阀芯B、阀芯A被弹簧1推向左端，使E管和C管接通D管被堵塞，活塞2的气缸为低压区，故滑块左移，管口2与管口1接通，管口4与管口3接通。这样压缩机排出的高压高温气体，经四通换向阀管口4、管口3，进人室外热交换器（此时作冷凝器），再经毛细管、室内热交换器（此时作蒸发器）、四通换向阀管口1和管口2，返回压缩机进行下一轮循环。

    当空调器设置制热状态时，电气系统对电磁线圈供电，线圈产生磁场吸动阀芯A、B右移，将C管堵塞，同时接通E、D管。四通阀体的高压气体通过两个活塞上的小孔向C、D管充气，活塞2的气缸内由于C管被堵塞充满高压气体；活塞1的气缸内，通过D、E导向及管口2与管口4相通，使之形成低压区。此时活塞带动滑块右移，管口2、3接通。这时压缩机排出的高压高温制冷剂，经四通换向阀管口4和管口1，送室内热交换器（此时作冷凝器），经毛细管，室外热交换器（此时作蒸发器）返回压缩机，重复上述过程。

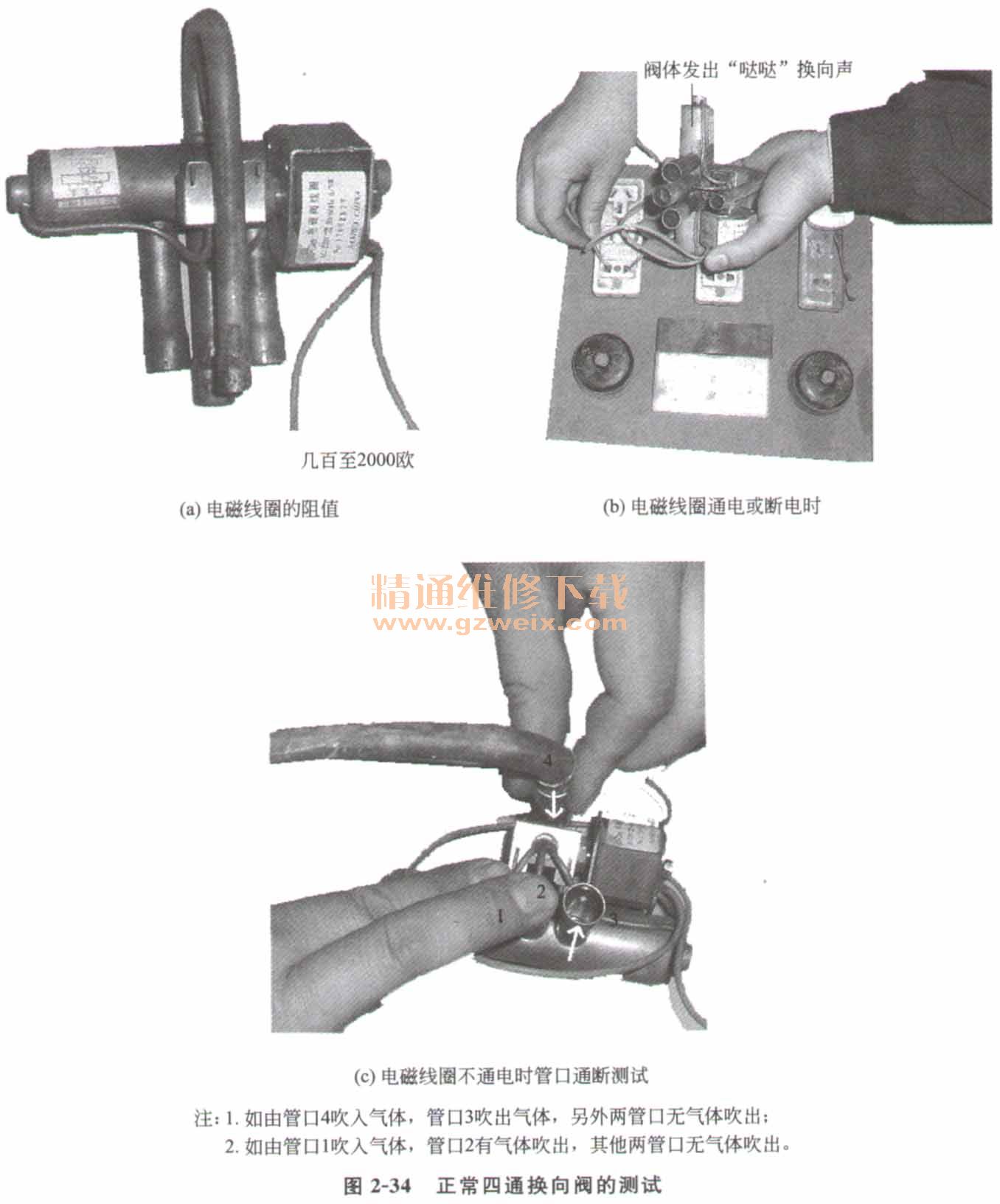

如图2-34所示是正常四通换向阀的测试结果。如果电磁线圈烧焦或阻值无穷大肯定损坏，如果管口之间的通断不符合图中逻辑是阀体串气或阀块卡阻。

    维修提示：
    四通阀故障率很低，损坏的形式及现象有：
    1.管口有油渍是漏气，引制冷/热差；
    2.电磁线圈烧焦或开路，引起不制热；
   3.四通阀附近有很响的“咝咝”声是阀体窜气（摸摸阀前阀后温度也可判定），会引起不制冷/热，低压管路压力高；
    4.制冷、制热切换，四通换向阀如无“哒哒”换向声，查电磁线圈供电控制是否正常，其次用改锥柄轻轻敲击阀体，如果恢复正常说明内部滑块阻卡，但通过敲动已解决，可继续使用；如果仍不换向，只能更换阀体。
    技巧：
    经验证，制冷剂不足导致系统压力偏低，也会造成四通换向阀不能按要求换向，所以，对四通换向阀的换向检查时，应先检测制冷系统压力是否正常。四通换向阀线圈供电的电压过低，也会造成换向困难。
    警告：
    拆却四通阀一定采取降温措施，详细见“4.7.3特殊器件的拆装”。

    2.12 二通/三通截止阀
    二通阀、三通阀是分体空调器专用器件，统称截止阀，位于分体空调器室外机的侧端底部，用于连接粗、细配管及开/关室外机制冷管道，是为安装和检修而设置的。
（1）二通截止阀
    顾名思义，二通截止阀是控制两个管口通、断的阀门。二通截止阀，简称二通阀，又称高压截止阀或供液阀（因空调器多用于制冷，制冷时此阀流经的是高压液态制冷剂而得名）。

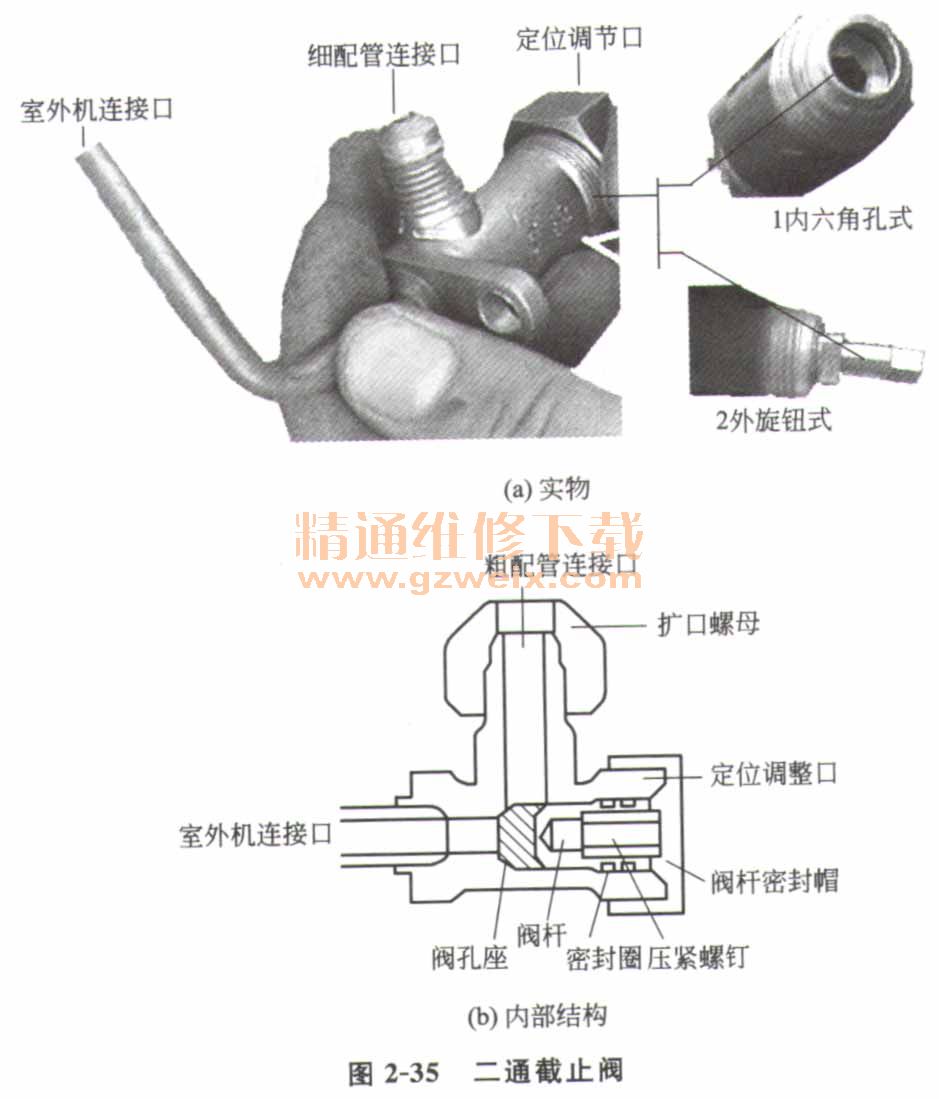

    如图2-35所示是二通截止阀的实物及内部结构，由定位调节口和两条相互垂直的管路组成。细配管连接口通过螺母与室内机组连接，定位调节口用于控制室外机连接口与细配管连接口之间的通断。定位调整管口有两种类型：内六孔式、旋转钮式（很少见）。

    用内六角扳手或活扳手顺时针拧动阀杆，阀杆下移，关闭截止阀（出厂位置）；反之，逆时针拧动，阀杆上移，阀孔开启，打开截止阀，接通两个管口（制冷/热位置）。
    （2）三通截止阀
    顾名思义，三通截止阀是控制三个管口之间通断的阀门。三通截止阀，简称三通阀，俗称低压截止阀或气阀［因一般空调器制冷时此管流经的是低压气态制冷剂而得名，但有个别柜式空调器（如春兰柜机）使用三通阀作高压管的截止阀］。
    三通截止阀根据维修管口的结构分为：气门销式三通阀、普通三通阀。

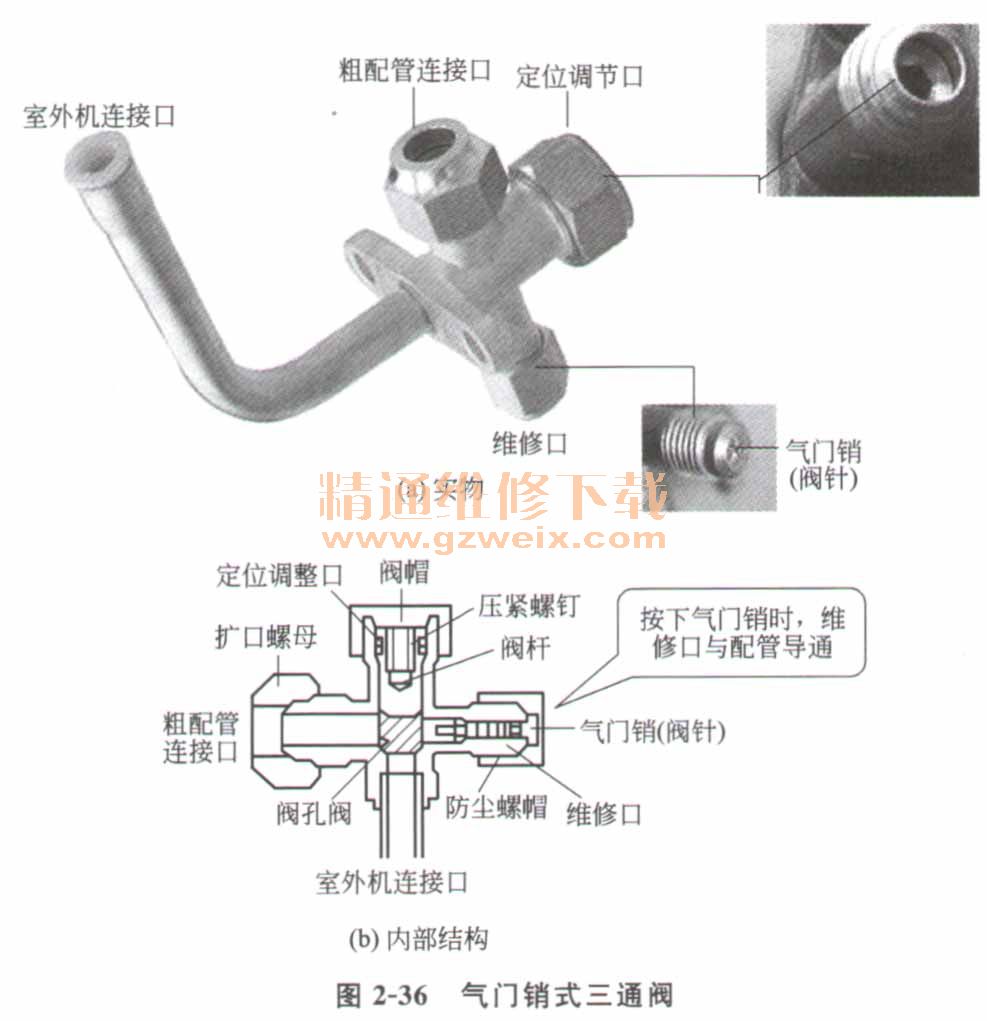

    1.气门销式三通阀如图2-36所示是气门销式三通阀的实物及内部结构。粗配管连接口用于连接室内机组；维修口，又称检修口、工艺管口、加氟口，用于连接制冷剂瓶等维修设备；定位调节口用于控制室外机连接口与粗配管连接口之间的通断。

    内六角扳手伸人阀门调节口顺时针拧动，阀杆下移到底，切断（出厂位置）室外机连接管口与粗配管连接口；逆时针旋转，阀杆上移，阀孔开启打开阀门，接通室外机连接管口和粗配合连接管口（制冷/热位置）。
    维修管口的内气门销，平时关闭，将维修管与其他管口切断；向里按压气门销时，气门销向里移动，使维修管口与室外机连接管口接通。向里按压气门销的方法一般有两种：一是用改锥直接按压气门销，需注意用力适中，避免损坏气门销；二是将公英制的英制管口安装到维修管口即可。

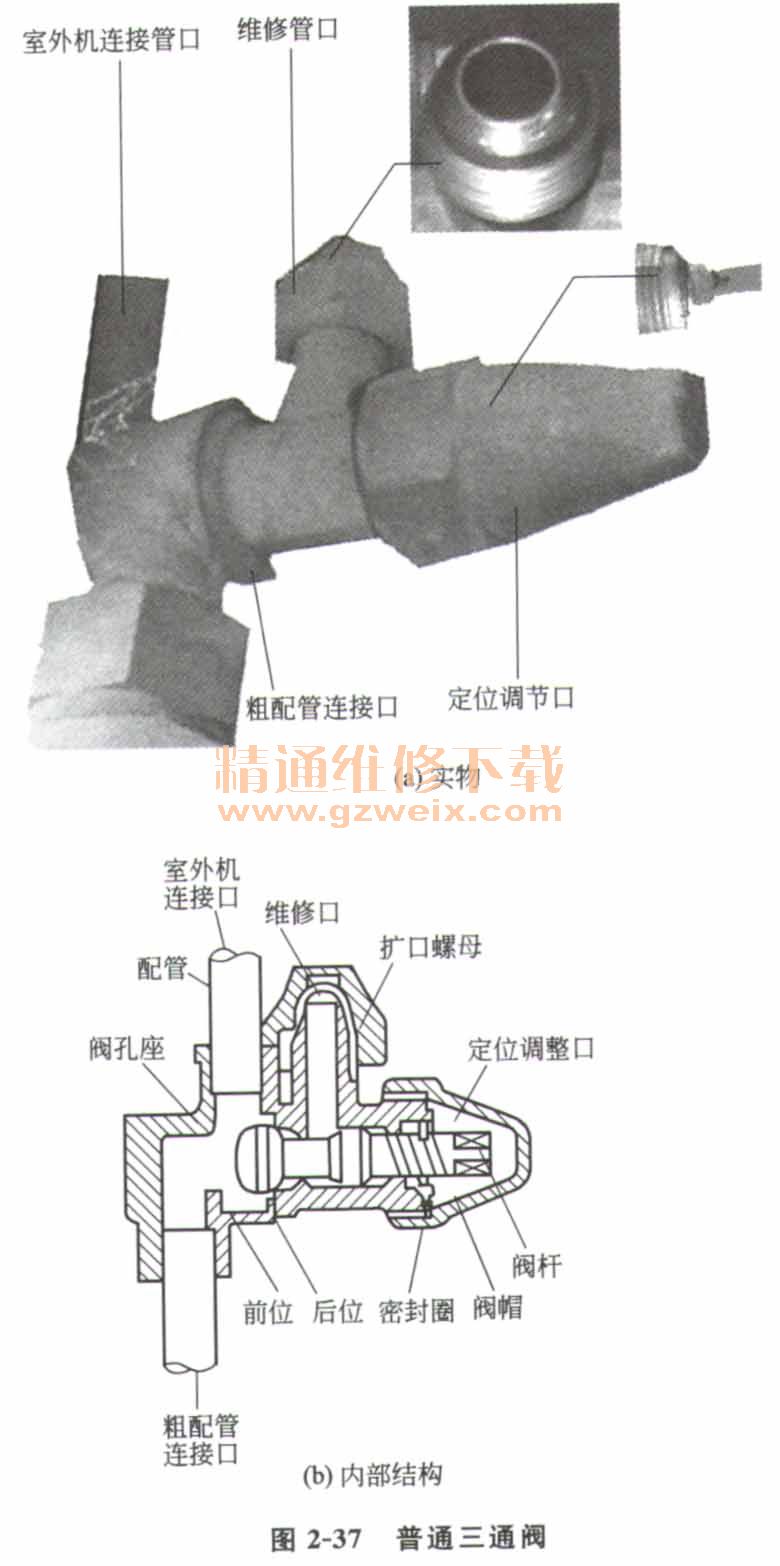

    2.普通的三通截止阀如图2-37所示是普通三通阀的实物及内部结构．，它内两条呈现“之”字形的水平连接管路、一个门调节口、一个维修管口组成。拆下阀门调节品的铜螺母，旋转阀门调节钮于不同的位置，可实现三个管口之间的通断控制。

    阀杆处于前位（又关闭位），粗配管连接口与维修管口接通，与室外机连接管口断开（室外机出厂位置）；阀杆处于中位（又称气洗位），管口呈现三通状态，即粗配管口与维修管口、室外机连接管口均接通，是加注制冷剂或整机抽空位置；阀杆处于后位，粗配管连接口与室外机连接口接通、与维修管口断开（制冷/热位置）。
