2.4桥堆
    桥堆，又称桥式整器，整流桥，用符号“DB”或“BR”表示。
    变频空调器的桥堆，额定电流为15A或20A，主要用于室外机的电源整流，并与大电解电容配合，把交流220V整流成＋310V左右（俗称＋300V电源），给室外机的变频模块及开关电源。

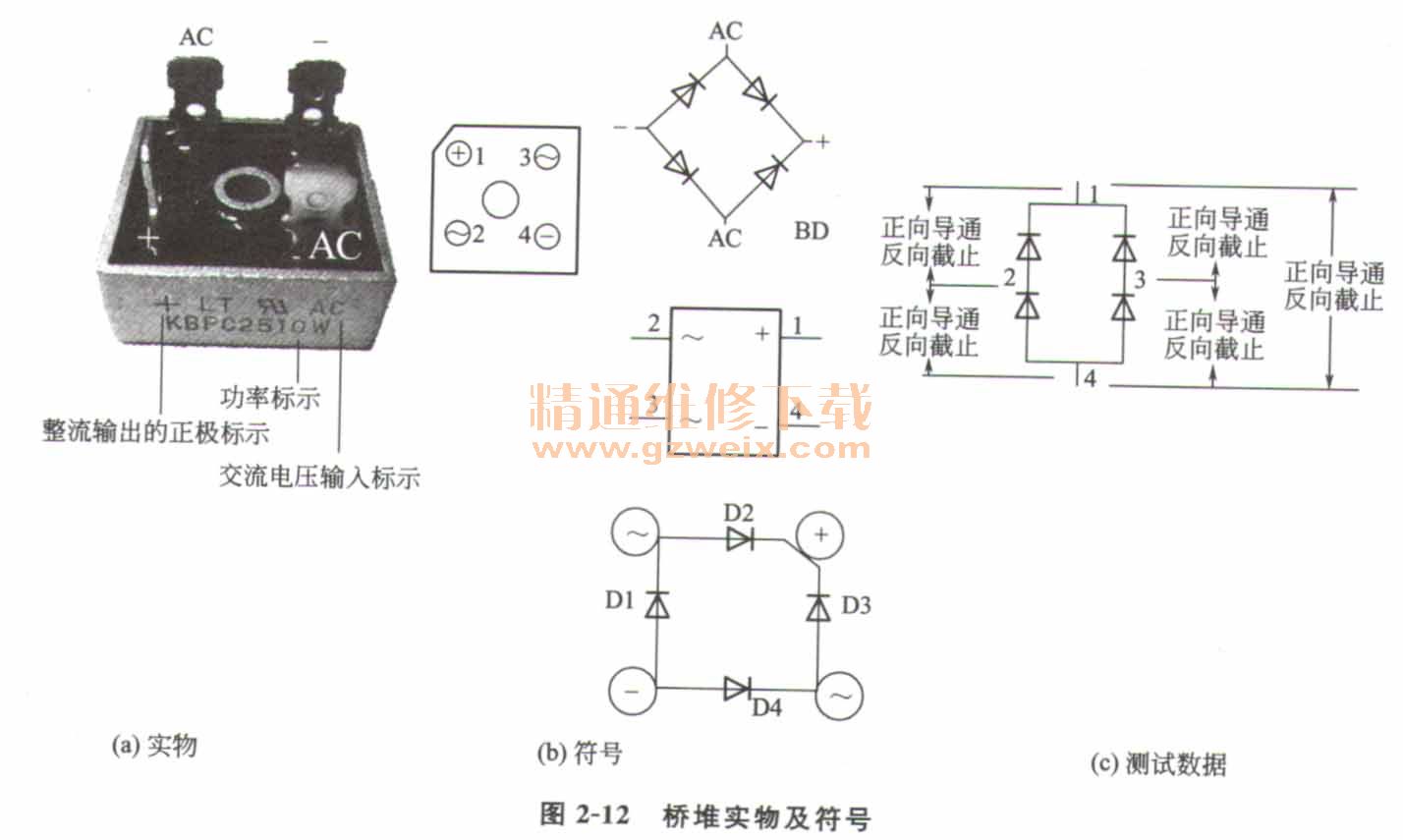

    如图2-12所示是桥堆的实物及符号，桥堆是由四个二极管按全波桥式整流连接方式封装在一起形成的大功率整流装置，有两个交流输人脚，标注“～”或“AC”，两个整流输出端，分别标注“＋”和“一”。

    数据：
    指针万用表电阻档，测量内部的每个二极管之间电阻，正向导通（1000档浏为500～700Ω， 1 kΩ挡测量约4～6kΩ），反向不通；交流输入端 （AC、AC）之间正、反向均不通；整流输出“＋”极时“一”极之间正向导通（1000Ω档测为1000Ω左右，1kΩ档测为11KΩ左右）、反向不通。通电后，测交流输入端（AC、AC）之间电压等于电网电压，测“＋”“一”极之间的直流电压为电网电压的1.4倍，  如在电网电压为220VAC时为＋308V。

    经验：
    桥堆因工作在大电流、高电压环境，易击穿，引起保险管熔断或通电掉闸；内部个别二极管开路或耐压性差，造成+300V电源不稳定，容易把变频模块击穿，所以，遇有变频模块损坏时，一定要检修桥堆是否也损坏。
    警告：
    拆装、触摸、电阻法测试桥堆前，一定要先对+300V滤波大电容放电。
    代换：
    额定电流、耐压相同或大于原值。安装新桥堆时，需区分开直流、交流连接端清直流的“＋”（缸脚）、“一”极（“＋”极的对角线上），如果弄错，会造成击穿室外机的保险管。

    2.5 +310V大滤波电容和电抗器
    +310V大滤波电容和电抗器都位于室外机，对变频模块的+310V供电滤波。
（1） +310V大滤波电容
    +310V滤波大电容对桥堆输出的脉动直流电压进行充电、放电，形成+310V左右的直流电压，提供给变频模块IPM作为主工作电压。
    如图2-13所示是+310V大滤波电容的实物及符号是室外机体积、容量（2000～4500μF）、耐压（400～560V）最高的电解电容。用“＋”标注正极，用“一”或阴影标注负极。如图2-14所示是+310V滤波电容的检测资料。1.阻值始终为不动是失效，测试初始表针不能摆动至0及以右是电容容量变小；



    2.表针最后不能恢复到400kΩ以上电容漏电；③表针向回摆动速度慢或有跳变是电容性能变差。
    维修提示：
    +310V滤波电容因工作在高电压状态很易损，部分损坏有外在表现，如顶部金属体或底部鼓包、漏液，引脚锈腐或有其他氧化物、通电后“咬咬”响。电容击穿，会把保险管熔断；电容漏电、容量下降、失效、性能变差，均会造成+310V不稳定，易损坏变频模块，这也是变频模块出现故障后一定要检查直流大电容的原因所在。
    警告：
    因＋310V滤波电容的容量大，即使空调器关机拔掉电源后，电容仍可能存储有电荷，两端电压仍可能为+310V左右。所以，在观察室外机的发光二极管熄灭之前，不要触及这个电容。另外，在拆装、触摸、电阻法测试这个电容及相关的桥堆、变频模块前，一定要先时电容放电。
    +310V电容放电方法有多种：机内自行放电法，在室外机电脑板正常的情况下放电时间约30s，在室外机电脑板异常时放电时间需5min；用灯泡或电烙铁等负载对这个电容放电。禁止用改锥直接短路电容两脚放电，以防止电击或损坏器件。
