d．插座。插座最长、引脚最粗的连接内风机；5引脚细插座连接风向电机，两个相邻的2脚插座连接室温、内盘温度传感器；变压器初级插座为2～3、引脚较粗，次级插座2～8引脚、引脚较细，位于多个相邻的二极管附近。
    e．其他。五色环或四数码贴片电阻，属于精密封电阻，用于室温、内盘温检测；塑封二极管用于电源电路的交流电整流；玻璃二极管一般用于钳位。
    2.室内机电脑板的电路框图  如图2-18所示是电脑板的结构示意图。核心器件是CPU，左侧从上到下依次为CPU工作条件输人、用户指令输人、温度信息检测、过零检测和风机转速检测、通信信号输人和输出；右侧主要是输出控制电路，包括风向电机控制、内风机控制、蜂鸣器控制、显示控制、室外机供电控制等。

    a. CPU工作条件。包括CPU的VCC脚输人＋5V电源、RESET脚输人复位电压≥4.6V（或2. 5V左右）且滞后+5V电源几微秒、XOUT和XIN脚外接晶体正常、记忆块内存储的程序数据（有的写人在CPU内）正确。当CPU具备上述工作条件时就开始工作，进人待机状态，开始接收处理用户指令。
    b．用户指令。输入包括按键电路和遥控接收器，是将用户指令变换为CPU能识别的相应二进制数码。
    c．室温和内管温检测。CN8、CN7插座连接的室温、内管温传感器，分别与精密度电阻R6、R7对+5V分压后，提供给CPU，被CPU分析后，就可判断室温、内盘温管温度。
    d．过零检测。仅见于采用PG内风机的机型。用于对220VAC电压降压、整流等处理后，形成与220VAC过零点同步的过零脉冲，送CPU分析，判断出电网电压的过零点，以在过零点启动内风机开始工作，减少空调器对电网电压的电流冲击作用。
    e．内风机转速检测。仅见于采用PG内风机的机型，把内风机输出的转速检测信号反馈给CPU，被CPU分析自动调整内风机的转速，实现内风机稳定转速功能。
    f．通信电路。由两块光电祸合器PC1、PC2组成串联通信电路，既要把CPU输出的室内机信息放大后提供室外机，又要把室外机的信息放大后提供给室内机的CPU 。
    g．显示电路。直接显示空调器当前的工作状态或故障代码。
    h．蜂鸣器。声音提示用户操作有效，报警故障代码。
    i．风向电机控制。CPU输出的八路两组风向控制信号，经倒相放大器处理后，经插头CN1和CN2控制左右和垂直风向电机的工作。有的空调器仅设置水平风向控制。
   j．内风机控制。采用PG内风机的机型，开机后，当CPU检测过零脉冲正常时，PG脚输出内风速控制脉冲（万用表直流电压挡测试为0. 1 v），经倒相放大器（或三极管）放大后，控制光电晶闸管D1的导通量，对内风机提供相应值的工作电压，实现对内风机转速的控制，同时检测内风机转速在允许范围时，才保持继续输出内风速控制脉冲，否则停机报警故障代码；对于采用多抽头内风机的机型，开机后，CPU的FAN-L（或M、H）脚输出+5V高电平，经倒相放大器（或三极管）放大后，驱动对应的继电器K4（或K3、K2）触点开关闭合，对内风机的L（或M、H）抽头提供220VAC，使内风机运转在相应转速上。
    k．室外机供电控制。制冷/热开机，CPU的POWER电源控制脚输出+5V高电平，经倒相放大器（或三极管）放大后，驱动继电器K1的触点开关闭合，对室外机提供220V工作电压。
    （2）室外机电脑板的结构原理

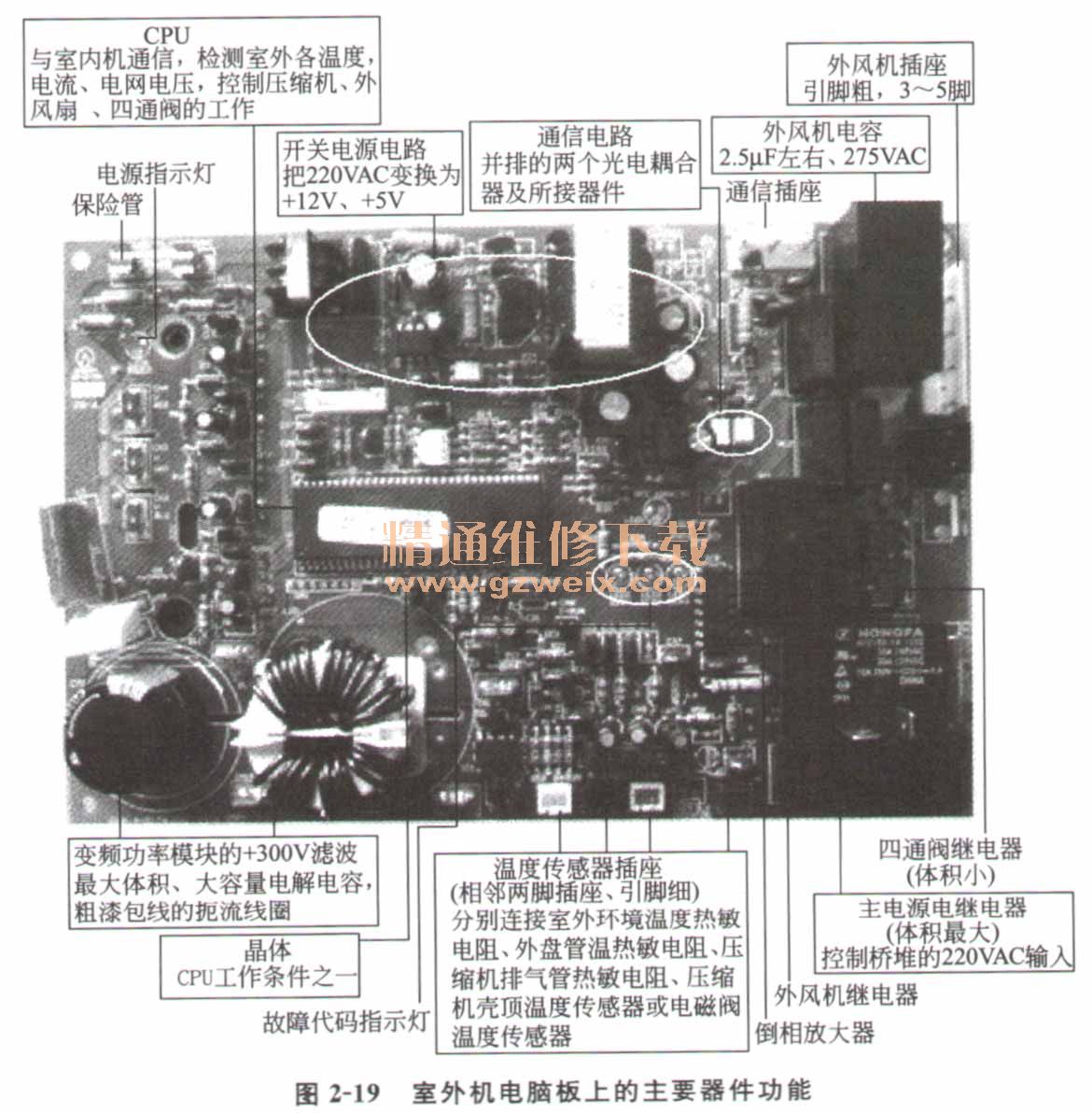

    1.室外电脑板上的主要器件功能  如图2-19所示是室外机电脑板上的主要器件功能。这些器件一般从外形、型号、位置就可以判断出来。如体积最大的继电器负责主供电控制，体积次大的继电器负责外风机控制，体积最小的继电器负责四通阀控制；体积最大、容量最大的圆柱形电解电容负责主供电+310V滤波，其他圆柱形电解电容一般负责+12V、+5V等低直流电压滤波；体积最大的变压器及附近的开关管或小型IC组成开关电源电路。

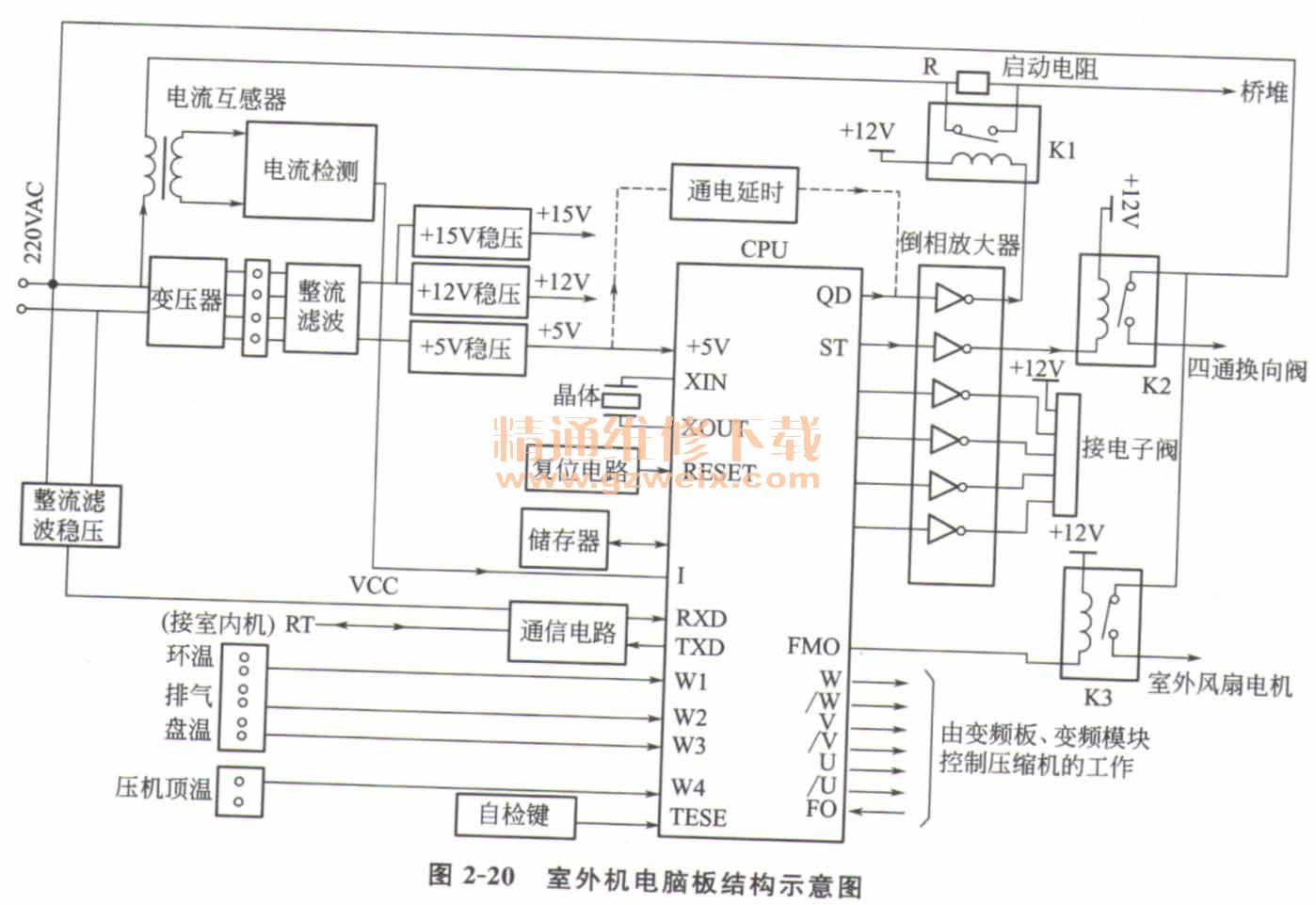

    2.室外机电脑板的电路结构如图2-20所示是变频空调器的室外机电脑板结构示意图，核心器件是CPU。 CPU根据检测到的按键状态、采集的室外各种信息及室内机通信数据，确定四通换向阀和室外风扇电机输出的高/低电平状态、W、 /W、U、 /U、 V、/V六路变频控制信号的脉冲宽度，以控制四通通换向阀和室外风扇电机工作状态，变频压缩机的运行频率。
