详解变频空调器的主要器件

来源：本站整理作者：佚名 2016-07-11 13:08:29

    维修提示：
    维修时，也可用假负载法检测变频模块，其方法为：用3个功率相同的灯泡接成星形，然后与变频模块U、V、W连接，开机后三只灯泡应逐渐由暗变亮，如灯泡不亮说明变频模块或控制电路有故障，否则故障在压缩机。
    1.变频模块常见损坏形式模块的P、N、W、V、U任意两端子间电阻为0kΩ，变频模块击穿，会烧毁保险丝；模块的U、V、W三端子输出电压值不一致，说明输出的三相电缺相或不平衡，引起空调器保护。
    2.变频模块损坏的原因通常是压缩机损坏或驱动单元输出信号出错、+300V供电有问题。所以，遇有变频模块损坏时，可先测试压缩机三端子的电阻是否相等；其次测+300V电源，如果明显低或不稳定低（应为电网电压的1.4倍），应检查主电源电路的直流电容，扼流线圈，桥堆；之后检测驱动单元的触发电压是否正常，最好不接模块，单独给驱动板通电，驱动单元修好的一般标准是6路触发电压两两相同（但也有例外）。
    3.变频模块测试拆装的注意事项变频空调器中IPM变频模块属于贵重器件，且非常娇气，电阻法测试前，一定拔掉空调器的电源插头，对+300V供电电源的大电容放电。
    拆装和触摸功率模块前，还要洗手或手摸水管以放掉身体的静电，否则可能损坏功率模块。安装模块必须要涂散热膏，螺钉要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停，很容易烧坏模块。
    代换：
    类型相同、额定电流相同或大于原值、体积大致相同、引脚功能相同的功率模块代换。安装变频模块时，要安装好原有的绝缘片，涂好导热硅胶，拧紧固定螺打以保证模块与散热片的良好接触。

    2.2.2风扇电机变频棋块
    （1）风扇电机变频模块的识别
    如图2-8所示是风扇电机变频模块实物及符号，风扇电机变频模块属于直流功率模块，体积较小，用于将+300V或+30V左右直流电压，变换为三相电，提供给直流无刷电机，控制风扇运转在相应转速上。

    （2）风扇电机变频模块的结构

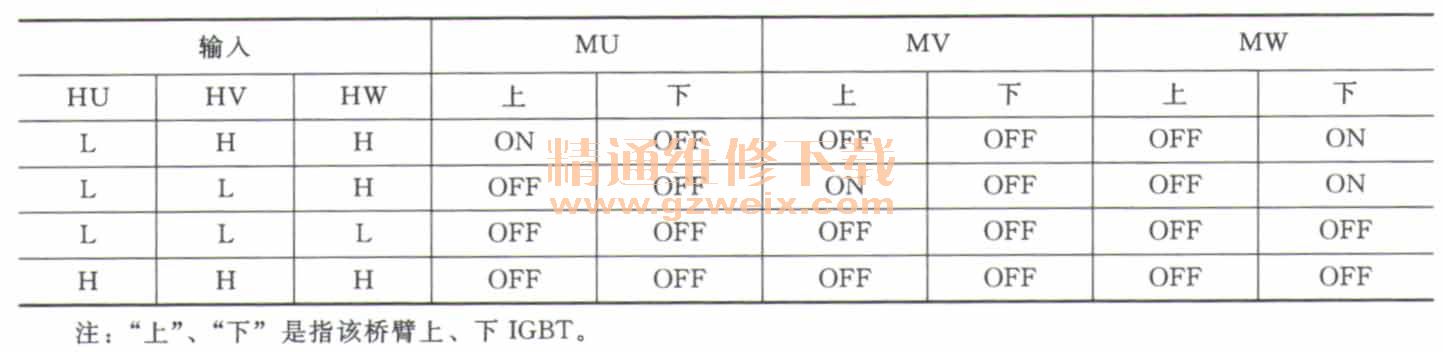

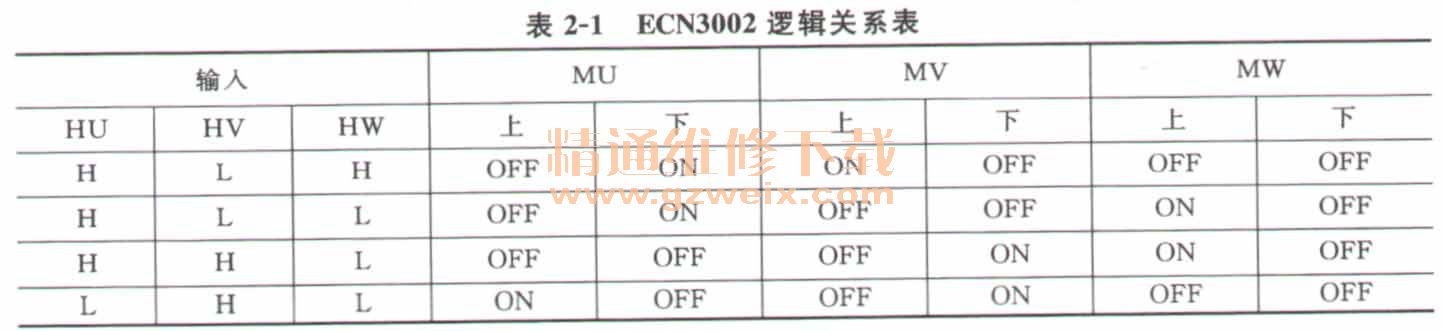

    图2-9是风扇电机变频模块内部结构及输出波形图。内部六个IGBT组成的三个桥电路，要求这六个IGBT每个周期内导通/截止关系见表2-1。

    受上、下桥臂驱动电路输出的20kHz PWM脉冲控制，内部6个IGBT按指定顺序轮流导通，在MU、 MV、MN端形成三相直流电压，三相直流电压的幅度相同、相位差为120°。
