宝骏630 BCM进行跳线刷新后出现无钥匙未拔提醒
来源:本站整理  作者:佚名  2019-08-22 09:34:42

 故障现象:在对该车BCM进行跳线刷新后,新增其它功能正常,无钥匙未拔提醒。

维修诊断过程:
1.技师又对BCM进行一次刷新故障依旧,试装新的BCM刷新后故障依然存在,证明BCM正常。
2.钥匙未拔提醒的工作条件是车辆在钥匙未拔出点火锁,且驾驶室车门打开时。
3.用RDS对车身控制系统组合仪表进行特殊功能测试,直接驱动蜂鸣器工作正常,可以排除仪表故障。
4.读取电源管理系统数据流,钥匙输入开关显示正常。

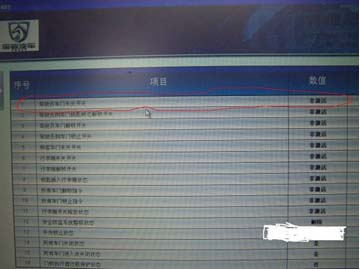

5.读取车辆进入系统数据时发现驾驶员车门未关开关显示未激活,此时驾驶员门是打开状态,阅读灯也能点亮,组合仪表车门未关指示也亮,经查看维修手册线路图得知驾驶员侧车门门柱开关为双位开关,一路通阅读灯和BCM组合仪表指示,另一路直接到BCM,故可以断定是开关或线路故障。

故障排除:在拆下驾驶员侧门柱开关后,发现有一插头脱落从新插接 ,故障排除。

经验总结:充分利用RDS可以排除好些故障。
备注:此故障的出现有可能是车辆在安装地板革的时候,拆卸内饰时不小心碰掉的,因没刷新以前没有钥匙未拔提醒,所以故障一直没有出现。
