故障现象:发动机抖动,报P0016 凸轮轴与曲轴安装相对位置不合理
排故过程:

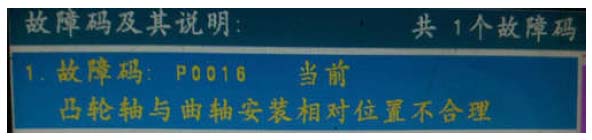

1、发动机抖动,用诊断议进入EMS系统,读取故障代码为: P0016 凸轮轴与曲轴安装相对位置不合理分析:通过以上故障代码信息分析,问题应该出在VVT阀机械或电路方面。
2、电路测量:首先拔下VVT阀插头,点火开关ON时测量插头两线对地电压,分别为14V和2.14V,正常。
3、VVT阀机械检查:拆下VVT阀体,阀体有上机油,外表也未见卡滞物,与其它车导换一个VVT阀后试车,故障依旧。说明不是VVT阀机械问题。
4、重新对正时

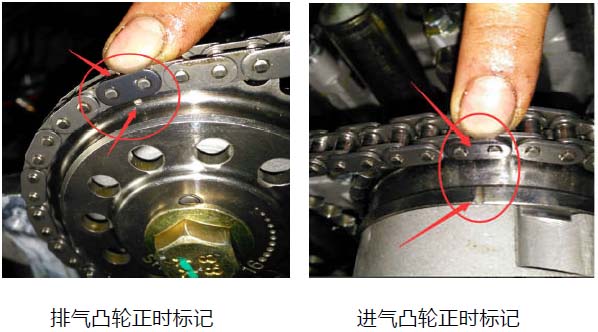

(1)、两凸轮正时标记
(2)、曲轴正时标记1
(3)、曲轴正时标记2
5、对好正时后试车,故障依然存在。
6、更换进气凸轮正时链轮,故障排除。
补充提升:
1、本案例是排查“凸轮轴与曲轴安装相对位置不合理”故障的一般流程,请各站熟知。

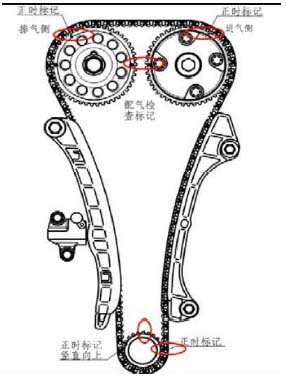

2、图为1.6L发动机正时标记图,5点定位,请知晓。
案例总结:本案例是进气凸轮正时链轮内部问题导致的故障,更换正时链轮后故障排除。
