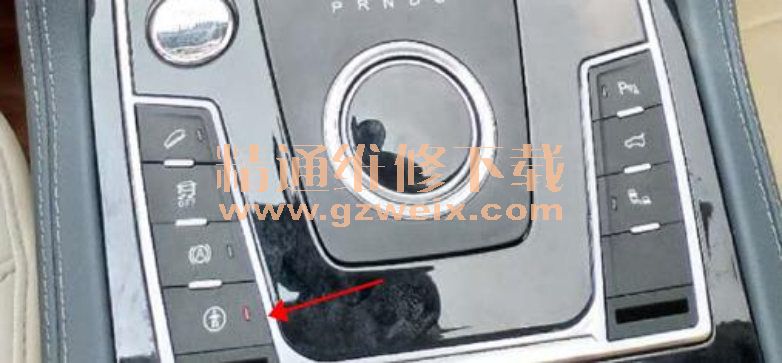

一辆众泰大迈X7。该车儿童锁指示灯常亮。
排故过程:
1、 确认故障,车辆儿童锁工作正常,可以正常开与关闭,判断儿童锁指示灯电压长通电故障!

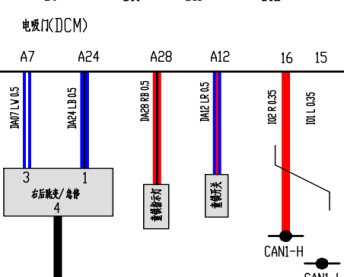

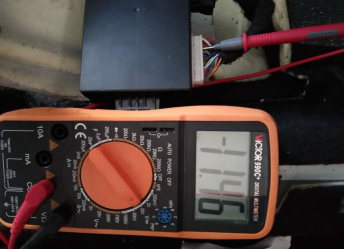

2、测量电吸门(DCM)模块A28#为儿童锁电源线,输出电压11.46V。当按下儿童锁开关,测量A28#输出电压同样为11.46V,不正常(测量正常车辆,其输出电压为11.42V和0V之间变化)
3、判断电吸门模块A28#可能电源线有异常电源短路,拔下电吸门模块插头,儿童锁指示灯熄灭,故障锁定在电吸门模块。 更换DCM模块,故障依旧。
4、查阅电路图,儿童锁需要检测儿童锁反馈信号后,指示灯才能正常熄灭

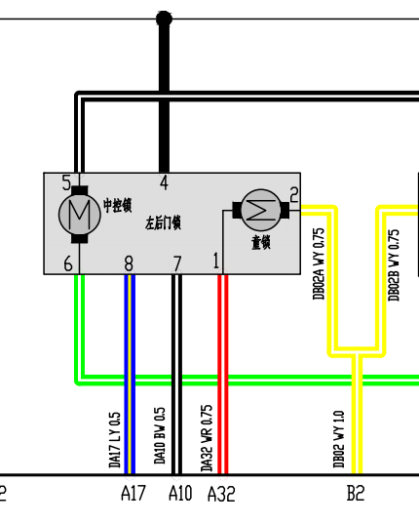

5、测量电吸门模块的反馈信号电压左后门锁无电压输入。右后门锁有1.54V的电压输入, 怀疑是儿童锁关闭信号未反馈给DCM模块。测量DCM模块A17#信号线接插件和左后门锁块8#接插件线束导通情况正常。确定左后门锁块故障,更换后故障排除。
案例总结:该车故障是由于左后门锁块内部故障, DCM模块未收到儿童锁关闭信号,误认为儿童锁功能开启,导致DCM模块始终点亮儿童锁指示灯。
