故障现象:打开电源车速表到顶,空调不工作,仪表故障灯点亮。
排故过程:

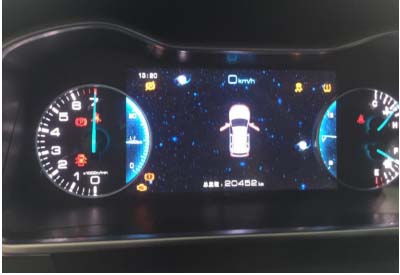

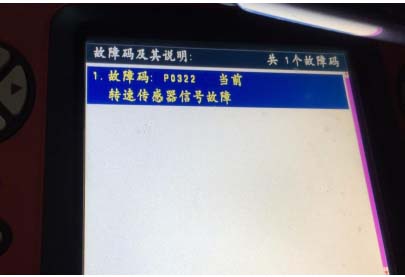

1.打开电源后仪表转速指针直接到顶,启动车辆后仪表指针无反应车辆加速正常,仪表显示故障灯点亮,读取发动机故障码P0322转速传感器信号故障!

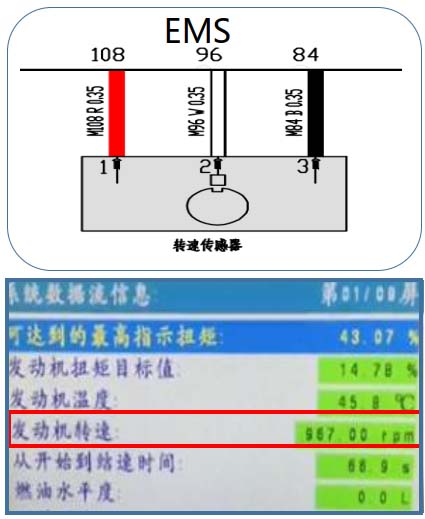

2.检查转速传感器测量传感器与电脑板之间连接通断情况, 3根线正常,读取
数据流转速显示正常!排除传感器故障及电脑板故障!

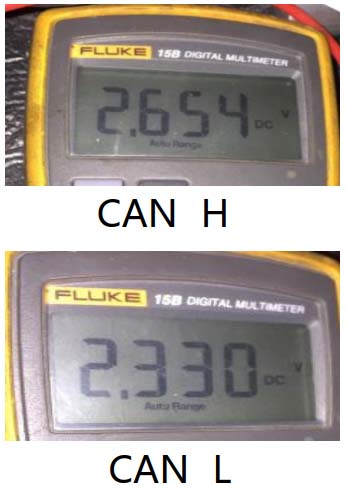

3、此故障出现时伴有空调无法工作及仪表等点亮故障,判断网络存在问题,测量CAN网络电压。 CAN高2.33VCAN低2.29V 电压正常,怀疑网络存在异常信号断开所有网络设备故障依旧存在!

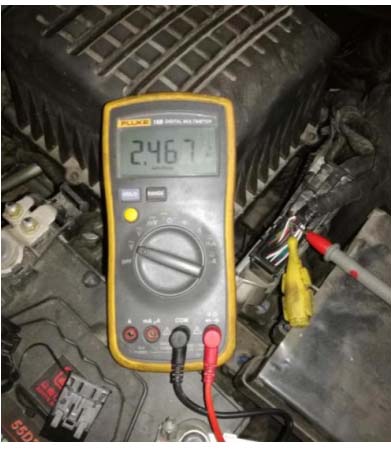

4.基本排除网络故障后根据故障码进行排除,故障码显示转速信号故障,测量反馈信号电压2.3V-2.4V正常。找一同配置车辆将12V电源直接跨接在曲轴反馈信号上,故障与故障车现象一致。故障锁定在转速信号!

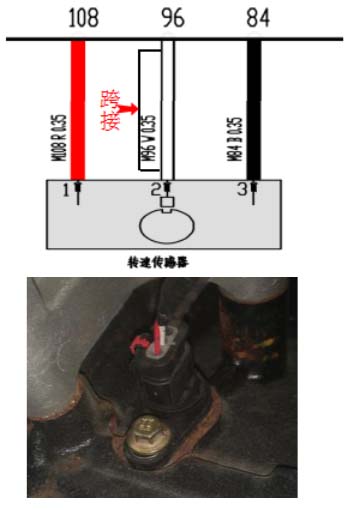

5.检查检查过曲轴信号线通断正常,怀疑信号线与其他电源短路导致,断开原车信号线束直接传感器与电脑板进行跨接,发动车辆故障依旧在线,基本判断
曲轴位置传感器内部短路导致,更换
曲轴位置传感器后故障还是无法排除!

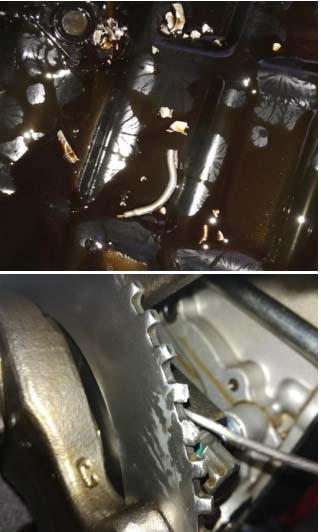

6.根据之前排除可以音响曲轴信号的已基本排除,只有曲轴信号齿圈未检查,拆卸发动机油底壳发现油底壳内有块状金属杂质,将发动机分解,曲轴信号齿圈严重磨损,发动机接受信号错误导致车辆故障!
维修总结:此次维修车辆转速不显示,读取诊断仪读取发动机转速信号是,发动机接受到的信号不正确。采用凸轮轴位置信号计算得出,只供应发动机运转使用,其他系统无法读取导致仪表指针到顶,空调无法开启故障!
