众泰大迈X7打开空调后压缩机不工作
来源:本站整理  作者:佚名  2019-09-23 09:37:57

 排故过程:

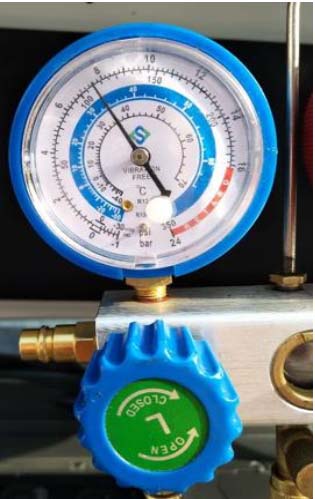

1、根据空调工作必须具备空调压力组合开关信号,蒸发器温度传感器信号, A/C开关信号。首先用空调压力表测试空调高低管路压力均为7.6Bar正常。 测量压力组合开关对应的四线电压正常。倒换压力组合开关,故障依旧。

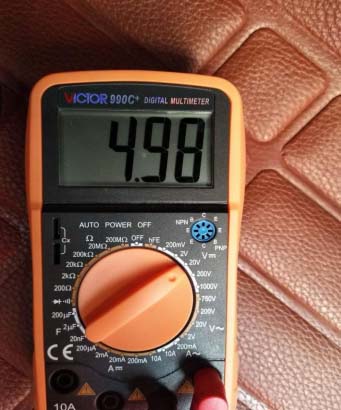

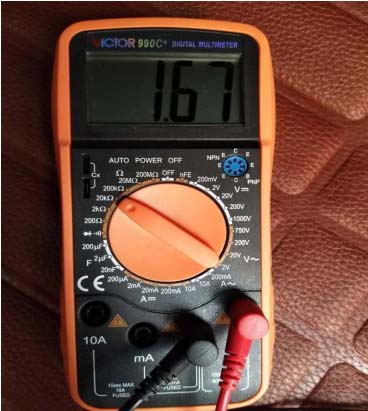

2、测量蒸发器传感器所对应的线束插头电压为4.98V。其阻值在常温下的阻值为1.67千欧(对比正常件阻值)

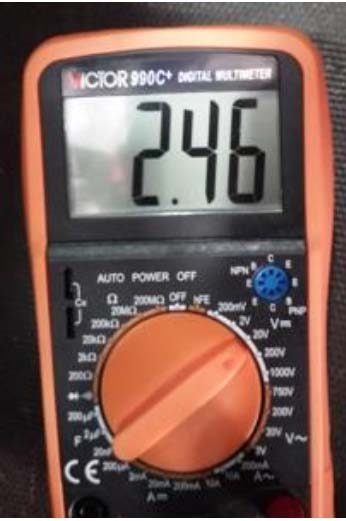

3、两组信号都正常,怀疑A/C开关信号异常。 A/C开关信号是通过CAN网络给发动机系统且空调系统无法进入。从而更加确定问题出在CAN网络。在车辆启动时检查诊断口CAN高低均为2.46V。不正常。同时在维修过程中发现空调系统的其它执行器工作正常,由此说明空调控制模块的电源线和搭铁正常

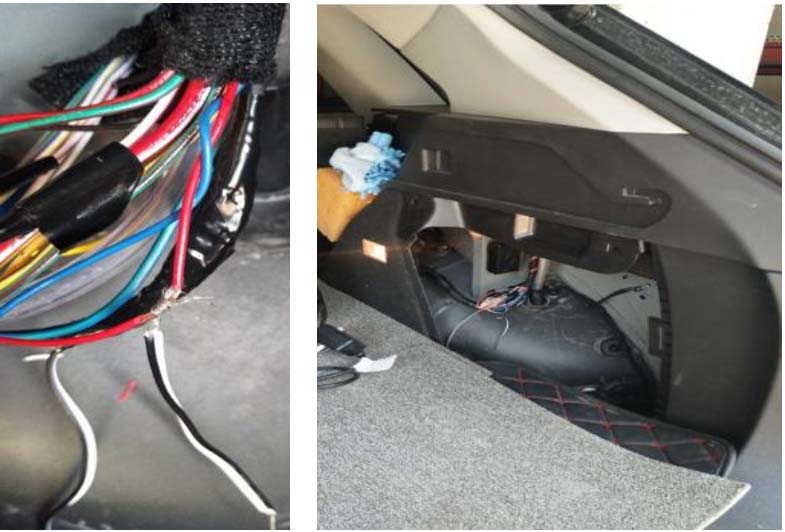

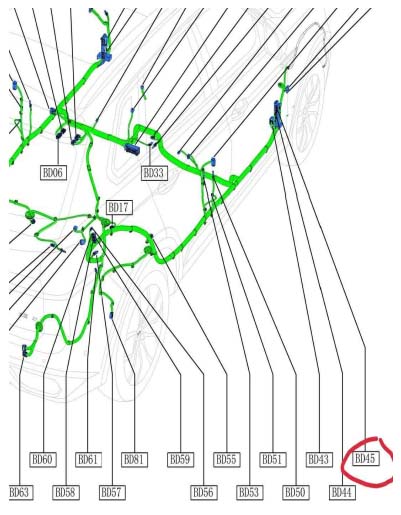

4、 依次断模块和线束插头测试,当断开右A柱饰板下的仪表线束和地板线束BD45插头时。如图,空调系统能进入且压缩机能工作。说明问题出在地板线束。依次查找。在右后侧围处发现白红线(倒车灯电源线)和红线(CAN高)加装GPS模块。拆除模块故障排除。

案例总结:该车故障是由于在加装倒车影像过程中,加装人员误将倒车灯的电源线与CAN 高线桥接,造成网络数据错误。发动机系统无法接受到空调系统的A/C开关信号,空调压缩机不工作。
