故障现象:停车后无法启动,仪表灯全亮,智能钥匙在车外时按一键启动开关能切换电源档位;一键启动时马达无反应。
排故过程:

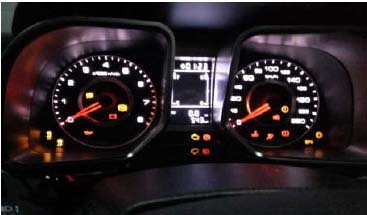

1、智能钥匙不在车内时,可以切换电源档位,此时故障灯全部点亮,如右图:
2、用诊断仪检测车辆各个系统均无法进入,“汽车电脑没有应答,任意键退出”如图:
3、全车模块无法进入,首先考虑CAN网络问题。未开电源时测量诊断接口的高低CAN线电压分别测得CAN-H电压为:2.51v;CAN-L电压为:2.49v,正常。
4、断电瓶负极,测量CAN两线终端电阻为13欧,不正常(正常值为60欧);测量两线分别对地导通情况,无短路。
5、单独测量EMS和ICU模块本身的终端电阻,均为120欧(正常),考虑其它模块存在问题。

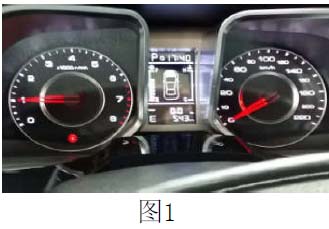

6、当断开左A柱下地板线束插头时(非油泵线路所在插头),仪表上的灯恢复正常,且检测仪能够读取其它系统信息,车辆能正常启动,如图1。故障原因锁定在地板线束上。
7、测量地板线束插头上的两根CAN线间电阻,为0.02欧(正常不导通),如图2。
8、分别断开地板线束上ACU和
EPB模块,再次测量地板线束上CAN两线电阻,仍为0.02欧。
9、此车为17款,配制有360全景影像,模块位于副架座椅下方的地板上,当断开此模块时,两CAN线电阻无穷大,线路恢复正常。
10、测量360模块上两CAN线电阻为0.02欧,更换此模块,故障排除。
案例总结:本案例是360全景影像模块内部故障引起的CAN网线出现问题,更换模块后故障排除。
