众泰大迈X5偶发出现无助力、不能正常熄火
来源:本站整理  作者:佚名  2019-09-15 09:34:21

 排故过程:

1、经过了解,该车偶发出现无助力;熄火时仪表灯灭,发动机不能熄火,需要多次按一键启动开关才能熄火。
2、连接诊断仪读取故障码
1)EPS系统故障码如下:
2)仪表系统故障如下:
3、检查EPS线路,电源搭铁和CAN线通讯都正常。
4、更换电子转向管柱总成,试车几天故障再现。
5、又先后更换了前舱继电器盒、发动机线束、ABS总成、电瓶,故障仍没得到解决。

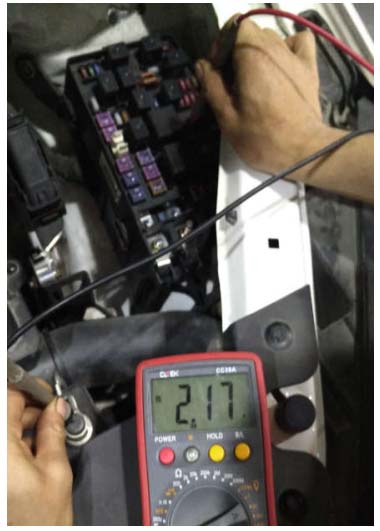

6、该故障为偶发故障,有时一星期不出现一次给排查工作带来了很大的难度。在一次排故过程中突然故障再现,仪表灯熄灭,发动机还在运转。马上测量F16保险电压,实测为2.17V,有窜电。

7、断线测试,先后断开右A柱下地板线束插头、左A柱下地板线束插头(其中左A柱下插头中有油泵线,断开后发动机转速缓慢下降,不是想要的立即熄火)。
8、拔下音响主机插头,故障依旧。

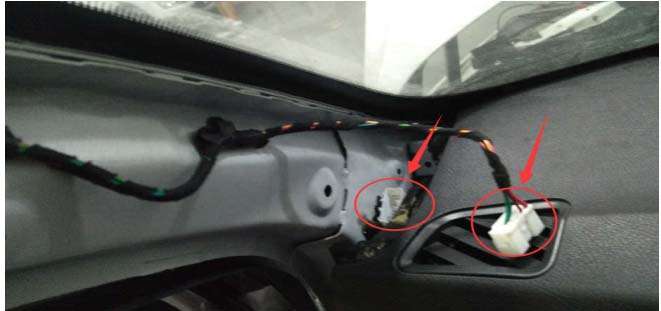

9、当断开左A柱上的仪表和顶棚线束插头时发动机立即熄火。
10、测量顶棚线束插头红黄线(常火线)和红黑线(IG火线)电阻,11.37千欧,故障。

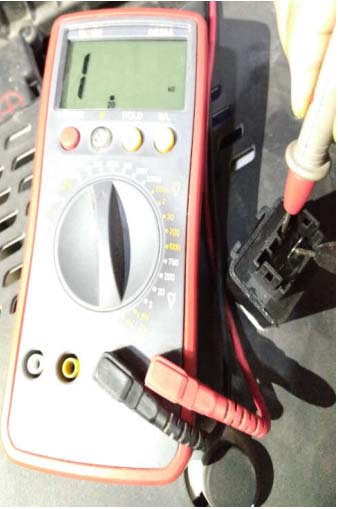

11、打开尾门处顶棚,拔下遮阳帘继电器,测量两线电阻无穷大,线路正常。
12、测量继电器上对应红黄线和红黑线的端子时,有18千欧电阻。
13、经测试,该继电器可以正常开启关闭遮阳帘,在两次动作遮阳帘后再次测量继电器,原18千欧电阻的两端子变为阻值无穷大,此时车的故障完全消失。怀疑该车故障和客户动作遮阳帘有一定关联。
14、更换遮阳帘继电器故障排除。

补充提升:
提升一
应急熄火操作方法:
1、多次点按一键启动开关;
2、常按一键启动开关。
提升二
常火线向IG火线窜电会导致不能正常熄火故障,一般窜电电压比较低才会导致不熄火(如常火电源和IG电源直接连通将导致不能启动故障),除备用电源外接电子设备外,通常是由同时具备常火电源和IG电源的设备内部出现问题引起的。

案例总结:本案例是遮阳帘继电器内部短路导致的故障,更换继电器后故障排除。
