备注：上图为M5EVR标准旋变阻值、发电机插接件编号

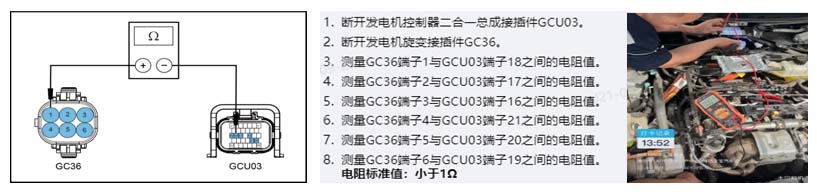

6.根据电路图指导测量GC36.GCU03 电阻值，电压值。

经以上测量线束之间无断路问题存在，正常。

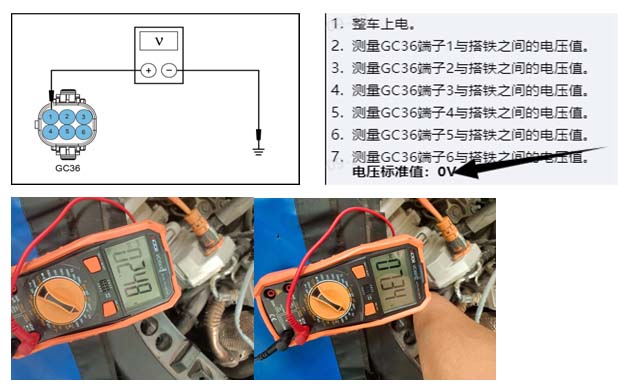

按手册指导进一步检测电压情况，如下：

备注：2.3号针脚与搭铁电压7.3V左右、1.4.5.6 号针脚与搭铁电压2.5V左右 同款车对比电压值：  1.4.5.6 号针脚与搭铁电压为2.5V左右  2.3号针脚与搭铁电压7.3V左右 （维修手册标准电压值与实际测量电压值不符，已实车测量为准）

7.以上测量线路正常，再次检查线路、插接件、针脚等外观无异常。采集GCU故障日志发送厂端，等待后台分析结果。

8.厂端分析结论：GCU故障，建议更换处理。待更换试车，若无异常，可交付使用。

案例总结：对于GCU旋变偶发性故障，先确认版本，在排查线路，然后测量电阻，电压值，结合诊断工具，TIS对故障码的维修指导和后台日志采集数据分析，找到故障引起的原因 。
