①根据 TIS 电路图找到 A 点插接件断开， BDCAN 高低 CAN 电压万用表读数为 2.213V（异常） 。可以排除图中 A 点右侧的所有挂点及线束问题。重点排查仪表台区域的模块及线束。
②将仪表台区域的模块（除空调控制器、无线充电模块、蓝牙控制模块外）挨个断开，观察万用表读数均无变化；模块插接件检查无异常。下一步需拆卸副仪表台，对剩余模块进行断开测试。
③晃动拍打线束及仪表台观察是否有变化。拍打组合仪表处时，万用表读数偶尔显示正常数值。拆卸组合仪表，万用表读数显示正常数值，初步分析组合仪表，或线束，或插件存在异常。
④根据 BDCAN 网络结构及电路图分析：组合仪表（非 BDCAN 网模块）及其插接件可能性较小。

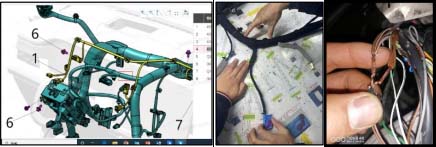

⑤重点排查组合仪表后面的驾驶室线束。拆卸仪表台后，对线束进行检测发现组合仪表分支旁边有一个 BCAN 的接点存在异常。
7、 更换驾驶室线束总成后测试无异常交付使用。
案例总结：
1） 该案例故障类型：根据故障码确认故障范围为 BDCAN 网络关闭，排查方向为重点检查 CAN 网络模块、相关线束插件等。
2） 本案例中， CAN 网络 BUSOFF 且 CAN 高低电压相等，基本确认为高低CAN 短路故障。一般采用分段式排查（挨个节点断模块、检测 BDCAN线束、各个节点插接件&针脚等）。
3） 针对本案例偶发性故障，采用万用表实时监控 CAN 线压数值变化，同时晃动拍打 BDCAN 网络区域部件方法，最终锁定故障点。
