诊断思路：

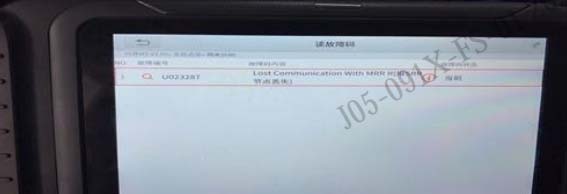

故障当前存在， 诊断仪读取 GW 报 U023287 SRR 节点丢失” 故障码， 诊断仪无法进入 SRR1 和 SRR2 模块；

分析可能的原因有： SRR 的供电和搭电异常， CAN 总线异常，SRR 硬件故障， OTA 过程导致配置异常。

故障排查：

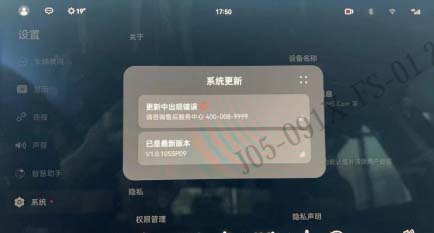

1、 查询后台 OTA 记录，升级 SRR1 时失败，建议定位 SRR1 失败的原因后再推送。

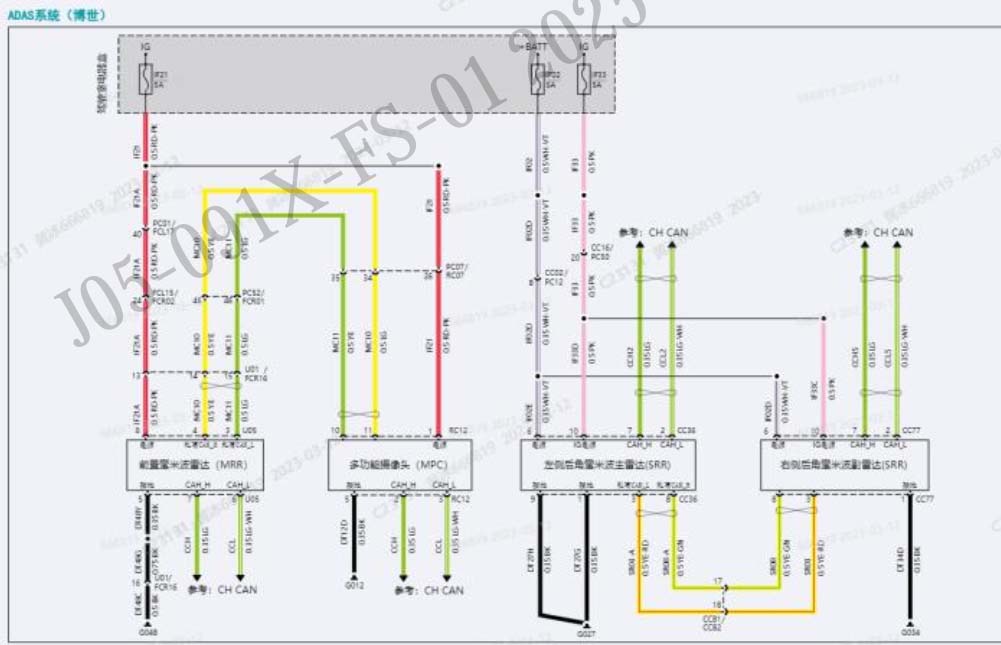

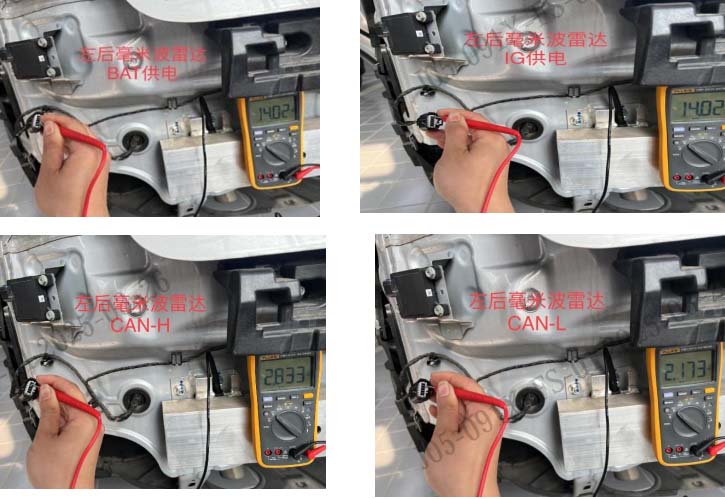

2、 检查左后 SRR 模块， 拔开线插测量 CC36 PIN6 电压为 14V,PIN10的电压为 14V,PIN7 CAN-H 的电压2.8 V，正常；测量 PIN2 CAN-L 的电压为 2.2V， PIN9 的电阻为 0.1Ω ,PIN1 的电阻为 0.1Ω正常； 测量终端电阻为 58Ω正常。

3.测量右后 SRR 模块，拔开线插测量 CC77 PIN6 电压为 14V,PIN10 的电压为 14V,PIN7 CAN-H 的电压 2.8V，正常；测量 PIN2 CAN-L 的电压为 2.2V， PIN1 的电阻为 0.1Ω正常； 测量终端电阻为 59Ω正常。
