故障描述：客户反映车辆倒车无影像

诊断思路：根据客户描述可能原因如下。

一、 控制单元故障

二、 保险烧蚀，线路故障，搭铁故障

三、 系统软件故障

诊断过程：车辆到店后，首先根据仪表提示使用诊断仪对车辆进行读取故障码无法进入APA模块

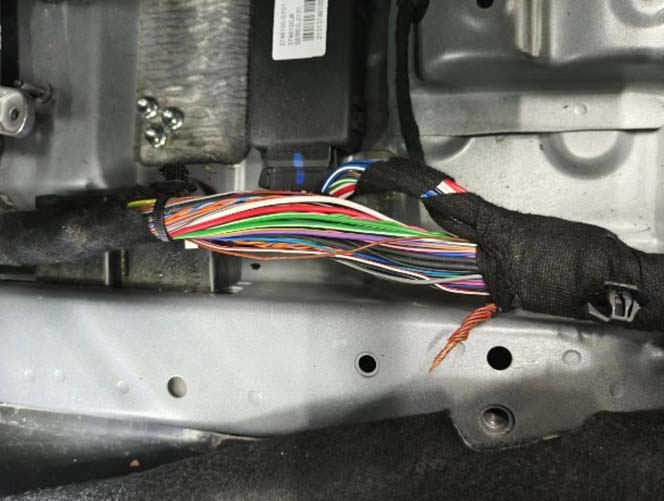

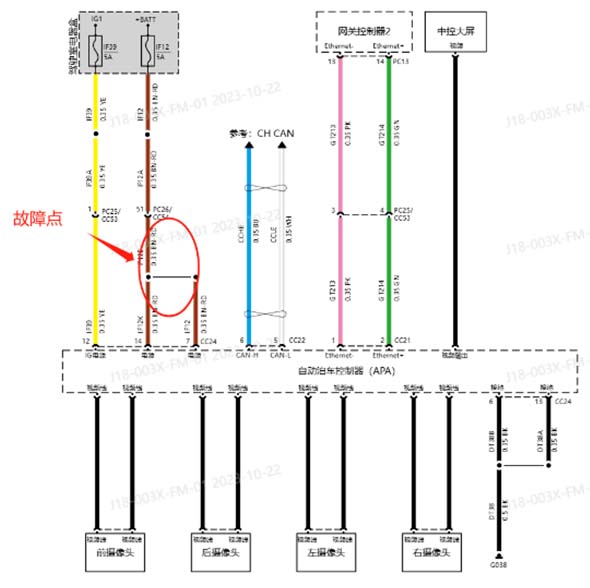

本着由易到难的检查方法检查保险和插头针脚是否有虚插或退针情况，检查后保险无烧蚀电源正常有电。测量APA插头IG电源和+BATT电源7号12号14号针脚，其中7和14针脚共用一个电源均没电需排查线路，测量PC26/CC54节点插头是有电输出，随后使用万用表测量PC26/CC54到APA主机插头7,14号针脚有断点。使用分段测量法测出线路节点断路（如下图所示）接上以后故障排除。



诊断结果：线路节点没有接好导致线路退出

案例总结：此车故障为线路故障，了解电路的组成与构造明确诊断思路，测量线路故障时线束太长构造复杂可以使用分段测量避免大拆大卸缩小故障点便于排查。
