1.3 倾角模块

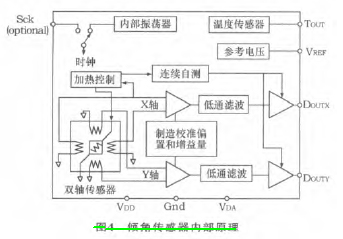

倾角模块由倾角传感器和它的外围电路组成。倾角传感器选用美芯的MXD2020E， 它是一款制造在单片CMOS芯片上的双轴加速度测量系统， 基于气体对流传热原理；测量范围±1g重力加速度， 工作温度-40 ~105 ℃， 输出信号是占空比与加速度成正比的脉冲信号，可与微控制器简单连接。倾角传感器内部原理如图4所示。

1.4 方位模块

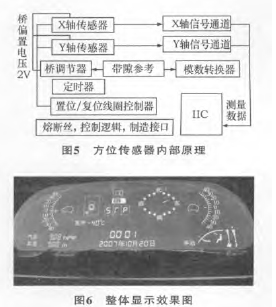

方位模块由方位传感器和它的外围电路组成。方位传感器选用美芯的MMC212XMG， 它是集双轴磁传感器和IIC通信方式为一体的芯片， 可以很方便地与微控制器连接，传输速率达400 kHz， 测量范围为±2高斯， 工作温度-40~85 ℃。 考虑到金属内饰对方位传感器的影响， 仪表在装车后应作出厂校准。方位传感器内部原理如图5所示。

1.5 VFD显示模块

VFD显示模块集成了VFD显示屏和它的驱动电路， 与微控制器可通过串行数据通信模式连接。 整体显示效果如图6所示。

2 软件设计

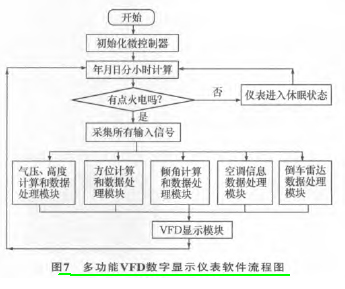

软件设计的主要任务是采集所有需要在VFD显示屏上显示的功能信息，然后通过计算，控制其以数字或字符图形的形式显示出来。图7是多功能仪表软件流程图。
