剖析现代新雅尊新技术(中)
来源:本站整理  作者:佚名  2012-11-01 07:55:18


     (1)系统检修

    TPMS激励仪(如图12所示):韩国现代汽车用来注册轮胎压力传感器的专用设备,与现代汽车的专用诊断仪GDS(如图13所示)配合使用。其功能分为:



    传感器ID确认。轮胎压力传感器的ID印制在传感器本体上。当安装轮胎以后,维修人员就不能够从外面看到传感器的ID,但是通过GDS诊断仪和TPMS激励仪就可以读取到每个传感器的ID。不过,需要注意的是TPMS激励仪必须要靠近传感器,才可以确姗目应传感器的ID。



    传感器的故障检测。

    传感器ID的注册。更换或变更控制模块和压力传感器或轮胎换位后,使用丁PMS激励仪靠近目标轮胀,储存并记忆每个ID的位置。



    (2)自动注册(仅限于轮胎换位心、配TPMS系统的车辆,、轮胎换位以后TPMS系统需要重新注册轮胎压力传感器的位置,注册方法分为手动注册和自动注册。自动注册是在轮胎换位以后,在一个点火周期之内以大于25km/h的速度持续行驶7。以上,系统完成轮胎压力传感器的自动注册。



    (3)部件的更换

    更换轮胎压力传感器:需要使用诊断仪GDS和TPMS激励仪执行传感器的手动注册。通过诊断仪GDS将新压力传感器的ID输入到TPMS控制模块当中。



    更换TPMS控制模块:将新的TPMS控制模块安装到车上后,使用诊断仪GDS进入到TPMS系统的设置界面选择相应的菜单项目,按照诊断仪的要求输入车辆的车型代码和车辆的VIN码,然后TPMS模块从初始模式转换到正常模式,最后再注册所有轮胎压力传感器的ID才算是完成TPMS控制模块的更换。



    五、车身网络通信

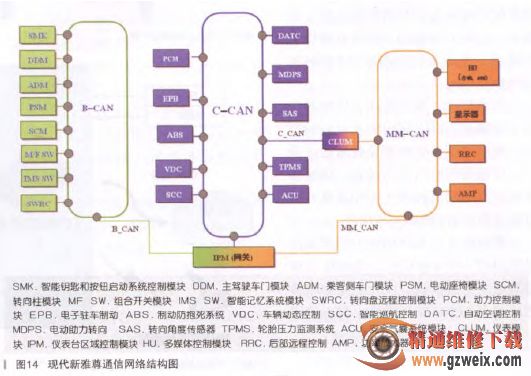

    现代新雅尊的通信网络结构(如图14所示)分别为底盘的C-CAN通信网络,车身的B-CAN通信网络,多煤体的MM-CAN通信网络。在这其中包括两个网关模块,IPM仪表台区域模块是这3个网络的总网关模块。CLUM仪表模块是C-CAN网络和MM-CAN网络的网关模块。

上一页  [1] [2] [3]
