剖析12年雷克萨斯GS350新技术(二)
来源:本站整理  作者:佚名  2012-11-15 09:44:01

6自动变速器控制

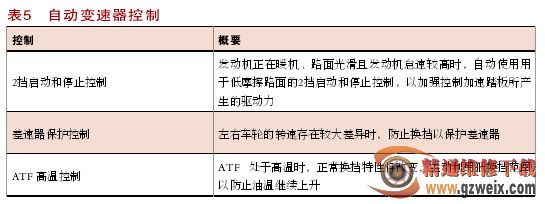

自动变速器控制,如表5所示。

    三、轮胎压力普告系统

    1概述

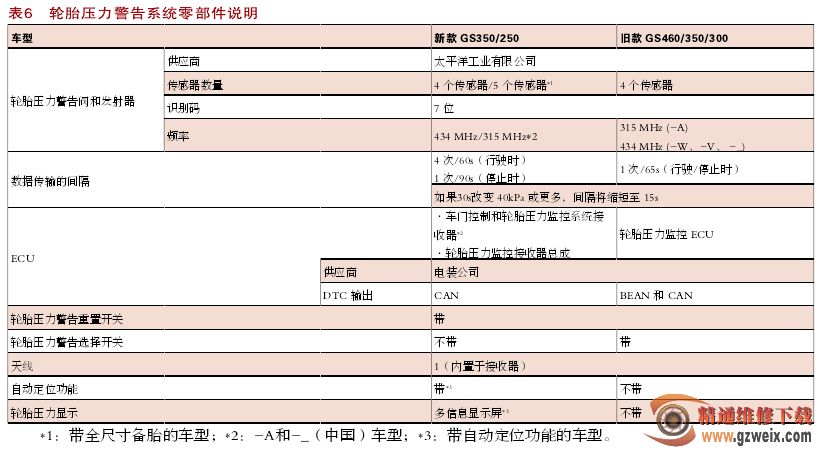

    采用直接感应型TPWS,具体零部件如表6所示。



    车门控制和轮胎压力警告系统接收器:轮胎压力警告ECU和接收器内置于车门控制接收器。

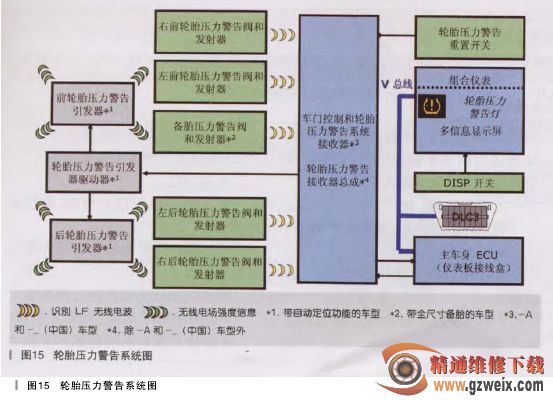

    轮胎压力警告系统图,如图15所示。

    3主要零部件

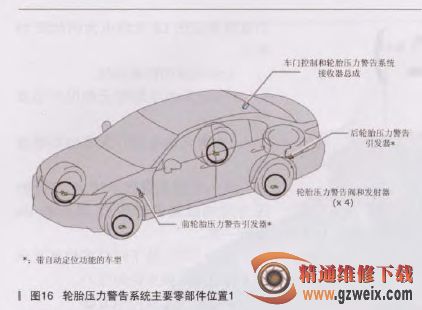

    轮胎压力警告系统主要零部件位置,如图16、图17所示。

    轮胎压力警告系统主要零部件功能,如表7所示。

    4自动定位功能

      系统通过}G线电波的距离衰减原引发器发送的LF无线电为例如图18所示。

    无线电波的距离衰减:

    。接近无线电源时无线电场强度强

    。远离无线电源时无线电场强度弱

    多信息显示屏显示信息,将轮胎压力告知或警告驾驶员,显示每10s更新一次。



    DISP开关:按下时将多信息显示屏上的信息切换至轮胎压力。



    5轮胎压力监控引发器

    内置于左轮罩,增强附近发射设备的电波。

    识别位置的时间:

    。IG-ON

    。车辆启动(发动机开关置于ON(1G)位置时无法识别轮胎位置)

    。执行初始化时

    警告:由于前轮胎压力监控引发器和后轮胎压力监控引发器发出弱电波,如果使用起搏器,则务必阅读起搏器说明书。



    6轮胎压力

    (1)检测时间和方法(带自动定位功能的车型)



    发动机开关置于ON(IG)位置时显示轮胎压力。



    在特定条件下,可能不显示轮胎压力:通过而驶使无线电波状态好转,可能显示轮胎压力。



    IG-ON状态下轮换车轮时,显示无法切换轮胎压力位置:执行IG-ON→OFF→IG-ON潮始化系统。



    发动机开关置于ON (1G)位置时,车门控制和轮胎压力警告系统接收器通过轮胎压力监控引发器将轮胎压力请求信号发送至轮胎压力警告阀和发射器。轮胎压力警告阀和发射器将轮胎压力信号传输至车门控制和轮胎压力警告系统接收器。



  (2)轮胎压力低的检测

  轮胎压力低于警报压力时,系统点亮轮胎压力警告灯以警告驾驶员,如图19所示。



    警报开始:初始化压力-25%;警报解除:充气至解除压力。

    警报压力和解除压力随驾驶条件(轮胎温度)变化,如图20所示。

    根据驾驶条件,警报压力和解除压力可能超过初始化压力,即使轮胎调节至初始化压力,警告可能仍不会解除。
