2 纯电动汽车CAN网络设计
2.1 节点设计

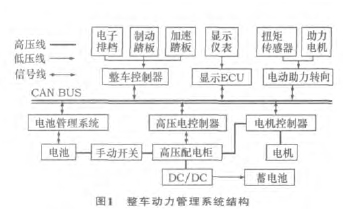

本纯电动汽车的整车动力系统由锂电池与电机组成。 另外， 为确保动力系统正常工作， 相应的管理系统是必不可少的， 如电池管理系统 （BMS）、电机控制器、 整车控制器等， 整个CAN网络的结构见图1。 本车CAN网络节点有6个， 分别为整车控制器 （VCU）、 显示ECU （DISPLAY）、 电池管理系统（BMS）、 电机控制器 （MOTORMANAGE）、 高压电控制器 （HIGHVOLTAGE） 及电动助力转向系统（EPS）。
2.2 CAN网络设计
在 汽 车CAN网络开发领域， 有人提出过V形设计流程， 如图2所示。 与传统单一方向的流程相比， 该流程的特点是每个过程可以指向下一过程， 也可返回上一过程， 甚至指向其它过程。 这种指向与返回是以CAN网络数据库为核心内容的， 所有过程都是为了最优化该数据库。
2.2.1 网络定义
在网络定义阶段， 我们首先需要对整车需求进行分析， 整合需要进行CAN通信的资源分配。 一般方法是首先确定CAN网络结构， 然后对每个节点的地址、 收发信号、 报文等进行定义。
由于节点数量较少， 无网关， 因此网络结构简单， 所有节点直接挂在总线上。 物理传输使用屏蔽双绞线， 终端电阻120 Ω， 分别在整车控制器及电机控制器内。 使用29位标识符的扩展帧格式， 速率250 kb/s。

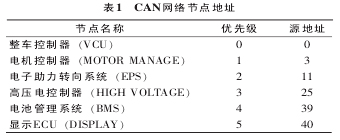

按照各节点优先级， 节点地址分配见表1。

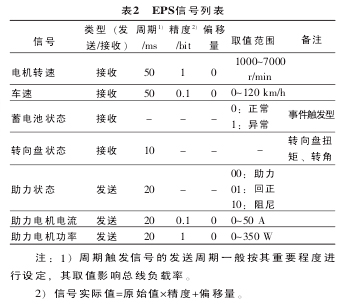

节点地址分配完成后， 需要对网络上各个节点发送的信号及报文参数进行定义。 表2举例列出了电动助力转向系统 （EPS） 的信号相关参数。
以上工作完成后， 再结合整车控制策略编写应用层协议。 此时的设计工作需要落实到每个报文的数据域字节定义。
