从汽车车身结构谈汽车后碰撞
来源:本站整理  作者:佚名  2013-01-20 07:31:18


2.汽车车身后部的防碰撞结构

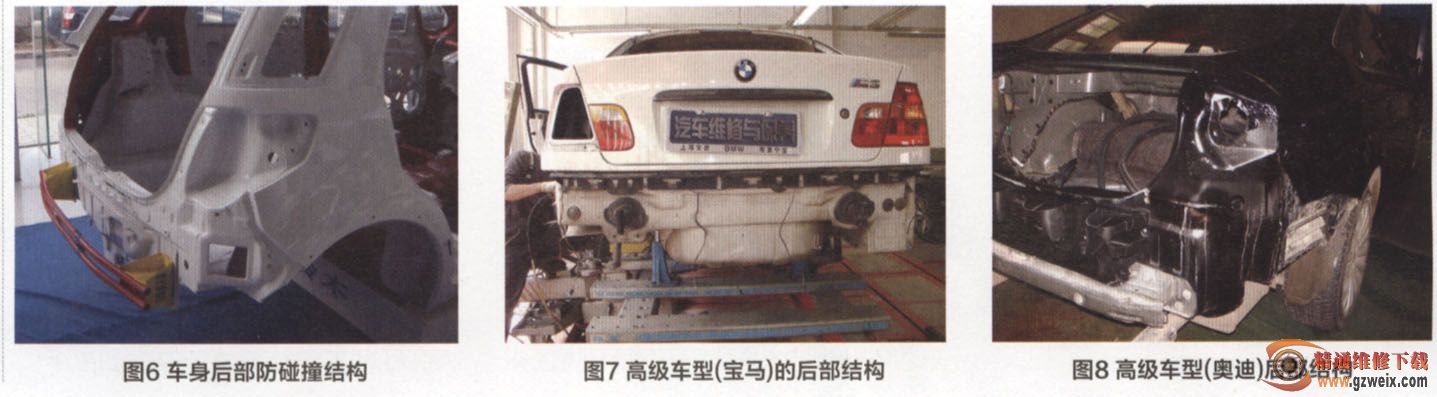

汽车车身后部为了防碰撞而设置了防碰撞结构,如图6所示,图中红色部分为防碰撞横梁,黄色部分为防碰撞横梁与后纵梁的连接件。图6介绍的是紧凑型车型的防碰撞结构,各种车型防碰撞横梁的形状、大小和制作材料可能略有不同,但总体结构与防碰撞结构基本相同。



如图7所示,其为高级车型(宝马)的后防横梁结构,车身后纵梁的连接件是圆管形的,其强度也略有提高。如图8所示,其为另一高级车型(奥迪)的后部结构,看上去更结实一些,其由一个后横梁和一个与纵梁的连接件组成。

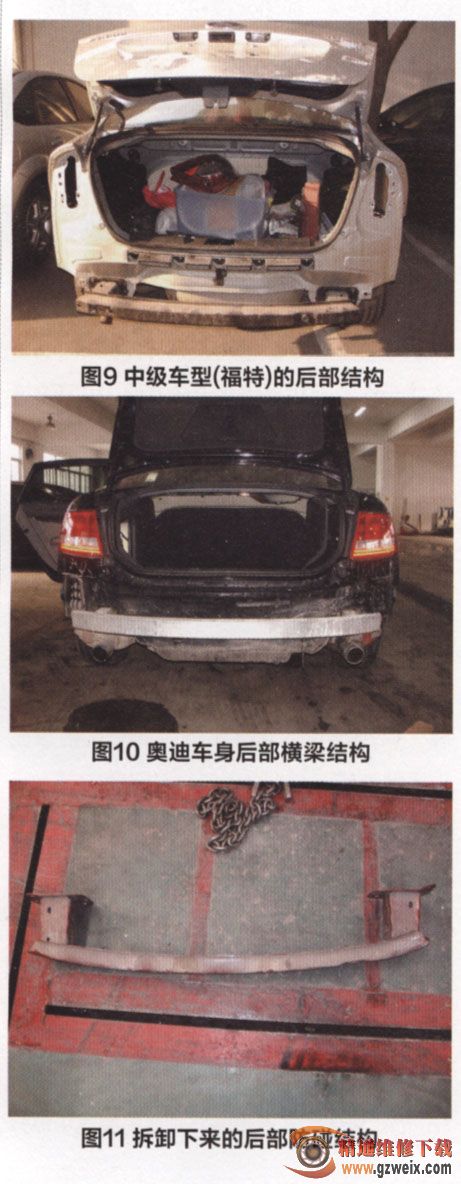

如图9所示,其为中级车型(福特)的车身后部结构,它由一个方形结构的后横梁与纵梁的连接件组成。这样的结构也常被其他车型采用。如图10所示,其为奥迪车型尾部防碰撞横梁结构。



如图11所示,其为拆卸下来的后防碰撞结构。虽然汽车的车型不同,但后部的防碰撞结构都是相近的,都是在保险杠内设置防碰撞横梁,并设置一个连接件与车身后纵梁连接,构成上面所介绍的碰撞冲击力的传递路径。
